Назначение разъёма 2РТ40ПК16ЭШ2

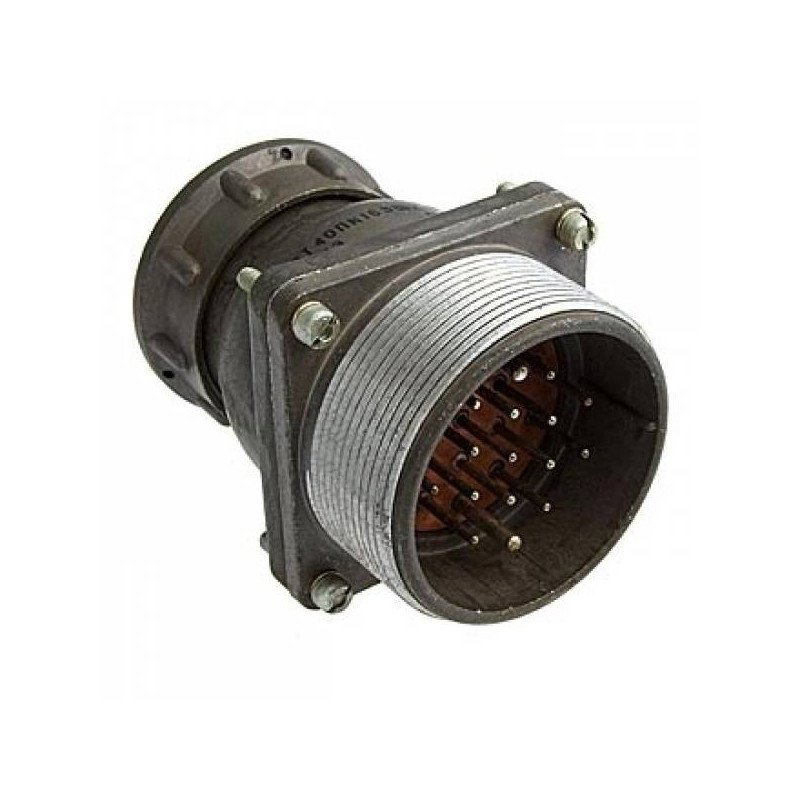

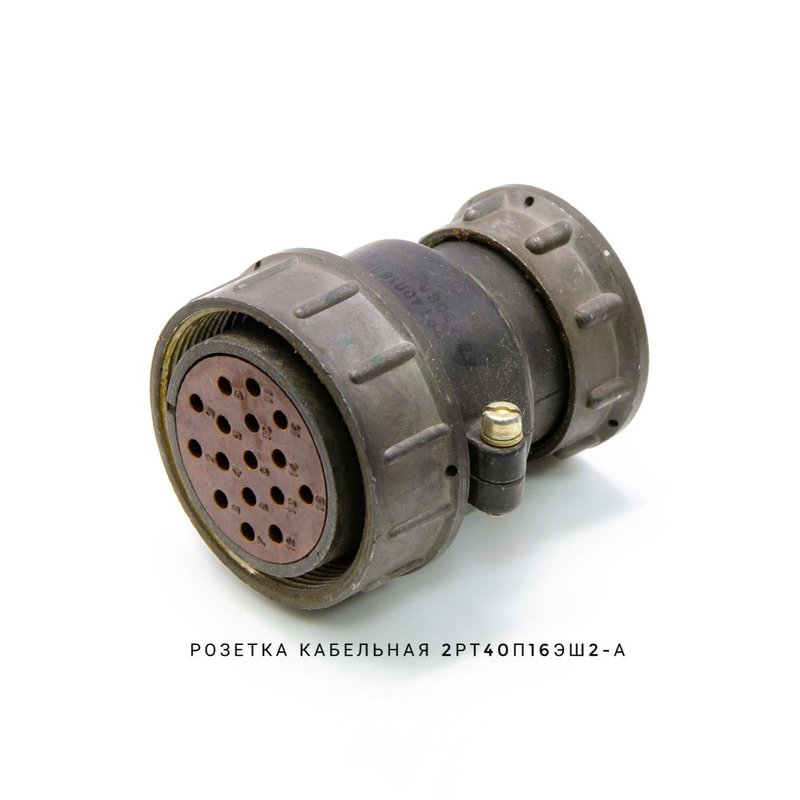

2РТ40ПК16ЭШ2 — низкочастотный цилиндрический электрический разъём промышленного типа из серии 2РТ. Он предназначен для надёжного соединения экранированных кабелей в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция состоит из двух частей — вилки и розетки — с резьбовым соединением и одношпоночной поляризацией корпусов, что исключает неправильное сочленение и обеспечивает стабильный электрический контакт. Разъём подходит как для внутреннего, так и для наружного применения в климатическом исполнении УХЛ.

Подтверждённые особенности и технические характеристики

Разъём имеет размер корпуса 40 и сочетание контактов 2, включающее 16 контактов: 14 штук диаметром 1,5 мм и 2 штуки диаметром 2,5 мм. Сопротивление контакта составляет не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции — не менее 5000 МОм. Максимальная токовая нагрузка: 20 А на контакт диаметром 1,5 мм, 35 А на контакт диаметром 2,5 мм, общая — до 190 А. Покрытие контактов — серебро или никель, материал изолятора варьируется и иногда обозначается как «А».

Механические свойства подтверждают высокую стойкость к нагрузкам. Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g), одиночные удары до 5000 метров на секунду в квадрате (500 g) и многократные удары до 350 метров на секунду в квадрате (35 g), а также пониженное давление до 1,3 умноженное на 10 в минус четвёртой степени Па. Рабочая температура — до плюс 60 градусов Цельсия. Ресурс составляет 500 сочленений и расчленений, наработка — не менее 1000 часов.

Расшифровка конструктивного исполнения

• ПК — приборная часть с прямым патрубком.
• П — приборная часть без патрубка или кабельная часть с прямым патрубком.
• Э — концевые гайки для экранированного кабеля.
• Ш — розетка; Г или Ш — вилка в зависимости от варианта исполнения.

Таким образом, маркировка 2РТ40ПК16ЭШ2 указывает на низкочастотный цилиндрический разъём серии 2РТ с размером корпуса 40, приборной частью с прямым патрубком, контактным сочетанием 2, концевыми гайками для экранированного кабеля и исполнением розетки.

Применение

Разъём 2РТ40ПК16ЭШ2 используется в энергетике, автомобилестроении, телекоммуникациях и других отраслях промышленности для передачи сигналов и электрической энергии в сложных условиях эксплуатации. Благодаря экранированному исполнению, резьбовому соединению, одношпоночной поляризации и стойкости к вибрации, ударам и пониженному давлению он подходит для ответственных цепей постоянного и переменного тока, где требуется надёжная и долговечная коммутация. Климатическое исполнение УХЛ допускает применение разъёма как внутри помещений, так и на открытом воздухе в соответствующих условиях.
