Назначение соединителя

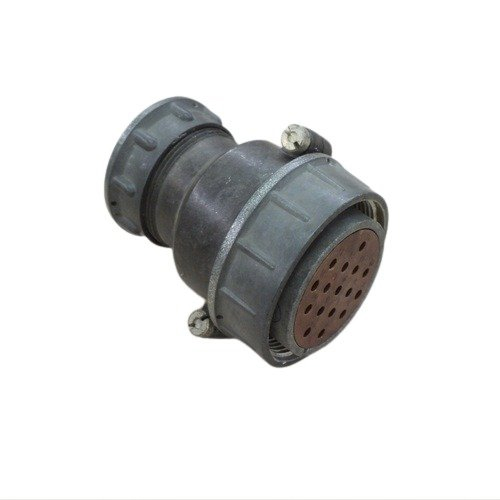

Розетка 2РТ40ПК16ЭГ2-А представляет собой многоконтактный электрический соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для подключения как экранированных, так и неэкранированных кабелей в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Основное назначение розетки — обеспечение надёжного электрического соединения проводов и кабелей, что критически важно для стабильной работы электрических систем. Соединитель относится к типу 2РТ с размером корпуса 40.

Подтверждённые технические особенности

Конструкция розетки включает 16 контактов, из которых 14 контактов имеют диаметр 1,5 мм и 2 контакта — диаметр 2,5 мм. Конструктивное исполнение ПК означает наличие прямого патрубка.

• Тип соединителя: 2РТ
• Размер корпуса: 40
• Количество контактов: 16, в том числе 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм
• Конструктивное исполнение: ПК, с прямым патрубком
• Материал контактов: серебро, возможно никелевое покрытие
• Максимальная токовая нагрузка для контактов диаметром 1,5 мм: до 20 А
• Максимальная токовая нагрузка для контактов диаметром 2,5 мм: до 35 А
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм
• Рабочая температура: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия

Условия эксплуатации

Розетка предназначена для работы в климатическом исполнении УХЛ, что подразумевает защиту от пыли и влаги. Она может использоваться как внутри помещений, так и на открытом воздухе. Устройство способно выдерживать механические нагрузки и вибрации, что делает его надёжным выбором для различных промышленных применений.

Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия позволяет применять соединитель в условиях выраженных сезонных и суточных перепадов температуры.

Области применения

Розетка 2РТ40ПК16ЭГ2-А широко используется в различных отраслях благодаря своей универсальности и надёжности. К основным направлениям применения относятся:

1. Автомобильная промышленность.
2. Энергетика.
3. Телекоммуникации.

В перечисленных отраслях соединитель обеспечивает надёжное соединение проводов и кабелей, необходимое для стабильной работы электрических систем. Возможность подключения как экранированных, так и неэкранированных кабелей расширяет сферу применения изделия в радиоэлектронной и радиотехнической аппаратуре.

Ключевые преимущества конструкции

Применение серебряного покрытия контактов обеспечивает низкое переходное сопротивление: не более 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Разное сечение контактов позволяет распределять нагрузку: по контактам диаметром 1,5 мм допустим ток до 20 А, по контактам диаметром 2,5 мм — до 35 А.

Исполнение с прямым патрубком ПК упрощает монтаж кабеля и обеспечивает механическую фиксацию подключения. Сочетание климатического исполнения УХЛ, стойкости к вибрациям и широкого температурного диапазона делает розетку пригодной для промышленных условий эксплуатации.
