Назначение разъёма 2РТ40ПК16ЭГ2-А

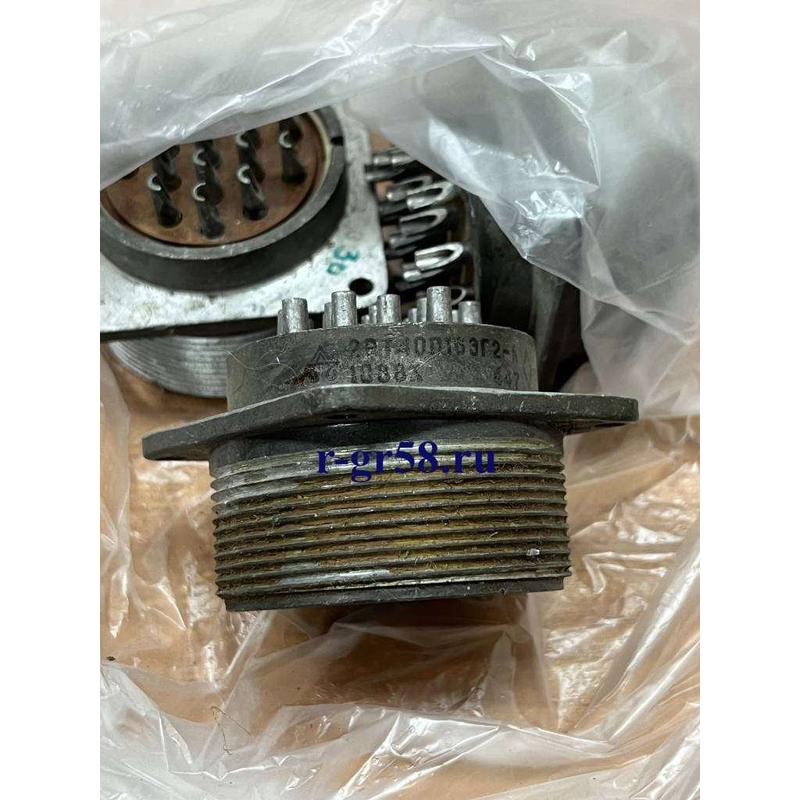

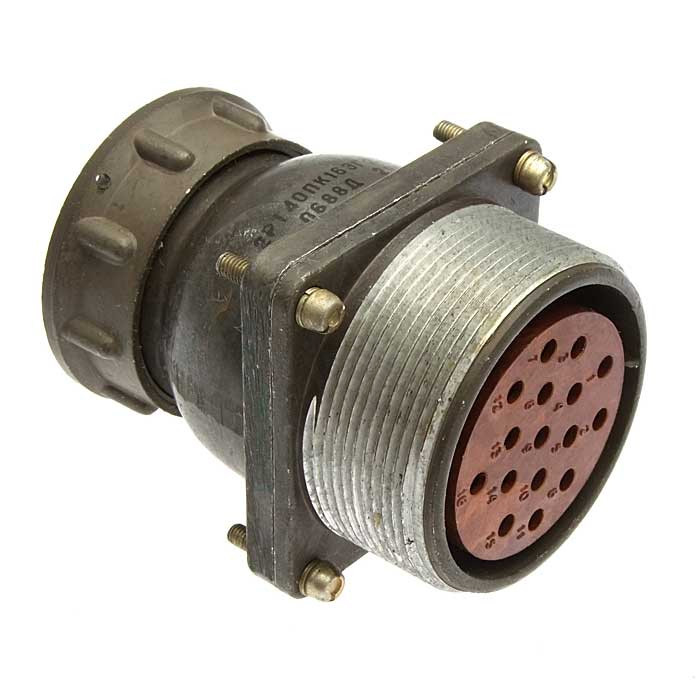

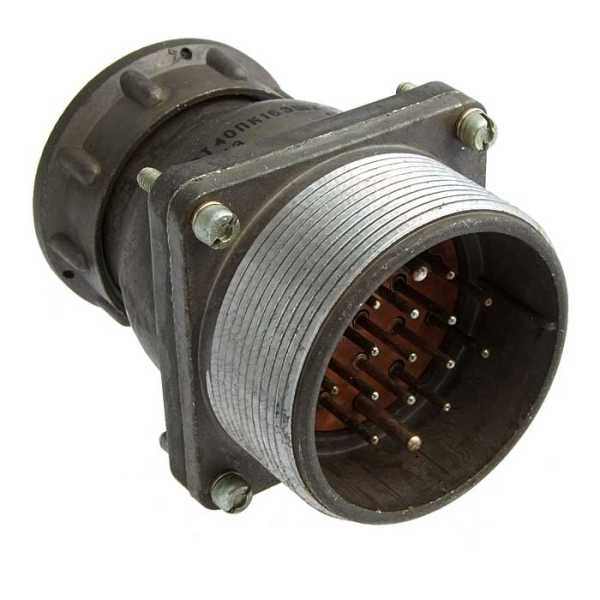

2РТ40ПК16ЭГ2-А — это цилиндрический приборный разъём серии 2РТ, относящейся к низкочастотным разъёмам общего назначения. Изделие выполнено в виде розетки с прямым патрубком и резьбовым соединением. Разъём предназначен для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения, обеспечивающего подключение кабелей и приборных блоков.

Такое исполнение востребовано там, где требуется надёжное электрическое соединение при сохранении удобства монтажа и обслуживания: в блоках питания, измерительных приборах, промышленной автоматике и другой аппаратуре, рассчитанной на длительную эксплуатацию. Резьбовое соединение фиксирует ответные части и препятствует самопроизвольному расчленению под действием вибрации.

Конструктивные особенности и расшифровка обозначения

Обозначение модели содержит сведения о конструкции и области применения. Исполнение «ПК» означает приборную розетку с прямым патрубком, а буква «Э» указывает на наличие концевой гайки для экранированного кабеля. Такая гайка обеспечивает электромагнитную защиту цепи: экран кабеля надёжно соединяется с корпусом разъёма, что снижает влияние помех и наводок на передаваемый сигнал.

Ключевые подтверждённые особенности изделия:

• Тип: цилиндрический приборный разъём, розетка с прямым патрубком.
• Соединение: резьбовое, с фиксацией ответной части.
• Кабельное исполнение: под экранированный кабель, с концевой гайкой.
• Серия: 2РТ — низкочастотные разъёмы общего назначения.
• Область применения: радиоэлектронная и радиотехническая аппаратура.

Электрические характеристики

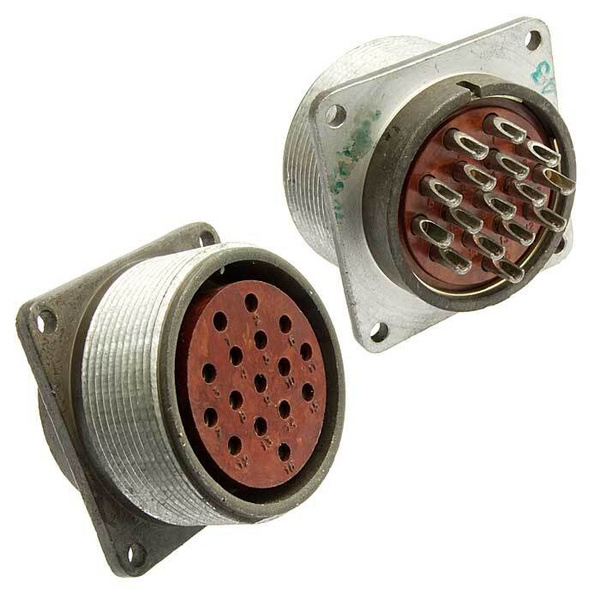

Разъём содержит 16 контактов, из которых 14 контактов имеют диаметр 1,5 миллиметра, а 2 контакта — диаметр 2,5 миллиметра. Такое распределение позволяет коммутировать как сигнальные, так и силовые цепи в рамках одного соединителя.

Допустимый рабочий ток на контакт составляет до 10 ампер для контактов диаметром 1,5 миллиметра и до 25 ампер для контактов диаметром 2,5 миллиметра. Максимальное рабочее напряжение постоянного тока не превышает 700 вольт, при этом амплитудное значение напряжения цепи может достигать примерно 850 вольт. Сопротивление отдельного контакта не превышает единиц миллиом, а сопротивление изоляции в нормальных условиях составляет не менее тысяч мегаом, что подтверждает корректную работу цепей изоляции и низкие потери в местах контактирования.

Ресурс и условия эксплуатации

Соединитель допускает не менее 500 циклов сочленения и расчленения и имеет минимальную наработку порядка 1000 часов. Этого достаточно для длительной эксплуатации в промышленной аппаратуре, включая оборудование, которое периодически обслуживается и перекоммутируется. Климатическое исполнение — УХЛ, то есть изделие рассчитано на умеренный и холодный климат и соответствующие атмосферные условия.

Разъём устойчив к вибрации с частотой от 1 до 5000 герц и сравнительно высоким ускорениям, а также к механическим ударам. Указанные свойства делают его пригодным для применения в составе аппаратуры, работающей в условиях тряски, толчков и других механических нагрузок.

Применение

Изделие применяется как соединитель общего назначения в радиоэлектронной и радиотехнической аппаратуре, для подключения кабелей и приборных блоков. Наличие контактов двух типоразмеров позволяет использовать один разъём для цепей с разными токами, а экранированное исполнение с концевой гайкой делает его подходящим для цепей, чувствительных к электромагнитным помехам. Перед монтажом следует учитывать диаметры контактов, допустимые ток и напряжение, а также климатическое исполнение УХЛ и требования к устойчивости аппаратуры к вибрации и ударам.
