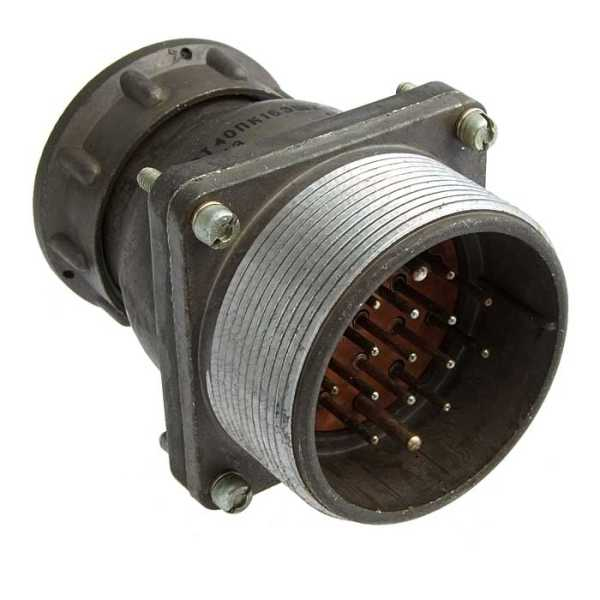

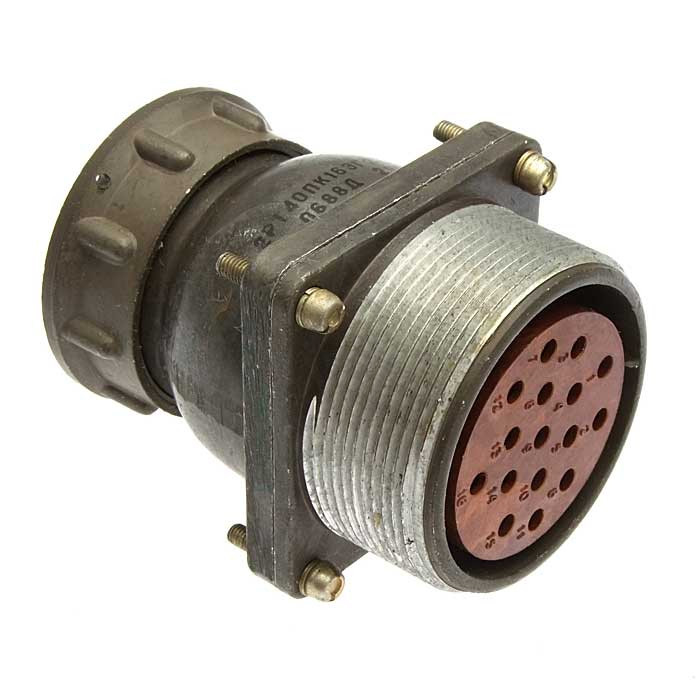

Назначение разъёма 2РТ40ПК16ЭГ2

Разъём 2РТ40ПК16ЭГ2 представляет собой розетку многоконтактного электрического соединителя общего назначения. Изделие предназначено для надёжного соединения проводов и кабелей в радиоэлектронной и радиотехнической аппаратуре. Приборная часть соединителя обеспечивает коммутацию цепей питания и сигнальных линий в составе блоков, шкафов и стоек, где требуется устойчивое к внешним воздействиям разъёмное соединение.

Артикул изделия — 4755. Категория — 2РТ40. Производитель в предоставленных данных не указан.

Конструктивные особенности

Модель относится к негерметичным разъёмам серии 2РТ с условным размером корпуса 40. Общее число контактов — 16, из которых, как правило, 14 штук имеют диаметр 1,5 мм и 2 штуки — диаметр 2,5 мм. Такое сочетание позволяет коммутировать как силовые, так и вспомогательные цепи в одном корпусе.

Расшифровка обозначения складывается из следующих элементов:

• 2РТ — серия многоконтактного электрического соединителя общего назначения;
• 40 — условный размер корпуса;
• ПК — конструктивное исполнение приборной части: с прямым патрубком;
• Э — вид концевой гайки: для экранированного кабеля;
• Г2 — сочетание контактов 2.

Исполнение с концевой гайкой для экранированного кабеля предусматривает возможность заделки экранирующей оплётки, что важно при работе в условиях электромагнитных помех.

Технические параметры

Максимальная токовая нагрузка на контакт достигает 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм. Суммарная нагрузка по всем цепям — до 190 А. Эти значения определяют область применения соединителя как силового элемента коммутации.

Разъём рассчитан на эксплуатацию в жёстких механических условиях. Он выдерживает синусоидальную вибрацию с частотой до 5000 Гц при ускорении 300 метров на секунду в квадрате, а также механические удары с ускорением до 5000 метров на секунду в квадрате. Рабочая температура достигает плюс 60 градусов Цельсия. Сохраняется работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.

Применение и эксплуатационные свойства

Соединитель применяется в промышленности, энергетике, автомобилестроении и телекоммуникациях. Востребованность в этих отраслях обусловлена устойчивостью к вибрациям и механическим нагрузкам, что позволяет использовать его на подвижных объектах и в составе оборудования, испытывающего постоянные воздействия при работе.

Климатическое исполнение — УХЛ. Монтаж выполняется пайкой. Покрытие контактов — серебро или никель. Назначенный ресурс составляет не менее 500 сочленений-расчленений и не менее 1000 часов наработки.

Ключевые преимущества

• 16 контактов двух типов в одном корпусе, что снижает число отдельных соединений;
• высокая токовая нагрузка на контакт — до 20 А и до 35 А в зависимости от диаметра;
• стойкость к вибрации до 5000 Гц и к ударам до 5000 метров на секунду в квадрате;
• исполнение для экранированного кабеля с концевой гайкой;
• покрытие контактов серебром или никелем для стабильного переходного сопротивления;
• ресурс не менее 500 циклов сочленения и 1000 часов наработки.

Условия монтажа и обслуживания

1. Подготовить провода и кабели в соответствии с выбранным способом заделки.
2. Выполнить пайку контактов, соблюдая температурный режим, допустимый для выбранного покрытия.
3. Закрепить экранирующую оплётку при использовании экранированного кабеля.
4. Соединить части разъёма и затянуть концевую гайку.
5. Проверить надёжность фиксации и целостность контактов перед подачей нагрузки.

Область применения в аппаратуре

Разъём 2РТ40ПК16ЭГ2 подходит для коммутации цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется сочетание большого числа контактов и высокой токовой нагрузки. Исполнение УХЛ и устойчивость к пониженному давлению делают его пригодным для оборудования, работающего в сложных климатических и высотных условиях. Применение серебряного или никелевого покрытия контактов обеспечивает стабильность электрического соединения при многократных циклах сочленения и расчленения.
