Назначение соединителя 2РТ40ПК16 Ш2-А

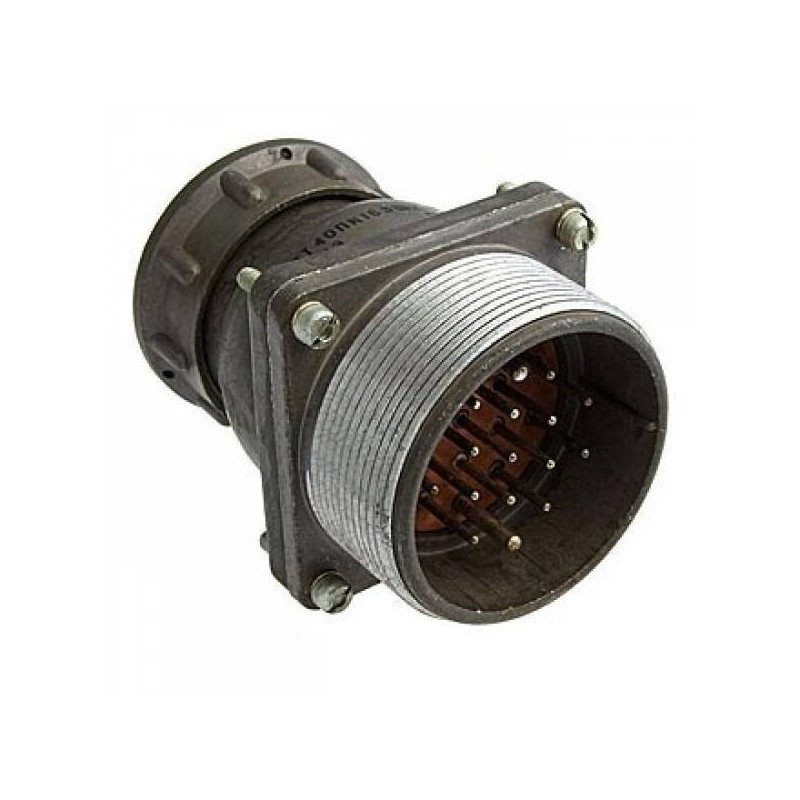

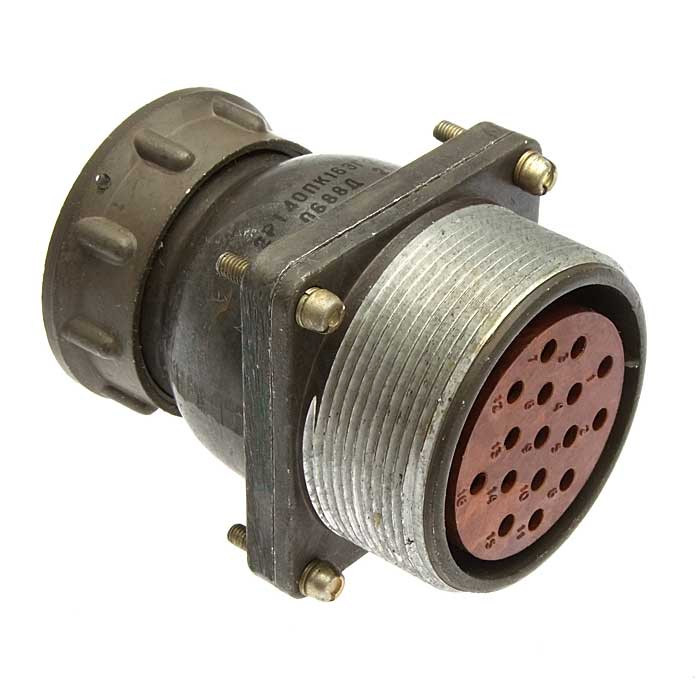

2РТ40ПК16 Ш2-А — цилиндрический низкочастотный соединитель серии 2РТ(А) с резьбовой фиксацией. Он предназначен для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для работы с постоянным и переменным током частотой до 3 МГц и подходит как для внутреннего, так и для наружного применения в условиях УХЛ или всеклиматического исполнения.

Подтверждённые особенности и характеристики

Соединитель имеет условный размер корпуса 40 и общее количество контактов 16. Контакты разделены по диаметру и рабочему току, что позволяет использовать один соединитель для цепей с разной нагрузкой.

• 14 контактов диаметром 1,5 мм с рабочим током 10 А.
• 2 контакта диаметром 2,5 мм с рабочим током 25 А.
• Максимальное рабочее напряжение — до 700 В постоянного тока.
• Покрытие контактов — серебро.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс — 500 циклов соединения-расчленения.

Такое сочетание параметров делает соединитель пригодным для аппаратуры, где требуется передача как сигнальных, так и силовых цепей в пределах одного компактного разъёма.

Условия эксплуатации

Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия. Соединитель устойчив к вибрациям с частотой до 5000 Гц при ускорении 300 метров на секунду в квадрате, к ударам с ускорением от 1500 до 10000 метров на секунду в квадрате и к линейному ускорению 2000 метров на секунду в квадрате. Минимальная наработка — 1000 часов. Срок хранения достигает 15–20 лет.

Конструктивное исполнение и монтаж

Модель 2РТ40ПК16 Ш2-А часто выпускается как приборная вилка с прямым патрубком и гайкой для экранированного кабеля либо как аналогичная розетка кабельная. Метод монтажа — пайка. Изделие применяется в металлическом корпусе с полимерным основанием и рассчитано на объёмный монтаж. Соединитель соответствует техническим условиям бР0.364.032ТУ.

Применение

1. Соединение электрических цепей в радиоэлектронной аппаратуре.
2. Работа в радиотехнических устройствах с постоянным и переменным током частотой до 3 МГц.
3. Эксплуатация внутри помещений и на открытом воздухе в условиях УХЛ и всеклиматического исполнения.
4. Объёмный монтаж в металлическом корпусе с полимерным основанием.
5. Подключение экранированного кабеля через прямой патрубок с гайкой.

Перед применением следует учитывать, что изготовитель в предоставленных данных не указан, а комплектация, гарантия и страна производства отдельно не оговорены. Все приведённые значения соответствуют описанию серии и техническим условиям бР0.364.032ТУ.
