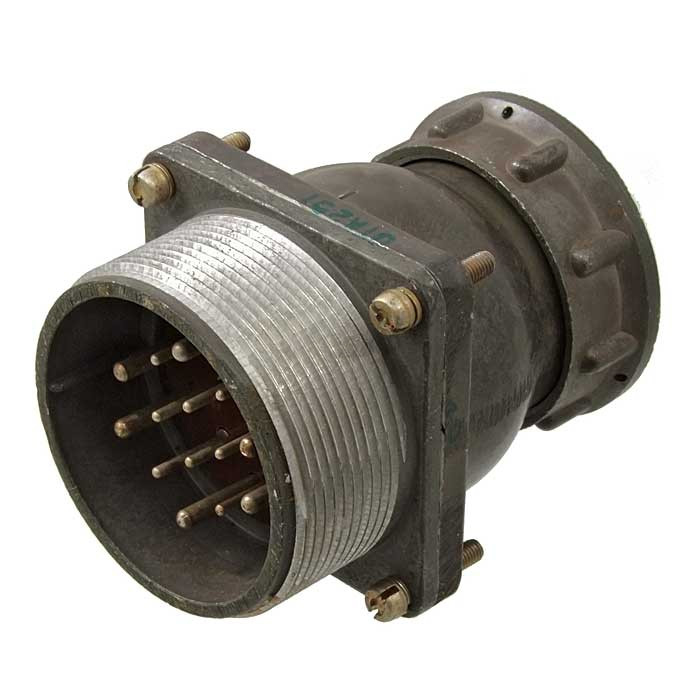

2РТ40ПК14НШ2-А

Цена:

1400 ₽

Технические характеристики

2РТ40ПК14НШ2-А представляет собой вилку приборную с прямым патрубком — это низкочастотный цилиндрический электрический соединитель общего назначения. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре.

Соединитель имеет 14 контактов: 8 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм. Максимальная токовая нагрузка на контакт — 20 А для Ø1,5 мм и 35 А для Ø2,5 мм, общая — до 230 А; сопротивление контакта не превышает 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм).

Рабочая температура — от -60 до +100°C (с возможностью кратковременного нагрева до +180°C), амплитудное напряжение цепи — 850 В, сопротивление изоляции — не менее 5000 МОм.

Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 1500 м/с² и пониженное давление до 1,3·10⁻⁴ Па.

Климатика — УХЛ (умеренный и холодный климат), негерметичный тип для неэкранированного кабеля, контакты из серебра или никеля. Срок сохраняемости — до 20 лет, подходит для внутреннего и наружного применения при защите от пыли и влаги.

Описание

Назначение соединителя 2РТ40ПК14НШ2-А

2РТ40ПК14НШ2-А — вилка приборная с прямым патрубком, относящаяся к классу низкочастотных цилиндрических электрических соединителей общего назначения. Такие изделия служат для быстрого и надёжного подсоединения кабеля к блокам, приборам и стойкам радиоэлектронной и радиотехнической аппаратуры. Вилка устанавливается на оконечности неэкранированного кабеля и обеспечивает механическое соединение ответных частей, а также электрический контакт между цепями.

Основное назначение — коммутация электрических цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря этому 2РТ40ПК14НШ2-А применим как в силовых цепях питания аппаратуры, так и в цепях передачи сигналов низкой частоты, где не требуется экранирование и герметизация. Изделие рассчитано на эксплуатацию в составе стационарной и возимой аппаратуры, для которой важны устойчивость к вибрациям, ударам и перепадам температуры.

Конструкция и электрические параметры

Соединитель имеет 14 контактов разного сечения: 8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Контакты изготовлены из серебра или никеля, что обеспечивает стабильное переходное сопротивление и стойкость к окислению в пределах рабочего диапазона температур. Прямой патрубок вилки упрощает монтаж кабеля и фиксацию его в корпусе прибора.

Допустимые токовые нагрузки

Максимальная токовая нагрузка на контакт диаметром 1,5 мм — 20 ампер.
Максимальная токовая нагрузка на контакт диаметром 2,5 мм — 35 ампер.
Суммарная токовая нагрузка по всем контактам — до 230 ампер.
Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм.
Сопротивление контакта диаметром 2,5 мм — не более 1 мОм.

Изоляционные и частотные характеристики

Амплитудное напряжение цепи — 850 вольт.
Сопротивление изоляции — не менее 5000 мегаом.
Рабочий диапазон частот — до 3 мегагерц.
Количество сочленений-расчленений — 500 циклов.
Минимальная наработка — 1000 часов.

Условия эксплуатации и климатическое исполнение

Соединитель 2РТ40ПК14НШ2-А сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременный нагрев до плюс 180 градусов Цельсия. Климатическое исполнение — УХЛ, то есть изделие предназначено для умеренного и холодного климата. Тип исполнения негерметичный, рассчитан на работу с неэкранированным кабелем.

По механическим воздействиям вилка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате (30 g), механические удары с ускорением до 1500 метров на секунду в квадрате и пониженное атмосферное давление до 1,3 умножить на 10 в минус четвёртой степени паскаля. Перечисленные параметры определяют применимость изделия в аппаратуре, работающей в жёстких условиях, включая высокогорье и интенсивные динамические нагрузки.

Применение и указания по использованию

Изделие применяется для подключения кабельных линий к приборам, пультам, блокам питания и другим устройствам радиоэлектронной и радиотехнической аппаратуры. Вилка подходит как для внутреннего, так и для наружного применения при условии защиты от пыли и влаги, поскольку негерметичный корпус не рассчитан на прямое воздействие воды.

Монтаж выполняется только на неэкранированный кабель соответствующего диаметра, вводимый через прямой патрубок.
При подключении необходимо соблюдать соответствие сечения кабеля токовой нагрузке на контакты диаметром 1,5 мм и 2,5 мм.
Перед эксплуатацией рекомендуется проверять сопротивление изоляции и состояние контактных пар, особенно после длительного хранения.
Для наружной установки требуется дополнительная защита от пыли и влаги.

Срок сохраняемости соединителя составляет до 20 лет. Заявленные ресурсные показатели — 500 циклов сочленения-расчленения и минимальная наработка 1000 часов — определяют область применения изделия как элемент коммутации, рассчитанный на умеренное число переподключений в течение срока службы.
