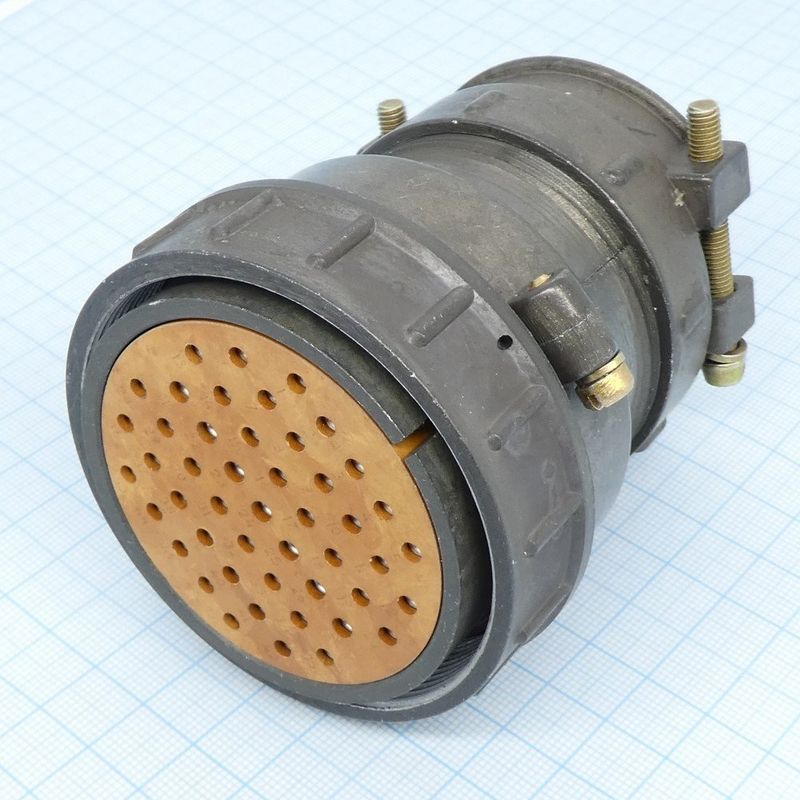

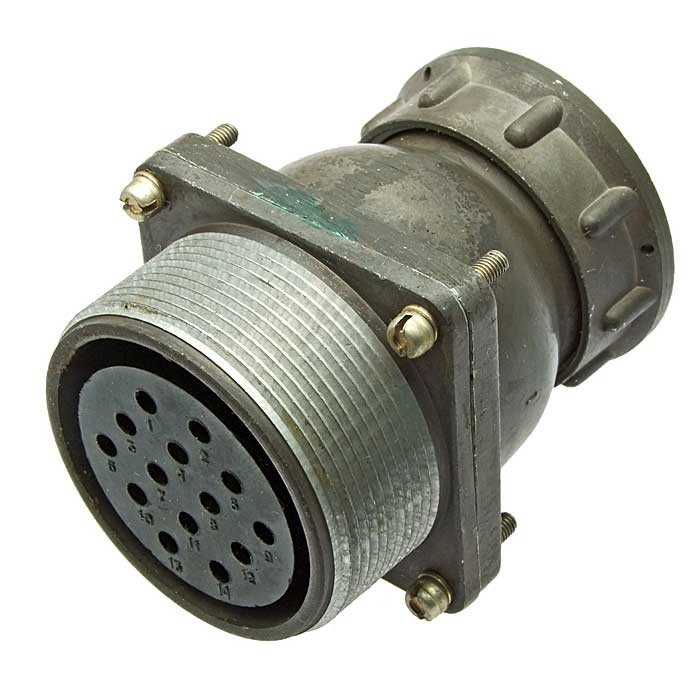

Назначение розетки 2РТ40ПК14НГ2

Розетка 2РТ40ПК14НГ2 представляет собой приборный электрический соединитель серии 2РТ, предназначенный для создания надёжного разъёмного электрического соединения в составе кабельных сборок и электрических устройств. Основное назначение изделия — коммутация цепей питания и сигнальных цепей между кабелем и ответной частью разъёма.

Конструктивное исполнение с индексом ПК означает наличие прямого патрубка для ввода кабеля. Вид гайки патрубка — Н, что соответствует исполнению для неэкранированного кабеля. Такое сочетание делает розетку удобной для монтажа в условиях, где не требуется экранирование присоединяемой линии.

Артикул изделия — 4745, категория — 2РТ40. Розетка относится к типоразмеру 40 и имеет 14 контактов.

Подтверждённые технические характеристики

Ниже приведены характеристики розетки 2РТ40ПК14НГ2 в соответствии с данными о товаре.

• Тип разъёма: 2РТ.
• Количество контактов: 14.
• Типоразмер: 40.
• Конструктивное исполнение: ПК — с прямым патрубком.
• Вид гайки патрубка: Н — для неэкранированного кабеля.
• Диаметр контактов: 8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Максимальная токовая нагрузка: до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм; общая максимальная токовая нагрузка составляет до 230 А.
• Материал контактов: серебро или никель.
• Рабочие температуры: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.

Указанные параметры определяют область допустимого применения изделия и позволяют оценить его пригодность для конкретной электрической схемы до начала монтажа.

Особенности конструкции

Разделение контактов по двум диаметрам — 1,5 мм и 2,5 мм — обеспечивает гибкость при построении схемы: часть цепей может быть рассчитана на меньшую токовую нагрузку, а часть — на повышенную. Совокупная максимальная токовая нагрузка до 230 А отражает суммарный потенциал всех контактов разъёма.

Материал контактов — серебро или никель — влияет на переходное сопротивление и стабильность соединения. Низкое сопротивление контакта, нормируемое значениями не более 2,5 мОм и не более 1 мОм, снижает потери и нагрев в месте контакта.

Применение и условия эксплуатации

Розетка 2РТ40ПК14НГ2 применяется в электрических устройствах и системах, где требуется надёжное разъёмное соединение. Изделие подходит для использования в условиях умеренного климата и может применяться в различных отраслях, включая промышленность и энергетический сектор.

Рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия допускает эксплуатацию как при низких, так и при умеренно высоких температурах окружающей среды в пределах указанного интервала.

Исполнение для неэкранированного кабеля и прямой патрубок упрощают ввод кабеля и монтаж соединения без применения экранирующих элементов.

Совместимость и аналоги

К аналогам розетки 2РТ40ПК14НГ2 относятся другие модели, такие как розетка приборная ШР40ПК14НГ2 и розетка приборная 2РТТ40БПН14Г2 2ВЭ. Эти разъёмы могут иметь схожие характеристики и использоваться в аналогичных приложениях.

Перед заменой изделия на аналог следует сопоставить количество и диаметр контактов, токовые нагрузки, тип присоединительной части и исполнение патрубка, поскольку полное совпадение по всем параметрам для указанных моделей не гарантируется.

Указания по подбору и монтажу

1. Убедитесь, что число и диаметр контактов соответствуют требованиям схемы: 8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
2. Проверьте, что токовая нагрузка по каждой цепи не превышает допустимых значений, а суммарная нагрузка не выходит за общий предел.
3. Уточните, что применяемый кабель является неэкранированным, поскольку гайка патрубка исполнения Н предназначена именно для такого кабеля.
4. Оцените температурные условия эксплуатации: они должны находиться в диапазоне от минус 60 до плюс 60 градусов Цельсия.
5. При подборе ответной части и аналогов сверяйте типоразмер 40 и конструктивное исполнение, чтобы обеспечить механическую совместимость.

Производитель в предоставленных данных не указан, поэтому сведения о стране производства, сертификатах, гарантии и комплектации поставки не приводятся.
