2РТ40ПК14НГ2-А

Цена:

1750 ₽

Технические характеристики

2РТ40ПК14НГ2-А

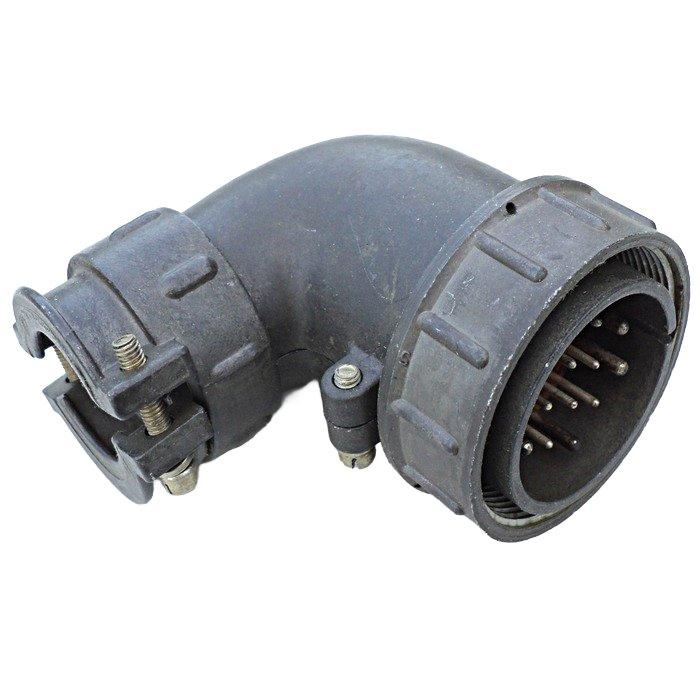

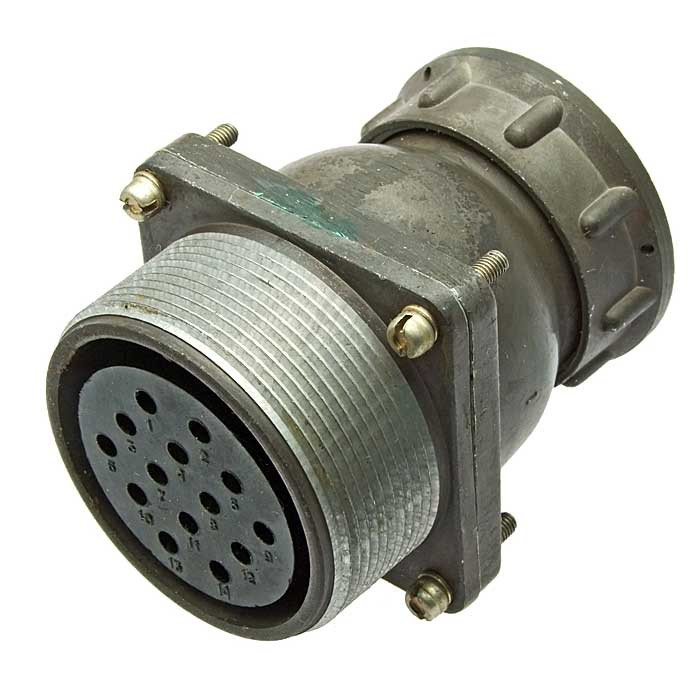

2РТ40ПК14НГ2-А представляет собой приборную розетку с прямым патрубком, предназначенную для радиоэлектронной и радиотехнической аппаратуры. Это негерметичный разъём общего назначения для внутреннего и наружного применения (при защите от пыли и влаги).

Обозначение

Условное обозначение расшифровывается так: 2РТ — тип соединителя, 40 — условный размер корпуса, ПК — прямой патрубок, 14 — количество контактов (8 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм), Н — для неэкранированного кабеля, Г — розетка, 2 — сочетание контактов, А — материал изолятора. +1
Сочленение резьбовое, монтаж — пайка.

Технические характеристики

Рабочий ток: 10 А на контакт Ø1,5 мм и 25 А на Ø2,5 мм (максимальная общая нагрузка до 230 А в аналогичных моделях). +1
Максимальное напряжение постоянного тока — до 700 В, сопротивление изоляции — не менее 1000 МОм.
Сопротивление контактов: 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм); покрытие — серебро.
Количество сочленений-расчленений — 500, наработка — минимум 1000 часов, срок хранения — 20 лет.

Условия эксплуатации

Температура воздуха: от -60°C до +100°C (с учётом перегрева контактов до +180°C).
Вибрация: синусоидальная 1–1000 Гц с ускорением до 100 м/с²; удар: одиночный до 10 000 м/с², многократный — 1500 м/с². +1
Климатическое исполнение — УХЛ, давление до 1,3×10⁻⁴ Па. Габариты: 80,8×48×48 мм.

Описание

Назначение прибора

Розетка приборная 2РТ40ПК14НГ2-А — это электрический соединитель цилиндрического типа, предназначенный для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется для подключения кабельных линий к блокам, шкафам и пультам, где требуется надёжная передача сигнала и питания через разъёмное сочленение. Розетка относится к негерметичным соединителям общего назначения и может использоваться как внутри помещений, так и снаружи — при условии дополнительной защиты от пыли и влаги. Конструкция рассчитана на эксплуатацию в составе ответственных систем, где важны стабильность переходного сопротивления и стойкость к механическим нагрузкам.

Расшифровка условного обозначения

Маркировка 2РТ40ПК14НГ2-А построена по стандартной схеме и несёт полную информацию о типе и исполнении изделия:

2РТ — тип соединителя;
40 — условный размер корпуса;
ПК — прямой патрубок для ввода кабеля;
14 — общее количество контактов;
Н — исполнение для неэкранированного кабеля;
Г — розетка (в отличие от вилки);
2 — сочетание контактов;
А — материал изолятора.

Таким образом, обозначение однозначно указывает на розеточную часть сочленения с прямым патрубком и комбинированным набором контактов, рассчитанным на неэкранированный кабель.

Технические характеристики

Контакты розетки имеют два типоразмера: восемь контактов диаметром 1,5 миллиметра и шесть контактов диаметром 2,5 миллиметра. Рабочий ток составляет 10 ампер на контакт диаметром 1,5 миллиметра и 25 ампер на контакт диаметром 2,5 миллиметра; максимальная общая нагрузка у аналогичных моделей достигает 230 ампер. Максимальное напряжение постоянного тока — до 700 вольт. Сопротивление изоляции — не менее 1000 мегаом. Переходное сопротивление контактов мало: 2,5 миллиома для контактов диаметром 1,5 миллиметра и 1 миллиом для контактов диаметром 2,5 миллиметра. Контактные поверхности покрыты серебром, что обеспечивает стабильность соединения при длительной эксплуатации.

Ресурс изделия подтверждается следующими показателями:

Количество сочленений-расчленений — 500 циклов.
Наработка — не менее 1000 часов.
Срок хранения — 20 лет.

Условия эксплуатации

Розетка сохраняет работоспособность в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия, с учётом возможного перегрева контактов до плюс 180 градусов Цельсия. Климатическое исполнение — УХЛ. Изделие устойчиво к синусоидальной вибрации в диапазоне от 1 до 1000 герц с ускорением до 100 метров на секунду в квадрате, а также к одиночным ударам с ускорением до 10 000 метров на секунду в квадрате и к многократным ударам с ускорением 1500 метров на секунду в квадрате. Работоспособность сохраняется при пониженном атмосферном давлении вплоть до 1,3 умноженное на 10 в минус четвёртой степени паскаля.

Монтаж и применение

Сочленение розетки с ответной частью резьбовое, что исключает самопроизвольное разъединение под действием вибрации и ударных нагрузок. Монтаж электрических проводников выполняется пайкой. Габаритные размеры изделия составляют 80,8 на 48 на 48 миллиметров, что позволяет размещать его на стандартных панелях и корпусах аппаратуры. Розетка востребована в радиотехнических комплексах, измерительной технике и другой аппаратуре, где необходима коммутация цепей с токами до 25 ампер на контакт и напряжениями до 700 вольт постоянного тока.
