Назначение соединителя 2РТ40ПК14ЭГ2-А

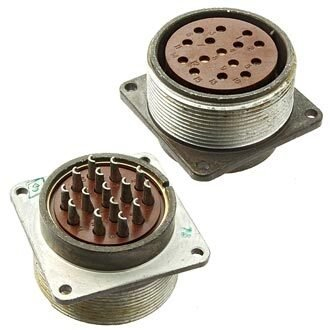

2РТ40ПК14ЭГ2-А (ШР40ПК14ЭГ2) — приборная розетка блочного типа из серии низкочастотных цилиндрических соединителей ШР и 2РТ. Изделие предназначено для надёжного подключения экранированных или неэкранированных кабелей в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединители этой серии применяются во внутренних и наружных условиях при климатическом исполнении УХЛ по ТУ НКЦС.434410.504ТУ. Защита от пыли и влаги обеспечивается потребителем при монтаже. Приборная часть выполнена с прямым патрубком, что позволяет организовать ввод кабеля непосредственно в корпус блока или прибора.

Расшифровка обозначения

• 2РТ или ШР — тип соединителя.
• 40 — условный размер корпуса.
• ПК — конструктивное исполнение приборной части с прямым патрубком.
• 14ЭГ2 — 14 контактов, покрытие серебром и никелем, исполнение Г2.

Такая структура обозначения позволяет однозначно определить тип корпуса, исполнение приборной части и контактную систему ещё до обращения к технической документации.

Совместимость

Розетка взаимосовместима с разъёмами ШР, 2РТ-А, 2РТТ и ШРГ. Это означает, что при подборе ответной части можно использовать как соединители той же серии, так и указанные типы, что упрощает ремонт и комплектацию уже существующего оборудования.

Технические характеристики

• Количество контактов — 14 штук: 8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
• Сопротивление контакта — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Ток на контакт — до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм.
• Общая токовая нагрузка — до 230 А.
• Рабочие сочленения — 500 циклов.
• Наработка — не менее 1000 часов.
• Вибрация синусоидальная — диапазон от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате (30g).
• Удар одиночный — 5000 метров на секунду в квадрате (500g).
• Удар многократный — 350 метров на секунду в квадрате (35g).
• Напряжение — 850 В (амплитудное значение).
• Сопротивление изоляции — не менее 5000 МОм.

Конструктивные особенности и условия эксплуатации

Конструкция соединителя негерметичная. Изделие подходит для эксплуатации при повышенных нагрузках и в сложных механических условиях, включая интенсивную вибрацию и ударные воздействия. Климатическое исполнение УХЛ по указанным техническим условиям допускает работу как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги со стороны потребителя.

Разделение контактов по двум типоразмерам — 8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм — позволяет одновременно коммутировать сигнальные и силовые цепи в одном соединителе. Контакты большего диаметра рассчитаны на ток до 35 А и имеют меньшее переходное сопротивление, что важно для силовых линий, тогда как контакты диаметром 1,5 мм применяются для цепей с током до 20 А.

Покрытие контактов серебром и никелем обеспечивает стабильное переходное сопротивление и стойкость к окислению при многократных сочленениях. Ресурс в 500 рабочих сочленений и наработка не менее 1000 часов определяют области применения, где требуется периодическое подключение и отключение кабелей без потери качества контакта.

Благодаря взаимозаменяемости с разъёмами ШР, 2РТ-А, 2РТТ и ШРГ приборная розетка 2РТ40ПК14ЭГ2-А может использоваться как при изготовлении новой аппаратуры, так и при замене вышедших из строя соединителей в уже эксплуатируемых изделиях.
