Назначение соединителя 2РТ40ПК14ЭГ2-А

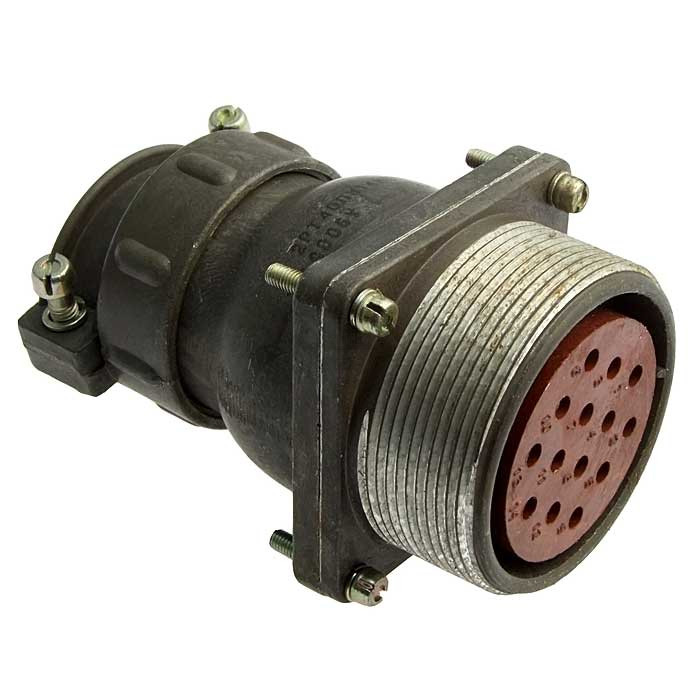

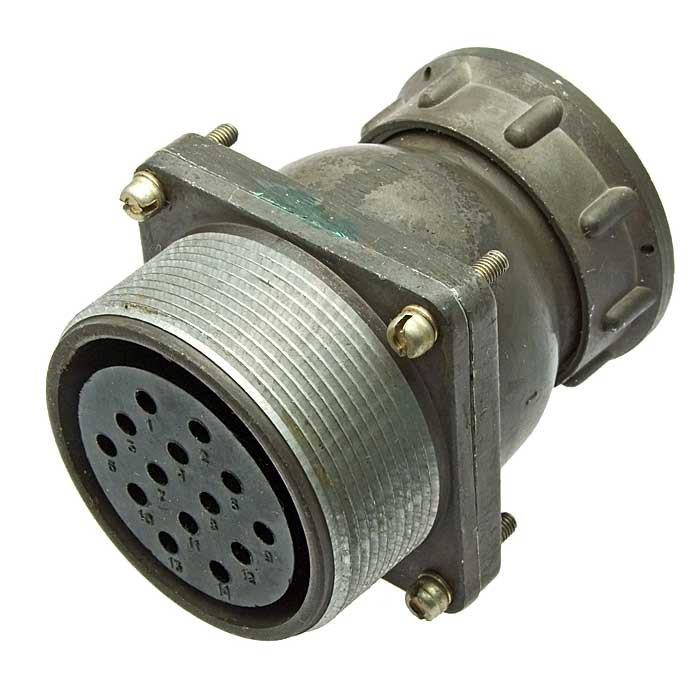

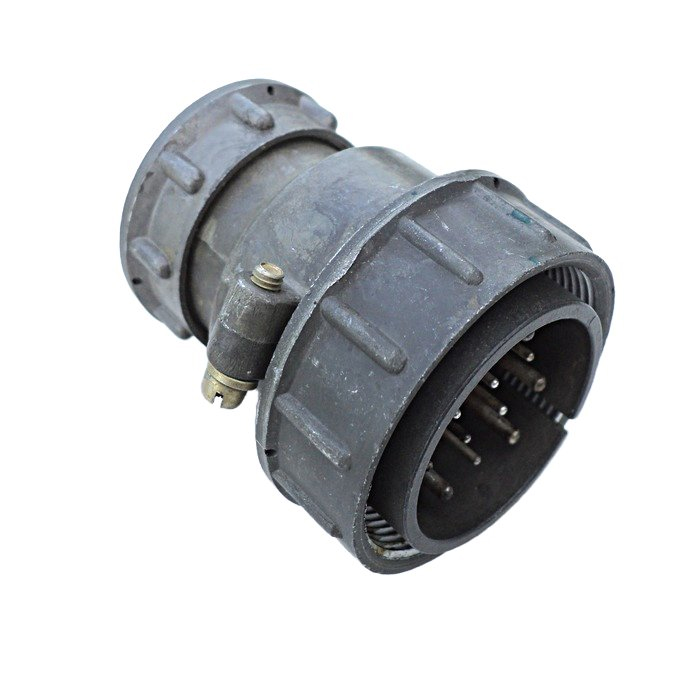

2РТ40ПК14ЭГ2-А — это приборная блочная розетка типа 2РТ, предназначенная для электрических соединений в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к соединителям общего назначения и применяется как во внутренних, так и в наружных установках при условии защиты от пыли и влаги. Приборная часть выполнена в конструктивном исполнении с прямым патрубком, что упрощает монтаж на корпусе блока и подвод кабеля.

Расшифровка обозначения

Маркировка изделия построена по стандартной для серии 2РТ схеме и читается следующим образом:

• 2РТ — тип соединителя;
• 40 — условный размер корпуса;
• ПК — конструктивное исполнение приборной части с прямым патрубком;
• 14 — количество контактов;
• ЭГ2 — тип контактов, экранированный гильза;
• А — модификация изделия.

Технические характеристики

Максимальная токовая нагрузка на контакт составляет 20 ампер для контактов диаметром 1,5 миллиметра и 35 ампер для контактов диаметром 2,5 миллиметра. Общая нагрузка на соединитель достигает 230 ампер. Рабочее напряжение — до 850 вольт. Сопротивление изоляции — не менее 5000 мегаом.

Соединитель выполнен негерметичным, климатического исполнения УХЛ. Диапазон рабочих температур — от пониженных температур до плюс 60 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением 300 метров на секунду в квадрате, а также удары с ускорением до 5000 метров на секунду в квадрате.

Контакты изготовлены из серебра или никеля. В составе соединителя восемь контактов диаметром 1,5 миллиметра и шесть контактов диаметром 2,5 миллиметра, что в сумме даёт 14 контактов, соответствующих обозначению в маркировке.

Ресурс и надёжность

Ресурс работы соединителя составляет 500 сочленений-расчленений. Наработка — не менее 1000 часов. Такие показатели определяют изделие как рассчитанное на многократное подключение и отключение в составе аппаратуры, требующей регулярного обслуживания и замены блоков.

Применение

2РТ40ПК14ЭГ2-А используется как соединитель общего назначения в радиоэлектронной и радиотехнической аппаратуре. Благодаря климатическому исполнению УХЛ и возможности работы в наружных установках при защите от пыли и влаги изделие подходит для монтажа как внутри блоков, так и на внешних устройствах.

Приборная блочная розетка с прямым патрубком устанавливается на корпусе прибора, обеспечивая присоединение ответной части и подводку кабеля. Комбинация контактов двух диаметров позволяет одновременно передавать силовые и сигнальные цепи в рамках одного соединителя, что делает его удобным решением для аппаратуры с комбинированной нагрузкой.

Основные подтверждённые особенности

• Приборная блочная розетка типа 2РТ с прямым патрубком;
• 14 контактов: 8 контактов диаметром 1,5 миллиметра и 6 контактов диаметром 2,5 миллиметра;
• Контакты из серебра или никеля;
• Нагрузка на контакт: 20 ампер при диаметре 1,5 миллиметра, 35 ампер при диаметре 2,5 миллиметра;
• Общая нагрузка до 230 ампер, рабочее напряжение до 850 вольт;
• Сопротивление изоляции не менее 5000 мегаом;
• Нетерметичное исполнение, климатическое исполнение УХЛ, температура до плюс 60 градусов Цельсия;
• Стойкость к вибрации от 1 до 5000 герц с ускорением 300 метров на секунду в квадрате и к ударам до 5000 метров на секунду в квадрате;
• Ресурс 500 сочленений-расчленений, наработка не менее 1000 часов.

Область применения и условия эксплуатации

Соединитель востребован в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжная коммутация цепей с повышенной токовой нагрузкой. Экранированные контакты типа ЭГ2 обеспечивают помехозащищённое соединение, что важно для аппаратуры, работающей в условиях электромагнитных помех. Установка возможна как внутри приборов, так и на наружных устройствах при обеспечении защиты от пыли и влаги. Изделие рассчитано на эксплуатацию при пониженных температурах и вплоть до плюс 60 градусов Цельсия, а также на условия вибрации и ударов, характерные для работы на подвижных объектах и в промышленной среде.
