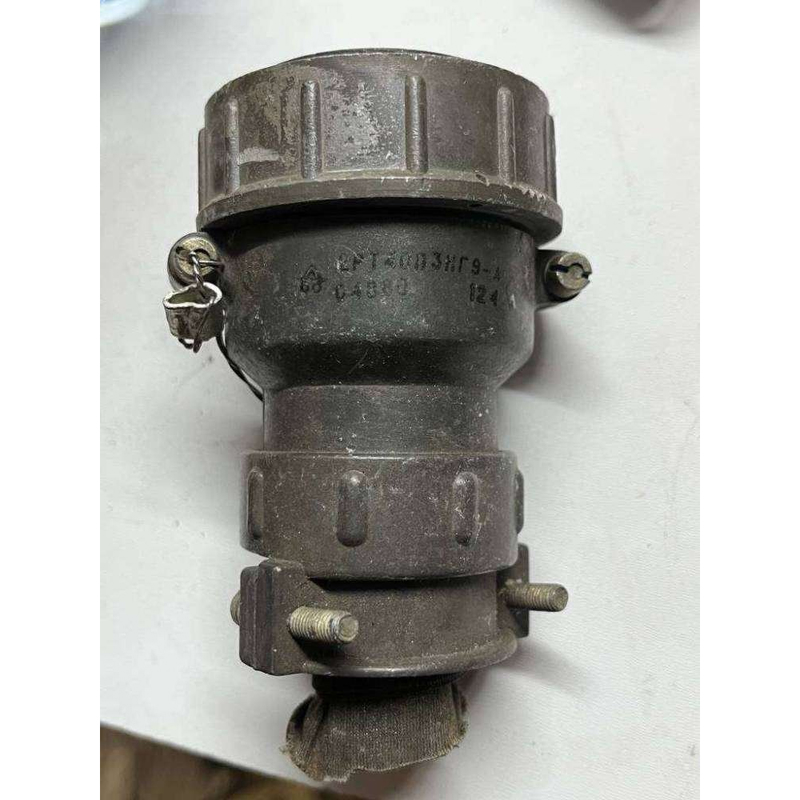

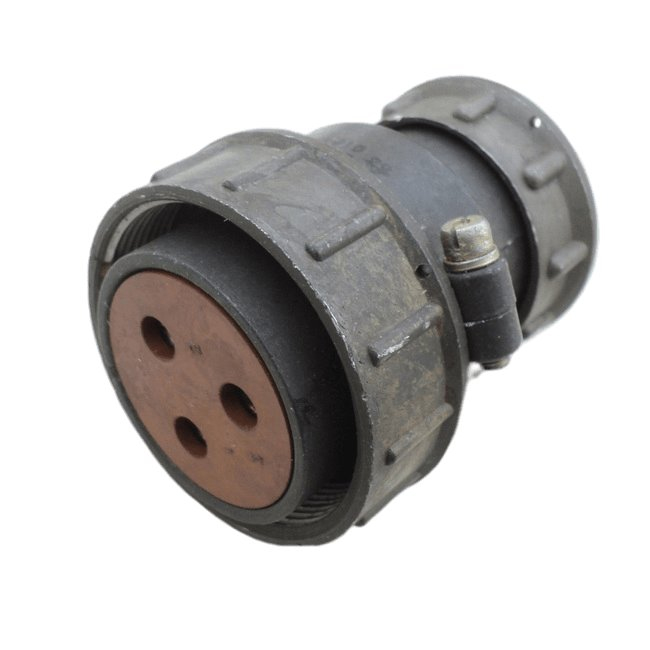

2РТ40П3НШ9-А — это кабельная розетка цилиндрического низкочастотного соединителя общего назначения серии 2РТ, предназначенная для радиоэлектронной и радиотехнической аппаратуры. Она имеет прямой патрубок и гайку для неэкранированного кабеля, с 3 контактами диаметром 5,5 мм.

Технические характеристики

• Максимальная токовая нагрузка на контакт — 100 А, общая — до 300 А.

• Сопротивление контакта — не более 0,3 мОм.

• Максимальное рабочее напряжение постоянного тока — до 700 В, сопротивление изоляции — не менее 1000–5000 МОм.

• Покрытие контактов — серебро.

Надежность и условия эксплуатации

Соединитель выдерживает 500 сочленений-расчленений и наработку не менее 1000 часов. Он рассчитан на вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные) и температуру от -60°C до +180°C, с климатическим исполнением УХЛ для внутреннего и наружного применения.

Расшифровка обозначения

2РТ — тип соединителя, 40 — размер корпуса, П — прямой патрубок, 3 — число контактов, Н — неэкранированный кабель, Ш — розетка, 9 — сочетание контактов, А — материал изолятора.​
