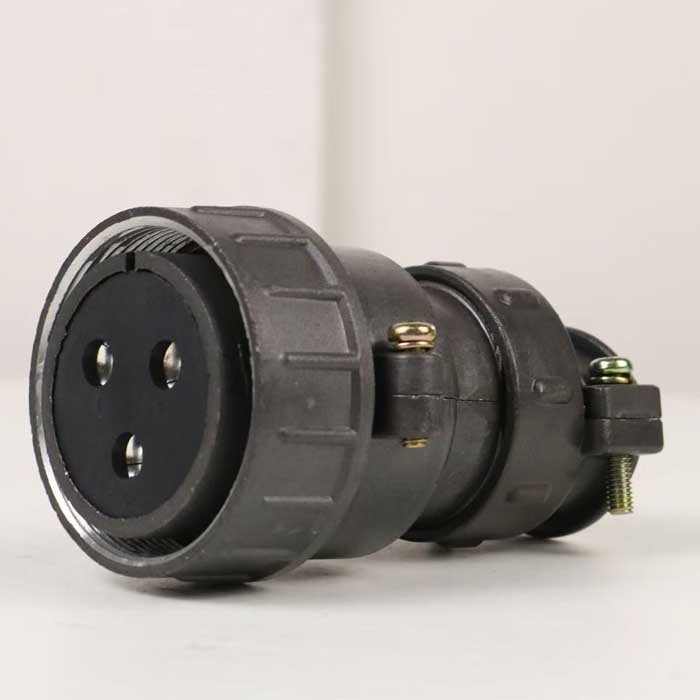

Назначение разъёма 2РТ40П3НШ9

2РТ40П3НШ9 — это низкочастотный цилиндрический разъём серии 2РТ с крупным корпусом условного размера 40 и тремя силовыми контактами. Изделие рассчитано на большие токи и жёсткие условия эксплуатации, поэтому применяется там, где требуются разъёмные силовые соединения с повышенной механической стойкостью.

Разъём используется в электро-, радио- и контрольно-измерительной аппаратуре. Он подходит для цепей постоянного и переменного тока низкой частоты: для серии 2РТ типичный частотный диапазон простирается до нескольких мегагерц, а рабочие напряжения составляют порядок сотен вольт. Благодаря прочной конструкции изделие востребовано в промышленной, транспортной, военной и другой технике, которая работает в условиях вибрационных и ударных нагрузок.

Расшифровка маркировки 2РТ40П3НШ9

Обозначение построено по общей схеме маркировки разъёмов серии 2РТ и читается по отдельным знакам:

• 2РТ — тип разъёма: цилиндрический, теплостойкий, низкочастотный.
• 40 — условный размер корпуса, крупный габарит под силовые контакты диаметром 5,5 мм.
• П — конструктивное исполнение приборной части: без патрубка, то есть блочная часть для монтажа на прибор.
• 3 — количество контактов: три штуки.
• Н — исполнение для неэкранированного кабеля, то есть тип концевой гайки и исполнения по кабелю по общей системе 2РТ.
• Ш — тип соединителя по контактам: «штырь» (вилка); для кабельной или приборной части вид обозначают условно по сопрягаемой паре.
• 9 — номер сочетания, то есть вариант распайки и расположения контактов.

Чаще всего 2РТ40П3НШ9 фигурирует именно как приборная розетка или вилка, то есть блочная часть низкочастотного цилиндрического соединителя, предназначенная для установки на аппаратуру.

Основные электрические характеристики

Для разъёмов типа 2РТ40 с тремя контактами диаметром 5,5 мм указываются следующие общие данные:

• количество контактов — 3;
• диаметр контакта — 5,5 мм (силовые контакты);
• максимальный ток на один контакт — до 100 А;
• максимальный суммарный ток — до 300 А;
• сопротивление одного контакта — не более 0,3 мОм;
• рабочее напряжение для серии 2РТ с такими контактами обычно составляет до примерно 700–850 В в зависимости от исполнения и шага контактов.

При трёхконтактной распайке возможно использование схемы «фаза — фаза — фаза» или «фаза — фаза — нейтраль» для силовых цепей, а также схемы «плюс — минус — земля» для постоянного тока.

Механические и климатические характеристики

Для корпусов 2РТ40 указываются следующие типовые параметры:

• количество сочленений и расчленений — около 500 циклов;
• минимальная наработка — около 1000 часов;
• диапазон синусоидальной вибрации — от 1 до 5000 Гц;
• допустимое ускорение при вибрации — до 300 метров на секунду в квадрате, что составляет примерно 30 g.

Такое сочетание электрических и механических параметров делает 2РТ40П3НШ9 подходящим выбором для ответственных силовых соединений, где важны стойкость к нагрузкам, надёжный контакт и способность работать в тяжёлых условиях эксплуатации.
