Назначение разъёма 2РТ40П3НГ9-А

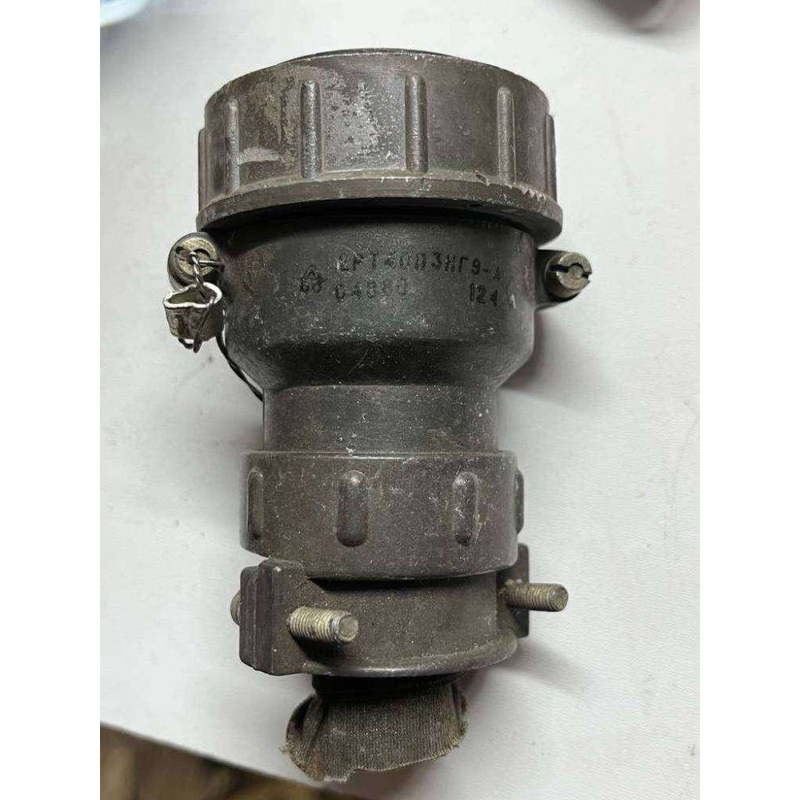

2РТ40П3НГ9-А — кабельная вилка (разъём) серии 2РТ, предназначенная для соединения с розетками в электрических цепях различного назначения. Изделие применяется как во внутренних, так и в наружных условиях эксплуатации в разных климатических зонах. Вилка относится к негерметичному исполнению и рассчитана на работу в составе силовых и вспомогательных цепей, где требуется надёжная коммутация при значительных токах.

По принятой в обозначении серии логике маркировка описывает конструкцию и электрические параметры изделия, что позволяет подобрать совместимые ответные части и правильно организовать подключение кабеля.

Расшифровка обозначения 2РТ40П3НГ9-А

Буквенно-цифровой код содержит сведения о типе, размере корпуса, конструкции, числе и виде контактов, а также о материале изолятора и типе присоединяемого кабеля.

• 2РТ — тип соединителя, применяемого для внутреннего и наружного использования в различных климатических условиях.
• 40 — условный размер корпуса, определяющий физические габариты разъёма и его совместимость с другими компонентами серии.
• П — конструктивное исполнение без патрубка (для приборной части; у кабельной части патрубок может быть прямым или угловым).
• 3 — количество контактов: три.
• Н — вид гайки патрубка, предназначенной для неэкранированного кабеля.
• Г — вид контактов: вилка.
• 9 — обозначение сочетания контактов: три контакта диаметром 5,5 мм.
• А — дополнительное обозначение по материалу изолятора.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данного изделия. Иных сведений о электрических, механических или климатических параметрах в исходных данных нет, поэтому значения, не перечисленные ниже, не подтверждены.

• Максимальная токовая нагрузка на одиночный контакт — до 100 А.
• Общая максимальная токовая нагрузка — до 300 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Амплитудное значение напряжения цепи — до 850 В (в отдельных источниках для конкретных моделей указывается до 700 В).
• Тип соединителя — негерметичный, климатическое исполнение УХЛ.
• Материал контактов — серебро или никель.

Конструктивные особенности

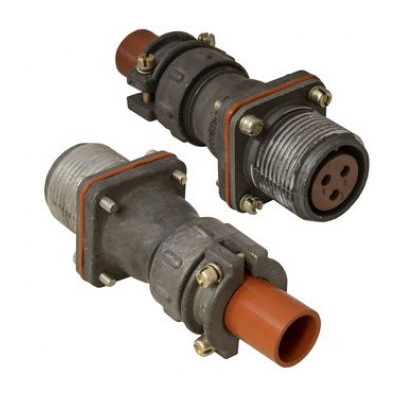

Вилка имеет три силовых контакта диаметром 5,5 мм, объединённых обозначением сочетания контактов «9». Корпус относится к условному размеру 40. Исполнение «П» означает отсутствие патрубка у приборной части, при этом кабельная часть может оснащаться прямым или угловым патрубком. Гайка патрубка типа «Н» рассчитана на неэкранированный кабель.

Применение и условия эксплуатации

Вилка 2РТ40П3НГ9-А применяется для соединения с розетками в электрических цепях и подходит для внутреннего и наружного использования в различных климатических условиях. Климатическое исполнение УХЛ допускает эксплуатацию в умеренном и холодном климате.

Благодаря допустимой токовой нагрузке до 100 А на контакт и до 300 А суммарно изделие применимо в цепях с высокими токами, а амплитудное значение напряжения цепи до 850 В определяет область использования в соответствующих электрических сетях. Негерметичное исполнение означает, что разъём не предназначен для работы в условиях прямого воздействия воды и требует защиты от влаги при наружной установке.

Комплектация и соответствие

Сведения о комплектации, стране производства, сертификатах, стандартах и гарантии в предоставленных данных отсутствуют. Производитель также не указан. Для подбора ответных частей следует ориентироваться на тип соединителя 2РТ, условный размер корпуса 40 и число контактов 3.
