Назначение разъёма 2РТ40П3НГ9-А

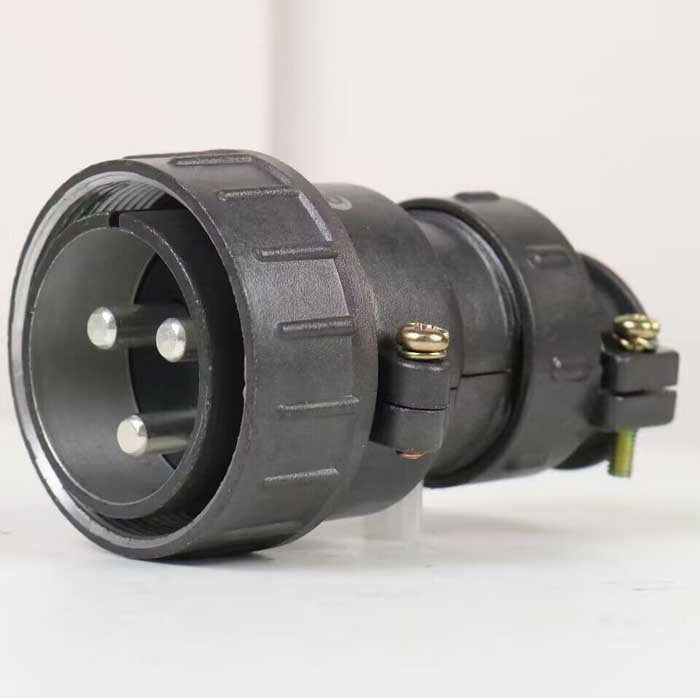

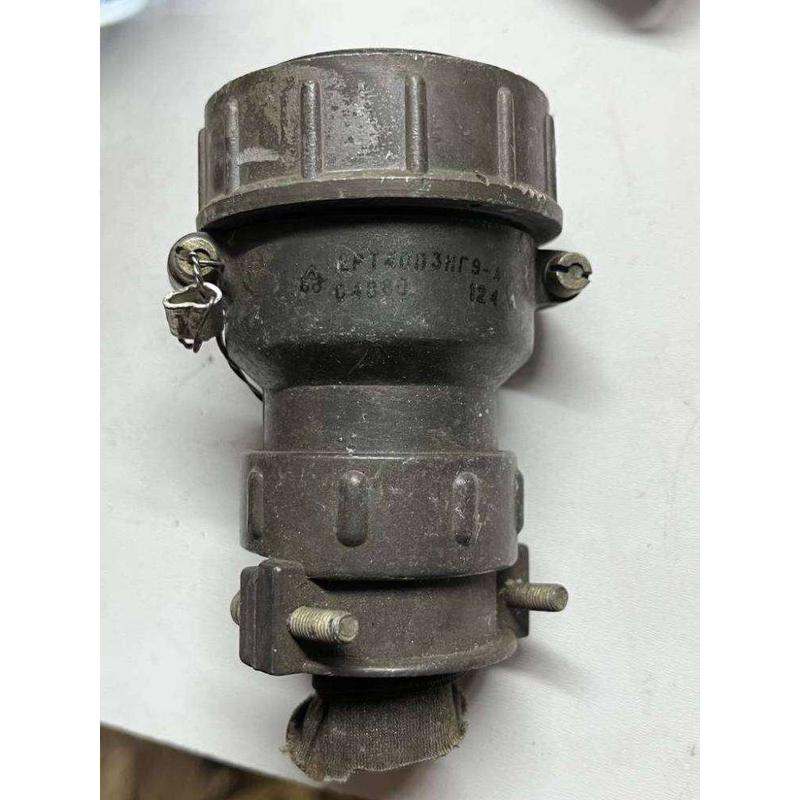

2РТ40П3НГ9-А — это силовой круглый разъём (кабельная вилка) семейства 2РТ для неэкранированного кабеля, рассчитанный на большой ток и работу в жёстких условиях эксплуатации. Изделие предназначено для коммутации силовых электрических цепей постоянного и переменного тока, где требуется передача значительной мощности через компактное разъёмное соединение.

Соединитель применяется в качестве кабельной части — вилки, которая сочленяется с ответной приборной или кабельной частью соответствующего типоразмера. Благодаря крупногабаритному корпусу под силовые контакты разъём подходит для цепей с высокими рабочими токами и напряжениями, а также для оборудования, эксплуатируемого при значительных перепадах температур.

Расшифровка маркировки

Обозначение 2РТ40П3НГ9-А построено по позиционному принципу, в котором каждая группа символов указывает на конкретную конструктивную особенность изделия.

• 2РТ — тип соединителя, серия разъёмов 2РТ.
• 40 — условный размер корпуса, крупногабаритный корпус под силовые контакты.
• П — прямой патрубок, то есть выход кабеля без изгиба.
• 3 — количество силовых контактов.
• Н — гайка патрубка для неэкранированного кабеля.
• Г — вилка, кабельная часть соединителя.
• 9 — сочетание контактов, все контакты диаметром 5,5 мм.
• А — покрытие контактов серебром.

Таким образом, маркировка полностью отражает назначение и исполнение разъёма и позволяет однозначно подобрать ответную часть и условия его применения.

Электрические характеристики

Разъём рассчитан на передачу больших токов при умеренных напряжениях, что делает его пригодным для силовых цепей промышленного и специального оборудования. Ниже приведены подтверждённые параметры для данного исполнения.

• Рабочий ток на один контакт — до 100 А.
• Максимальный рабочий потенциал — до 700 В постоянного тока, амплитудное значение до 850 В по общим данным серии 2РТ40.
• Общее максимальное токовое значение по разъёму для трёх контактов — до 300 А.
• Сопротивление одного контакта — не более 0,3 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм, по ряду источников для серии 2РТ40 до 5000 МОм.
• Рабочая частота цепей — до 3 МГц.

Низкое переходное сопротивление контактов снижает потери и нагрев в местах соединения, что особенно важно при длительной работе под нагрузкой, близкой к номинальной.

Конструкция и материалы

Изделие выполнено как кабельная вилка с прямым патрубком. Разъём негерметичный, поэтому при эксплуатации на открытом воздухе требуется защита от пыли и воды. Корпус рассчитан на размещение трёх силовых контактов.

Контакты изготовлены из медного сплава с серебряным покрытием, что обеспечивает стабильное электрическое соединение и стойкость к окислению. Для некоторых исполнений серии возможен вариант с никелевым покрытием контактов. Ориентировочные габариты вилки 2РТ40П3НГ9-А составляют около 80,7 на 61,1 на 52,5 мм.

Надёжность и долговечность

Ресурс разъёма подтверждён следующими показателями, характеризующими его поведение при многократной коммутации и длительной эксплуатации.

1. Число циклов сочленения и расчленения — 500.
2. Минимальная наработка — 1000 ч.
3. Минимальный срок сохраняемости — не менее 20 лет.

Такое сочетание параметров делает разъём пригодным для применения в составе оборудования, где требуется периодическое подключение и отключение силовых цепей без быстрой потери контактных свойств.

Условия эксплуатации и применение

Разъём относится к климатическому исполнению УХЛ, то есть предназначен для умеренного и холодного климата. Допускается применение как внутри помещений, так и на открытом воздухе, но при защите от пыли и воды. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, допускается перенос смены температур до плюс 180 градусов Цельсия.

Благодаря большому току на контакт, крупногабаритному корпусу и широкому температурному диапазону разъём 2РТ40П3НГ9-А востребован в силовых шкафах, распределительных устройствах, системах питания промышленного оборудования и специальной техники, работающей в тяжёлых климатических условиях. При подборе ответной части следует учитывать число контактов, их диаметр и исполнение корпуса, указанные в маркировке.
