Назначение

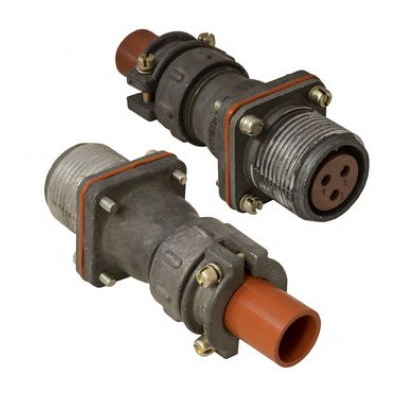

2РТ40П3ЭШ9А (артикул 4743) — приборная вилка цилиндрического разъёма серии 2РТ. Изделие предназначено для электрических соединений в радиоэлектронной и радиотехнической аппаратуре, где требуется передача повышенного тока через компактный цилиндрический разъём. Вилка относится к категории 2РТ40 и применяется как ответная часть приборных соединителей соответствующего типоразмера корпуса.

Серия 2РТ — это теплостойкие цилиндрические соединители нормальных габаритов. Такое исполнение позволяет использовать изделие в составе аппаратуры, работающей в условиях нагрева и в расширенном диапазоне климатических воздействий.

Подтверждённые технические характеристики

Приведённые ниже параметры относятся именно к исполнению 2РТ40П3ЭШ9А и отражают его электрические и механические свойства.

• Рабочий ток — до 100 А на контакт, суммарная нагрузка — до 300 А.
• Максимальное напряжение постоянного тока — не более 700 В.
• Количество контактов — 3.
• Диаметр контактов — 5,5 мм.
• Покрытие контактов — серебряное.
• Сопротивление контакта — не более 0,3 мОм.
• Рабочий диапазон частот — до 3 МГц.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Электрическая прочность изоляции — до 850 В.
• Климатическое исполнение — УХЛ (умеренный и холодный климат).

Механическая стойкость

Конструкция вилки рассчитана на значительные механические нагрузки. Ускорение одиночного механического удара достигает 10 000 м/с², многократного удара — до 1500 м/с², а линейная нагрузка — до 2000 м/с². Эти показатели важны при эксплуатации аппаратуры на подвижных объектах и в условиях вибрации.

Расшифровка маркировки

Обозначение 2РТ40П3ЭШ9А построено по стандартной схеме и содержит сведения о типе, размере и исполнении изделия.

1. 2РТ — тип соединителя: теплостойкий цилиндрический нормальных габаритов.
2. 40 — условный размер корпуса.
3. П3 — вилка приборная с тремя контактами.
4. ЭШ — исполнение: Э означает повышенную герметичность, Ш — с прямым патрубком (в приборном контексте — без патрубка).
5. 9 — комбинация контактов.
6. А — материал изолятора.

Применение и условия эксплуатации

Вилка 2РТ40П3ЭШ9А подходит для внутреннего и наружного применения при условии защиты от пыли и влаги. Климатическое исполнение УХЛ допускает работу в умеренном и холодном климате, что расширяет область использования изделия.

Благодаря току до 100 А на контакт и трём контактам вилка применяется в силовых и комбинированных цепях радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с низким переходным сопротивлением. Серебряное покрытие контактов обеспечивает стабильность электрического контакта, а герметичное исполнение повышает устойчивость к внешним воздействиям.

Изделие поставляется как самостоятельная приборная вилка серии 2РТ40 и предназначена для стыковки с соответствующими ответными частями этой серии. Сведений о комплектации, гарантии, стране производства и сертификатах в предоставленных данных нет.
