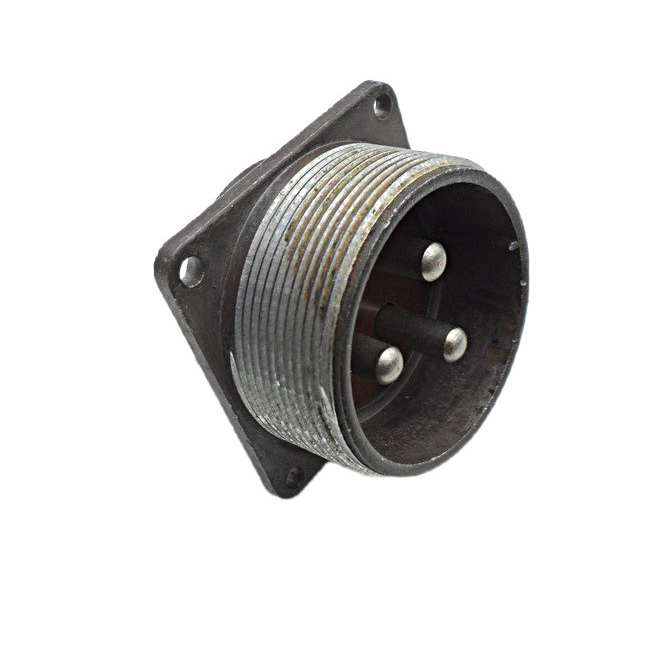

2РТ40П3ЭШ9-А — это блочная приборная вилка категории «5» из серии разъёмов 2РТ, предназначенная для соединения электрических цепей в промышленном оборудовании. Она негерметичная, с климатическим исполнением УХЛ (умеренный и холодный климат), подходит для внутреннего и наружного применения при защите от пыли и влаги.

Основные характеристики

Вилка имеет 3 контакта диаметром 5,5 мм с серебряным или никелевым покрытием, сопротивление каждого контакта — не более 0,3 мОм. Максимальная токовая нагрузка на контакт — 100 А (общая — 300 А), рабочий ток — 100 А, максимальное постоянное напряжение — до 700 В, амплитудное значение — до 850 В.

Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм.

Надёжность и ресурс

Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов, срок сохраняемости — не менее 20 лет. Выдерживает синусоидальную вибрацию (1–1000 Гц, ускорение 100 м/с²), удары (до 10 000 м/с² одиночные, 1500 м/с² многократные) и линейные нагрузки до 2000 м/с².

Применение

Используется в электрических цепях постоянного и переменного тока (до 3 МГц) для надёжного соединения в аппаратуре, включая приборы и оборудование в условиях вибрации и экстремального давления (от 1,3×10⁻⁴ Па).
