Назначение соединителя

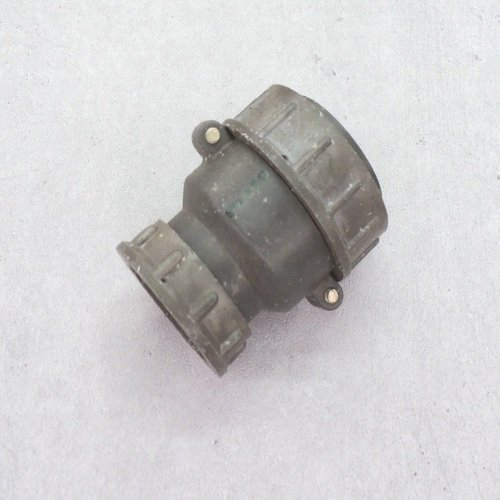

Соединители 2РТ40П3ЭГ9-А представляют собой кабельные вилки, предназначенные для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к соединителям общего назначения и рассчитано на работу с экранированными кабелями. Приемка «ОС» означает, что данная партия прошла особую приемку и поставляется с соответствующим подтверждением качества, что важно для ответственных узлов аппаратуры.

Вилка является ответной частью соединительного узла: сочленение с розеткой производится резьбовым способом, что обеспечивает надежную механическую фиксацию и сохранение электрического контакта при вибрационных и ударных нагрузках. Монтаж выполняется пайкой, что дает стабильное и низкоомное соединение проводников с контактами.

Расшифровка обозначения и конструктивные особенности

Обозначение типа 2РТ40П3ЭГ9-А кодирует основные параметры изделия, поэтому его удобно разбирать по составным частям:

• 2РТ — тип соединителя;
• 40 — условный размер корпуса;
• П — прямой патрубок;
• 3 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Г — вид разъема, вилка;
• 9 — сочетание контактов;
• А — материал изолятора.

Таким образом, изделие имеет три контакта, прямой патрубок для ввода кабеля и корпус условного размера 40. Исполнение «Э» предусматривает работу с экранированным кабелем, что позволяет применять вилку в цепях, где требуется защита от электромагнитных помех и наводок.

Технические характеристики

Ниже приведены подтвержденные параметры соединителя, определяющие его применение в цепях питания и коммутации.

• Рабочий ток: 100 А.
• Максимальное рабочее напряжение постоянного тока: не более 700 В.
• Диаметр контактов: 5,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: 0,3 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 ч.
• Срок сохраняемости: не менее 20 лет.
• Сочленение соединителей: резьбовое.
• Метод монтажа: пайка.
• Габаритные размеры: 61,1 мм на 52,5 мм на 66,1 мм.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление, что особенно существенно при рабочем токе до 100 А: меньше нагрева в зоне контакта и стабильность параметров при длительной эксплуатации. Высокое сопротивление изоляции не менее 1000 МОм подтверждает пригодность изделия для цепей с рабочим напряжением до 700 В постоянного тока.

Условия эксплуатации и применение

Соединитель рассчитан на эксплуатацию при температуре окружающего воздуха от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, а также на смену температур с учетом воздействия этих режимов. Такой диапазон позволяет использовать вилку как в аппаратуре, работающей в неотапливаемых помещениях и на открытом воздухе, так и в нагревающихся устройствах.

Ресурс изделия подтверждается количеством сочленений-расчленений до 500 циклов и минимальной наработкой 1000 часов, а срок сохраняемости не менее 20 лет говорит о длительной пригодности к хранению до начала эксплуатации. Применение вилки целесообразно в силовых и сигнальных цепях радиоэлектронной и радиотехнической аппаратуры, где требуется передача тока до 100 А при напряжении до 700 В постоянного тока, надежное резьбовое сочленение и работа с экранированным кабелем.
