Назначение изделия

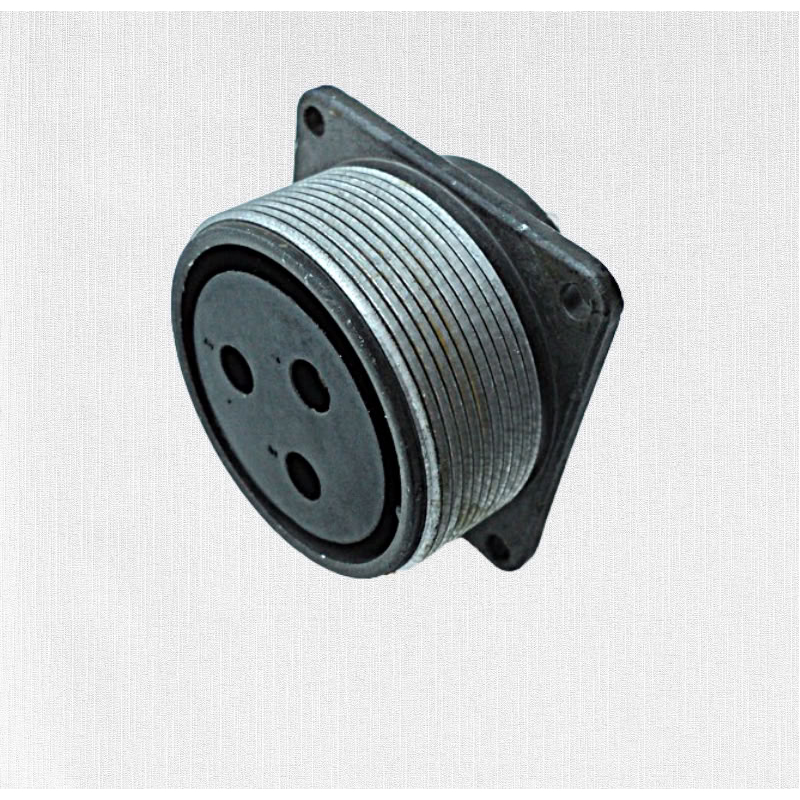

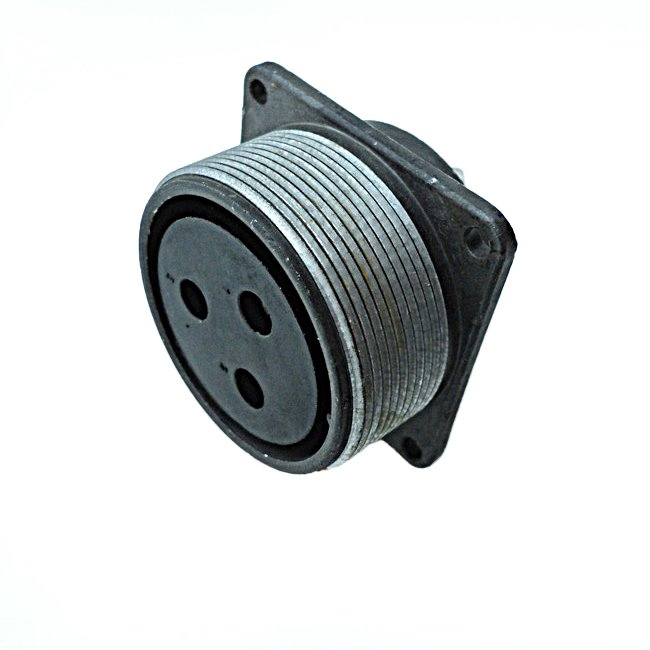

Розетка блочная 2РТ40П3ЭГ9-А представляет собой электрический соединитель, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РТ40 и выпускается под артикулом 4740. Соединитель используется для коммутации электрических цепей в составе блоков, стоек и шкафов радиоэлектронной аппаратуры, где требуется передача значительных токов при повышенных требованиях к надёжности контакта.

Конструктивно изделие может применяться как в роли розетки, так и в роли вилки — в зависимости от конкретного исполнения и схемы подключения. Исполнение под экранированный кабель оснащается прямым патрубком с гайкой, что обеспечивает механическое крепление кабеля и сохранение экранирующих свойств соединения.

Подтверждённые технические характеристики

Ниже приведены параметры соединителя, подтверждённые для данного исполнения.

• Количество контактов — 3, диаметр каждого контакта 5,5 миллиметра.
• Максимальная токовая нагрузка на одиночный контакт — не более 100 ампер.
• Общая максимальная токовая нагрузка — не более 300 ампер.
• Тип соединителя — негерметичный, климатическое исполнение УХЛ.
• Материал контактов — серебро или никель.
• Сопротивление контакта — не более 0,3 миллиома.
• Сопротивление изоляции — не менее 5000 мегаом в нормальных климатических условиях.
• Амплитудное значение напряжения цепи — до 850 вольт.
• Количество сочленений и расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях, характерных для аппаратуры специального и промышленного назначения.

• Температурный диапазон эксплуатации — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Синусоидальная вибрация — диапазон частот от 1 до 5000 герц при ускорении 300 метров на секунду в квадрате, что соответствует 30 единицам ускорения свободного падения.
• Механический удар одиночного действия — до 5000 метров на секунду в квадрате, что соответствует 500 единицам ускорения свободного падения.
• Механический удар многократного действия — до 350 метров на секунду в квадрате, что соответствует 35 единицам ускорения свободного падения.
• Пониженное атмосферное давление — до 1,3 на 10 в минус 4 степени паскаля, что соответствует 1,3 на 10 в минус 6 степени миллиметра ртутного столба.

Применение

Розетка блочная 2РТ40П3ЭГ9-А применяется в радиоэлектронной и радиотехнической аппаратуре для соединения функциональных блоков между собой и для подключения внешних цепей. Благодаря трём силовым контактам диаметром 5,5 миллиметра изделие подходит для передачи токов до 100 ампер на контакт и до 300 ампер суммарно, что делает его пригодным для силовых цепей питания и коммутации мощных нагрузок внутри аппаратуры.

Негерметичное исполнение и климатическая категория УХЛ определяют область использования — закрытые отапливаемые и неотапливаемые помещения, где обеспечивается защита от прямого воздействия влаги. Устойчивость к вибрации и механическим ударам позволяет применять соединитель в аппаратуре, работающей в условиях транспортных и промышленных нагрузок.

Материал контактов — серебро или никель — обеспечивает низкое переходное сопротивление контакта, не превышающее 0,3 миллиома, и стабильность электрических параметров при многократных сочленениях. Ресурс в 500 циклов сочленения и расчленения и минимальная наработка 1000 часов определяют область применения изделия как элемента, рассчитанного на ограниченное число перекоммутаций в течение срока службы аппаратуры.

Для варианта исполнения под экранированный кабель предусмотрен прямой патрубок с гайкой, что позволяет надёжно фиксировать кабель и сохранять целостность экрана. Это важно при работе с сигнальными и силовыми цепями, чувствительными к электромагнитным помехам.

Ключевые особенности

1. Три силовых контакта диаметром 5,5 миллиметра с нагрузкой до 100 ампер на контакт.
2. Общая токовая нагрузка до 300 ампер.
3. Низкое сопротивление контакта — не более 0,3 миллиома.
4. Высокое сопротивление изоляции — не менее 5000 мегаом.
5. Рабочее амплитудное напряжение цепи до 850 вольт.
6. Широкий температурный диапазон от минус 60 до плюс 60 градусов Цельсия.
7. Стойкость к вибрации и механическим ударам.
8. Возможность использования в исполнении вилки и розетки.
