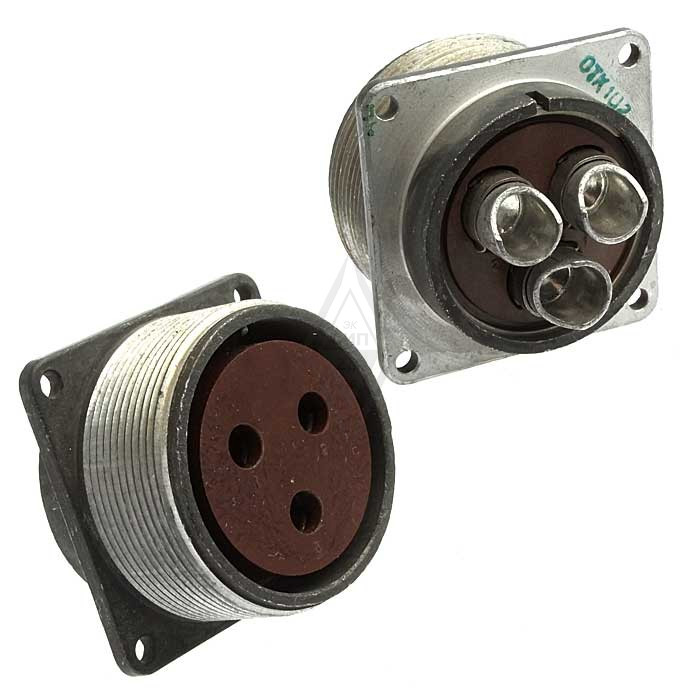

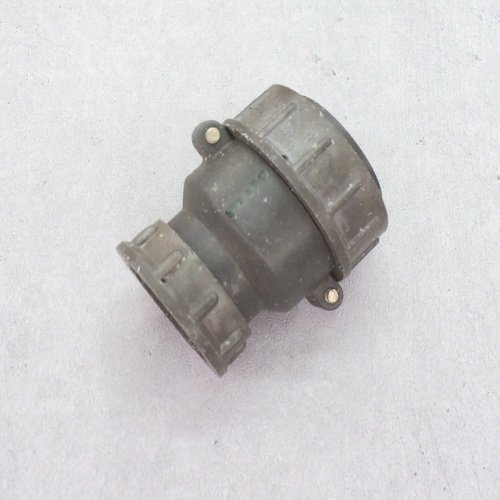

Назначение соединителя 2РТ40П3ЭГ9-А

2РТ40П3ЭГ9-А представляет собой приборную розетку блочного типа из серии цилиндрических низкочастотных соединителей 2РТ. Изделие предназначено для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Розетка относится к негерметичным разъёмам климатического исполнения УХЛ и применяется там, где требуется стабильная передача электрического сигнала и тока при воздействии механических нагрузок.

Конструктивное исполнение приборной части — без патрубка, что определяет способ установки розетки непосредственно на корпус блока или прибора. Блочный тип исполнения подразумевает жёсткое крепление в аппаратуре, а не на кабеле, поэтому соединитель служит ответной частью для кабельных вилок серии 2РТ соответствующего типоразмера.

Расшифровка обозначения

Маркировка 2РТ40П3ЭГ9-А построена по принятой для серии схеме и читается следующим образом:

• 2РТ — тип соединителя, цилиндрический низкочастотный разъём серии 2РТ;
• 40 — условный размер корпуса;
• П — конструктивное исполнение приборной части без патрубка;
• 3 — количество контактов;
• ЭГ — тип контактов (экран с гайкой);
• 9 — номер серии;
• А — модификация изделия.

Такая структура обозначения позволяет однозначно определить исполнение корпуса, число и тип контактов ещё до обращения к технической документации.

Подтверждённые технические характеристики

Разъём оснащён тремя контактами диаметром 5,5 мм. Сопротивление контакта составляет не более 0,3 мОм, что обеспечивает малые потери при передаче тока. Максимальная токовая нагрузка достигает 100 А на каждый контакт, а суммарная по трём контактам — 300 А.

Электрическая прочность изделия подтверждается следующими параметрами:

• выдерживаемое напряжение — до 850 В;
• сопротивление изоляции — не менее 5000 МОм;
• ресурс сочленения-расчленения — 500 циклов;
• наработка — не менее 1000 часов.

Соединитель сохраняет работоспособность при повышенных механических и климатических нагрузках. Он устойчив к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30 g, к ударам с ускорением до 500 g, а также к пониженному атмосферному давлению вплоть до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Область применения

Изделие используется в аппаратуре общего назначения для экранированных соединений. Основное назначение — коммутация цепей, где требуется высокая надёжность при механических нагрузках и вибрациях. Благодаря экранированному типу контактов и прочному блочному корпусу розетка востребована в радиотехнических и радиоэлектронных устройствах, работающих в условиях тряски, ударов и перепадов давления.

Применение соединителя оправдано в тех случаях, когда необходимо передать значительный ток при сохранении стабильного контакта и защите цепи от внешних помех. Климатическое исполнение УХЛ допускает эксплуатацию в умеренном и холодном климате, а негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты.

Ключевые особенности

• приборная розетка блочного типа серии 2РТ с креплением непосредственно в аппаратуре;
• три контакта диаметром 5,5 мм с типом исполнения «экран с гайкой»;
• высокая токовая нагрузка — до 100 А на контакт и до 300 А суммарно;
• низкое переходное сопротивление контакта — не более 0,3 мОм;
• стойкость к вибрации, ударам и пониженному давлению;
• климатическое исполнение УХЛ, негерметичное исполнение;
• ресурс 500 циклов сочленения-расчленения и наработка не менее 1000 часов.

Таким образом, 2РТ40П3ЭГ9-А сочетает высокую токовую способность, экранированные контакты и механическую стойкость, что делает его пригодным для ответственных соединений в радиоэлектронной и радиотехнической аппаратуре.
