Назначение

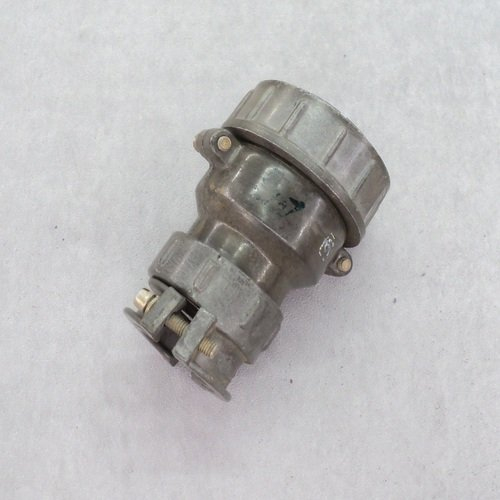

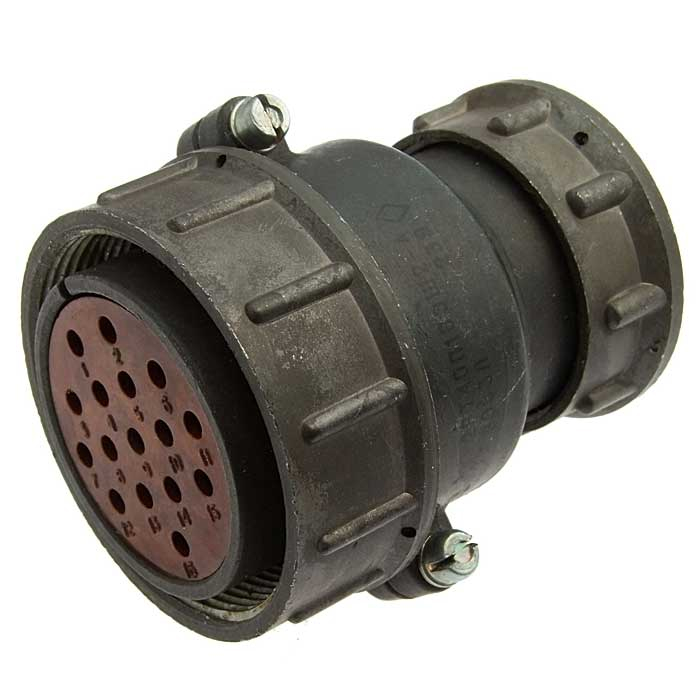

2РТ40П16НШ2А — приборная вилка цилиндрического типа из серии разъёмов 2РТ. Изделие предназначено для соединений в радиоэлектронной и радиотехнической аппаратуре и применяется как соединитель общего назначения без патрубка для неэкранированного кабеля. Конструкция рассчитана на эксплуатацию в составе стационарного и бортового оборудования, где требуется надёжное механическое и электрическое сочленение кабельных линий.

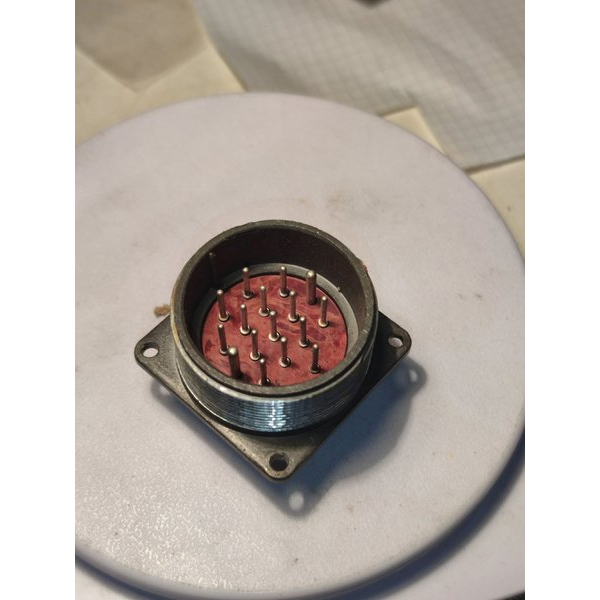

Вилка относится к категории приборных соединителей, то есть устанавливается непосредственно на корпусе прибора или блока, обеспечивая вывод кабельных цепей. Сочленение с ответной частью — резьбовое, что обеспечивает устойчивость к вибрационным и ударным нагрузкам.

Расшифровка обозначения 2РТ40П16НШ2А

Обозначение построено по стандартной схеме типоразмеров серии 2РТ и читается следующим образом:

• 2РТ — тип соединителя;
• 40 — условный размер корпуса;
• П — исполнение без патрубка;
• 16 — количество контактов;
• НШ — предназначение для неэкранированного кабеля;
• 2 — комбинация контактов;
• А — покрытие серебром.

Из шестнадцати контактов четырнадцать имеют диаметр 1,5 миллиметра, а два — 2,5 миллиметра. Метод монтажа — пайка. Такое сочетание контактов позволяет одновременно коммутировать как сигнальные, так и более мощные силовые цепи в пределах одного соединителя.

Технические характеристики

Электрические параметры вилки определяются типом контактов и обеспечивают работу в цепях с различной токовой нагрузкой:

• рабочий ток — 10 ампер на контакты диаметром 1,5 миллиметра и 25 ампер на контакты диаметром 2,5 миллиметра;
• максимальное напряжение постоянного тока — до 700 вольт;
• сопротивление контактов — 2,5 миллиома для контактов 1,5 миллиметра и 1 миллиом для контактов 2,5 миллиметра;
• сопротивление изоляции — не менее 1000 мегаом;
• количество циклов соединения-расчленения — 500;
• наработка — не менее 1000 часов;
• срок хранения — 20 лет.

Низкое переходное сопротивление контактов обеспечивает стабильность электрического соединения и минимальные потери при передаче тока. Высокое сопротивление изоляции гарантирует отсутствие паразитных утечек между цепями.

Условия эксплуатации

Изделие рассчитано на работу в жёстких условиях и сохраняет работоспособность при следующих воздействиях:

• диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия;
• климатическое исполнение — УХЛ, для внутреннего и наружного применения с защитой от пыли и влаги;
• вибрация — в диапазоне от 1 до 1000 герц при ускорении до 100 метров на секунду в квадрате;
• удары — одиночные с ускорением до 10 000 метров на секунду в квадрате;
• пониженное атмосферное давление — до 1,3 умноженное на 10 в минус четвёртой степени паскаля.

Габариты вилки: диаметр 52,5 миллиметра, длина около 80 миллиметров. Указанные размеры определяют посадочное место при монтаже на приборной панели или корпусе блока.

Применение и особенности конструкции

2РТ40П16НШ2А применяется в радиоэлектронной и радиотехнической аппаратуре для подключения неэкранированного кабеля к приборам и блокам. Резьбовое сочленение фиксирует соединение и препятствует самопроизвольному расчленению при вибрации, что особенно важно для бортового и стационарного оборудования.

Исполнение без патрубка упрощает компоновку и позволяет использовать вилку в стеснённых условиях монтажа, где установка углового или прямого патрубка невозможна. Серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность электрического контакта на протяжении всего срока службы.

Совокупность характеристик — широкий температурный диапазон, стойкость к вибрации, ударам и пониженному давлению — делает вилку пригодной для эксплуатации в составе аппаратуры, работающей в сложных климатических и механических условиях. Изделие обеспечивает до 500 циклов сочленения и расчленения при наработке не менее 1000 часов и сроке хранения 20 лет.
