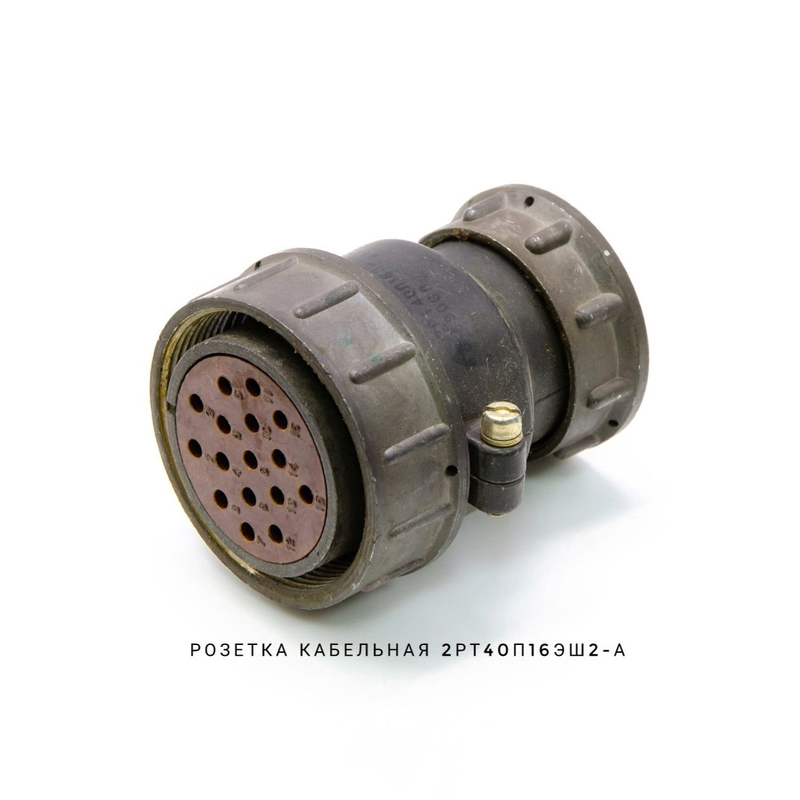

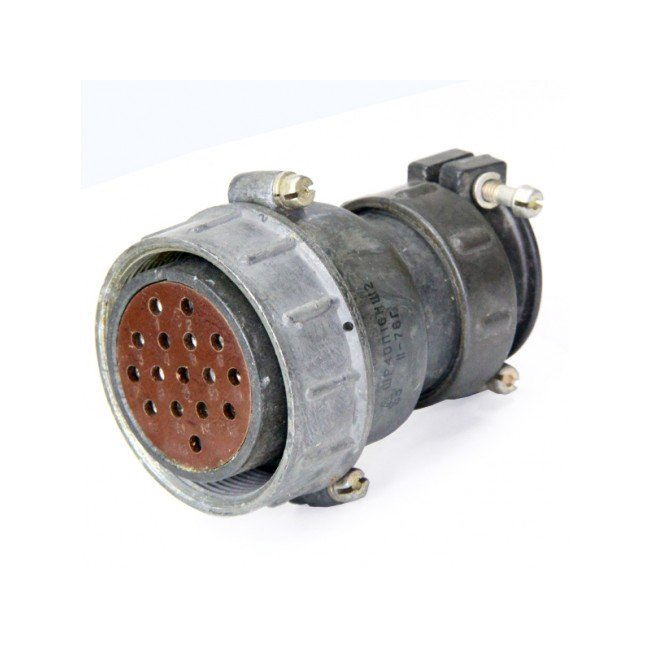

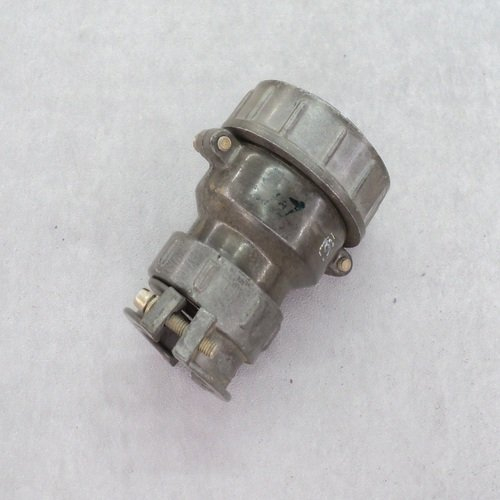

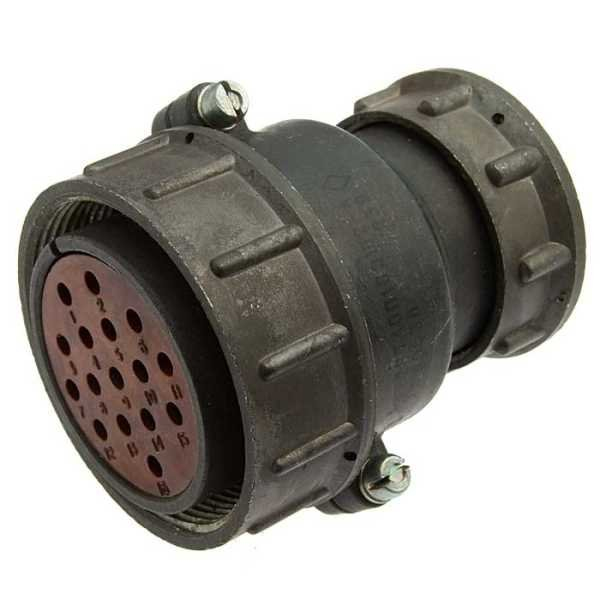

Розетка кабельная 2РТ40П16НШ2‑А «5» — это цилиндрический низкочастотный электро‑разъём общего применения, применяемый в радиоэлектронной и радиотехнической аппаратуре. Она относится к серии соединителей 2РТ‑А и используется в составе кабельных соединений для передачи электрических сигналов и питания.

Расшифровка обозначения

• 2РТ — тип соединителя (цилиндрический низкочастотный).

• 40 — условный размер корпуса.

• П — конструктивное исполнение кабельной части с прямым патрубком .

• 16 — количество контактов.

• Н — гайка патрубка для неэкранированного кабеля .

• Ш — розетка (гнездо).

• 2 — сочетание контактов (набор диаметров).

• А — покрытие контактов серебром .

• «5» в маркировке обычно указывает на вариант исполнения по ТУ или конкретную редакцию (типа ревизии/приёмки).

Электрические параметры

• Рабочий ток:

  • для контактов диаметром .

  • для контактов диаметром .

• Максимальное рабочее напряжение постоянного тока — до 700 В .

• Сопротивление электрического контакта:

  • не более для контактов ,

  • не более для контактов .

• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм (в ряде ТУ — до 5000 МОм).

Конструкция и количество контактов

• Общее количество контактов — 16 , при этом:

  • контактов диаметром
