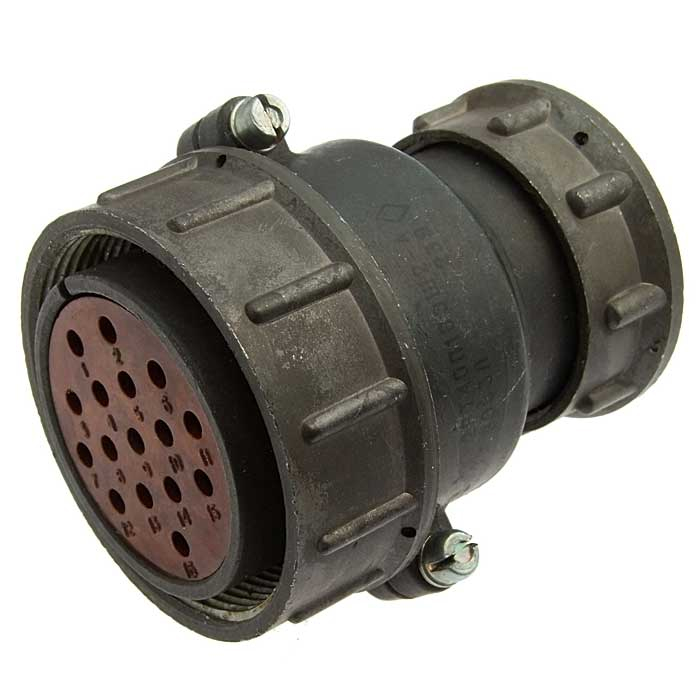

2РТ40П16НШ2-А Нур

Цена:

1100 ₽

Производитель: Нур

Технические характеристики

2РТ40П16НШ2-А — это розетка кабельная (иногда обозначается с суффиксом «Нур», указывающим на производителя АО «Нур») из серии цилиндрических низкочастотных соединителей 2РТ. Она предназначена для надежного соединения электрических цепей в промышленных и технических системах, включая внутреннее и наружное применение при защите от пыли и влаги.

Условное обозначение расшифровывается так:

2РТ — тип соединителя.
40 — условный размер корпуса.
П — кабельная часть с прямым патрубком.
16 — количество контактов.
Н — для неэкранированного кабеля.
Ш — розетка.
2 — сочетание контактов (14 шт. диаметром 1,5 мм + 2 шт. диаметром 2,5 мм).
А — модификация.

Рабочий ток: 10 А на контакты 1,5 мм и 25 А на контакты 2,5 мм. Максимальное напряжение постоянного тока — до 700 В. Сопротивление изоляции — не менее 1000 МОм (в нормальных условиях), метод монтажа — пайка, сочленение — резьбовое.

Количество циклов соединений-расчленений — 500, минимальная наработка — 1000 часов, срок хранения — 15–20 лет.

Габаритные размеры: диаметр 52,5 мм, длина 80,7 мм.

Рабочая температура: от -60°C до +100°C. Выдерживает вибрацию (1–1000 Гц, до 100 м/с²), удары (до 10 000 м/с² одиночные), линейное ускорение до 2000 м/с² и пониженное давление до 1,3·10^{-4} Па. Климатическое исполнение УХЛ или всеклиматическое.

Соединители подходят для надежной работы вных условиях, включая авиацию и промышленность.

Описание

Назначение соединителя 2РТ40П16НШ2-А

2РТ40П16НШ2-А — это кабельная розетка из серии цилиндрических низкочастотных соединителей 2РТ. Изделие предназначено для надёжного соединения электрических цепей в промышленных и технических системах. Розетка применяется как внутри помещений, так и снаружи, поскольку конструкция обеспечивает защиту от пыли и влаги.

Суффикс «Нур» в обозначении указывает на производителя — АО «Нур». Розетка относится к категории 2РТ40 и выпускается под артикулом 4716.

Расшифровка условного обозначения

Обозначение 2РТ40П16НШ2-А построено по стандартной схеме и несёт информацию о конструкции и электрических параметрах изделия:

2РТ — тип соединителя, цилиндрический низкочастотный;
40 — условный размер корпуса;
П — кабельная часть с прямым патрубком;
16 — общее количество контактов;
Н — исполнение для неэкранированного кабеля;
Ш — розетка;
2 — сочетание контактов: 14 штук диаметром 1,5 мм и 2 штуки диаметром 2,5 мм;
А — модификация изделия.

Такая расшифровка позволяет однозначно подобрать ответную часть и оценить пригодность розетки для конкретной схемы подключения ещё до монтажа.

Технические характеристики

Электрические параметры розетки определяются двумя группами контактов разного диаметра. Рабочий ток составляет 10 А на контактах диаметром 1,5 мм и 25 А на контактах диаметром 2,5 мм. Максимальное напряжение постоянного тока достигает 700 В. Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Монтаж выполняется пайкой, а сочленение с ответной частью — резьбовое, что обеспечивает механическую фиксацию и стабильный электрический контакт при нагрузках. Ресурс изделия характеризуется следующими значениями:

количество циклов соединений-расчленений — 500;
минимальная наработка — 1000 часов;
срок хранения — от 15 до 20 лет.

Габаритные размеры розетки: диаметр 52,5 мм, длина 80,7 мм. Эти параметры важны при компоновке узла и выборе места установки.

Условия эксплуатации

Рабочая температура розетки лежит в диапазоне от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате, одиночные удары с ускорением до 10 000 метров на секунду в квадрате, линейное ускорение до 2000 метров на секунду в квадрате, а также пониженное давление до 1,3 на 10 в минус четвёртой степени Паскаля.

Климатическое исполнение — УХЛ либо всеклиматическое. Сочетание перечисленных нагрузок и климатических исполнений делает соединители пригодными для надёжной работы в тяжёлых условиях, включая авиационную и промышленную технику.

Область применения

Розетка 2РТ40П16НШ2-А применяется там, где требуется разъёмное соединение электрических цепей с защитой от пыли и влаги. Благодаря неэкранированному исполнению и прямому патрубку для кабеля она удобна для монтажа жгутов и кабельных линий в ограниченном объёме.

Разное сочетание контактов позволяет одновременно коммутировать силовые и сигнальные цепи в одном соединителе: контакты диаметром 2,5 мм рассчитаны на ток до 25 А, а контакты диаметром 1,5 мм — на ток до 10 А. Резьбовое сочленение удерживает соединение при вибрации и ударах, а паяный монтаж даёт надёжный и долговечный контакт.

Изделие востребовано в промышленном оборудовании, технических системах и авиационной технике, то есть в тех областях, где к соединителям предъявляются повышенные требования по стойкости к внешним воздействиям и по ресурсу работы.
