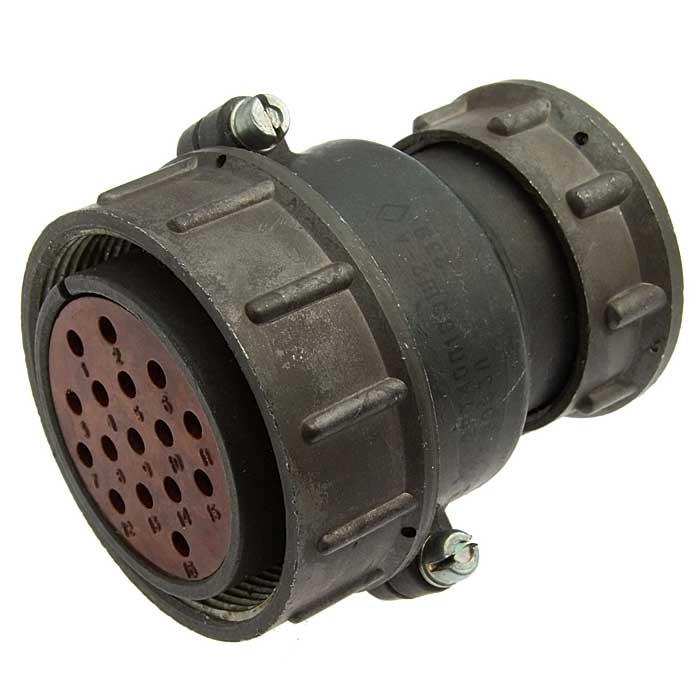

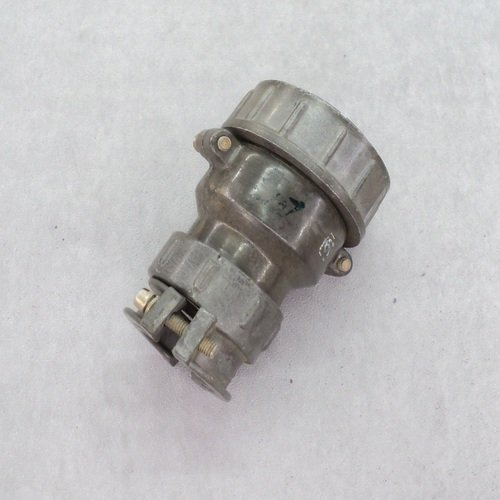

2РТ40П16НШ2 — это кабельная розетка (соединитель) серии 2РТ общего назначения, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре.​

Расшифровка обозначения

Условное обозначение 2РТ40П16НШ2 расшифровывается следующим образом: 2РТ — тип соединителя, 40 — условный размер корпуса, П — кабельная часть с прямым патрубком, 16 — количество контактов, Н — гайка патрубка для неэкранированного кабеля, Ш — розетка (гнездо), 2 — сочетание контактов.

Технические характеристики

Розетка имеет 16 контактов: 14 диаметром 1,5 мм и 2 диаметром 2,5 мм, с сопротивлением контакта не более 2,5 мОм (для 1,5 мм) и 1 мОм (для 2,5 мм). +1
Рабочий ток — до 10 А на контакт 1,5 мм и до 25 А на 2,5 мм, максимальное напряжение постоянного тока — 700 В, сопротивление изоляции — не менее 1000 МОм.​
Метод монтажа — пайка, сочленение — резьбовое, количество циклов соединения-расчленения — 500, наработка — минимум 1000 часов.

Габаритные размеры

Диаметр корпуса — 52,5 мм, длина — 80,7 мм.​

Условия эксплуатации

Температурный диапазон — от -60°C до +100°C (с учетом перегрева контактов до +180°C), климатическое исполнение — УХЛ.​
Соединитель выдерживает синусоидальную вибрацию (1–1000 Гц, до 100 м/с²), механические удары (до 10 000 м/с² одиночные, 1500 м/с² многократные) и пониженное давление до 1,3·10⁻⁴ Па. +1
Срок сохраняемости — 20 лет.​
