2РТ40П16НГ2А

Цена:

1650 ₽

Технические характеристики

2РТ40П16НГ2А

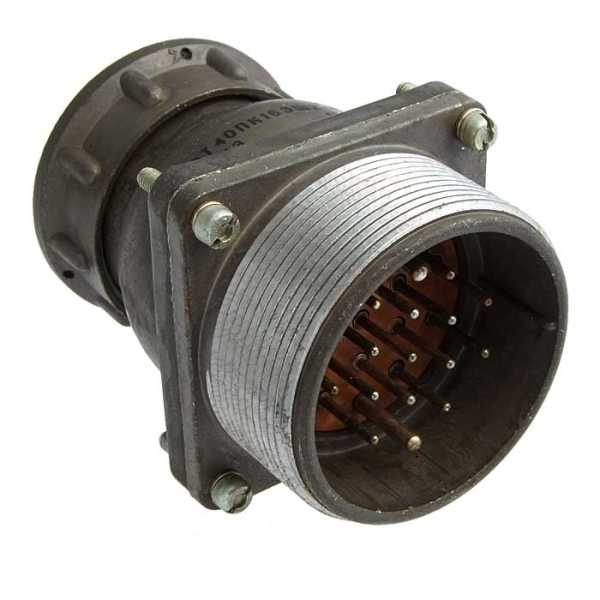

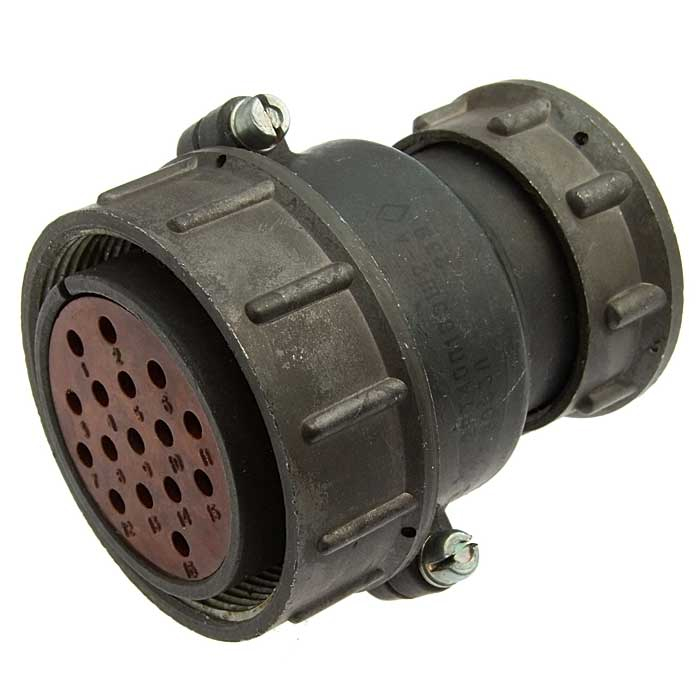

2РТ40П16НГ2А — это вилка кабельная с прямым патрубком из серии разъёмов 2РТ, предназначенная для соединений в радиоэлектронной и радиотехнической аппаратуре. Она имеет 16 контактов (обычно 14 шт. диаметром 1,5 мм и 2 шт. диаметром 2,5 мм), рабочий ток на контакт — 10 А (для 1,5 мм) и 25 А (для 2,5 мм), максимальное напряжение постоянного тока — до 700 В. Метод монтажа — пайка, сочленение — резьбовое, сопротивление контактов не превышает 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм), а сопротивление изоляции — не менее 1000 МОм.

Условия эксплуатации

Разъём работает при температуре от -60°C до +100°C (с учётом перегрева контактов — до +180°C) и пониженном давлении до 1,3·10⁻⁴ Па. Выдерживает синусоидальную вибрацию (1–1000 Гц, до 100 м/с²), механические удары (одиночный — 10 000 м/с², многократный — 1500 м/с²) и линейную нагрузку до 2000 м/с². Климатическое исполнение — УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли и влаги).

Надёжность и ресурс

Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов, срок сохраняемости — 20 лет. Габариты: диаметр около 52,5 мм, длина — 80,7 мм. Корпус металлический с полимерным основанием, контакты с покрытием серебром или никелем для улучшения соединения.

Описание

Назначение разъёма 2РТ40П16НГ2А

Вилка кабельная 2РТ40П16НГ2А с прямым патрубком относится к серии разъёмов 2РТ и предназначена для электрических соединений в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется надёжная коммутация цепей с передачей рабочего тока до 25 ампер на контакт при напряжениях постоянного тока до 700 вольт, а также там, где к соединению предъявляются повышенные требования по стойкости к вибрации, ударам и перепадам давления.

Конструктивно вилка выполнена с прямым патрубком, что упрощает подвод кабеля и монтаж в стеснённых условиях аппаратуры. Сочленение с ответной частью резьбовое, что обеспечивает механическую фиксацию и предотвращает самопроизвольное расчленение при вибрационных нагрузках.

Подтверждённые технические особенности

Разъём имеет 16 контактов. Из них обычно 14 контактов диаметром 1,5 миллиметра и 2 контакта диаметром 2,5 миллиметра. Рабочий ток на контакт составляет 10 ампер для контактов диаметром 1,5 миллиметра и 25 ампер для контактов диаметром 2,5 миллиметра. Максимальное напряжение постоянного тока достигает 700 вольт.

Метод монтажа — пайка. Сопротивление контактов не превышает 2,5 миллиома для контактов диаметром 1,5 миллиметра и 1 миллиом для контактов диаметром 2,5 миллиметра. Сопротивление изоляции составляет не менее 1000 мегаом, что подтверждает высокие изоляционные свойства изделия.

Корпус металлический с полимерным основанием. Контакты имеют покрытие серебром или никелем, что улучшает качество соединения и снижает переходное сопротивление. Габариты: диаметр около 52,5 миллиметра, длина около 80,7 миллиметра.

Условия эксплуатации и климатическое исполнение

Разъём работает в диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. С учётом перегрева контактов допускается работа до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени паскаля.

Синусоидальная вибрация: диапазон от 1 до 1000 герц, ускорение до 100 метров на секунду в квадрате.
Механический одиночный удар: ускорение до 10 000 метров на секунду в квадрате.
Механический многократный удар: ускорение до 1500 метров на секунду в квадрате.
Линейная нагрузка: ускорение до 2000 метров на секунду в квадрате.

Климатическое исполнение — УХЛ. Разъём подходит как для внутреннего, так и для наружного применения при условии защиты от пыли и влаги.

Надёжность, ресурс и применение

Заявленное количество сочленений-расчленений составляет 500 циклов. Минимальная наработка — 1000 часов, срок сохраняемости — 20 лет. Такие показатели позволяют использовать вилку в аппаратуре, рассчитанной на длительный срок службы и редкое обслуживание.

Коммутация силовых и сигнальных цепей в радиоэлектронной и радиотехнической аппаратуре.
Соединение кабельных линий с блоками и модулями, где требуется резьбовое сочленение.
Применение в условиях вибрации, ударов и пониженного давления.

Изделие поставляется под наименованием 2РТ40П16НГ2А, артикул 4713, категория 2РТ40. Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует, заполненные характеристики VirtueMart не предоставлены.
