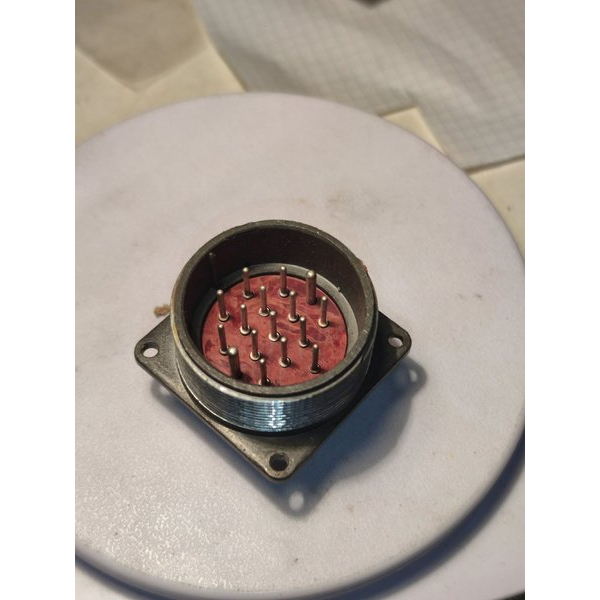

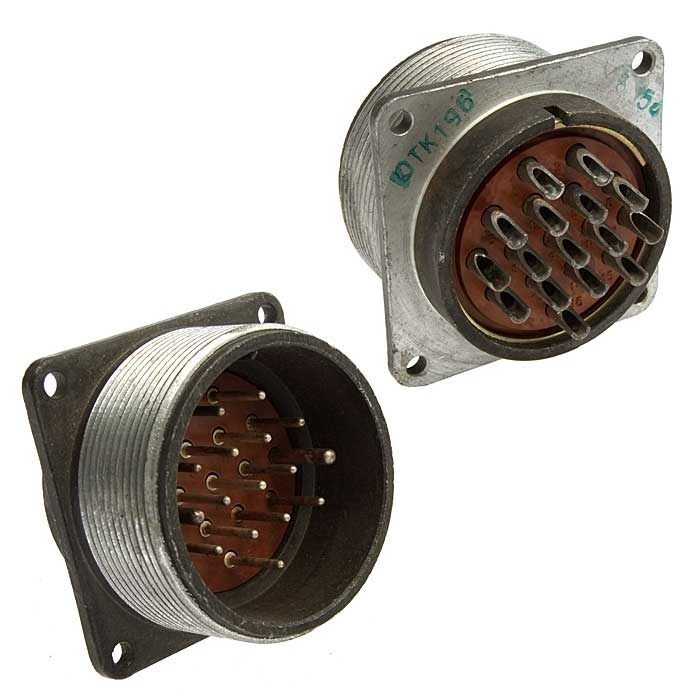

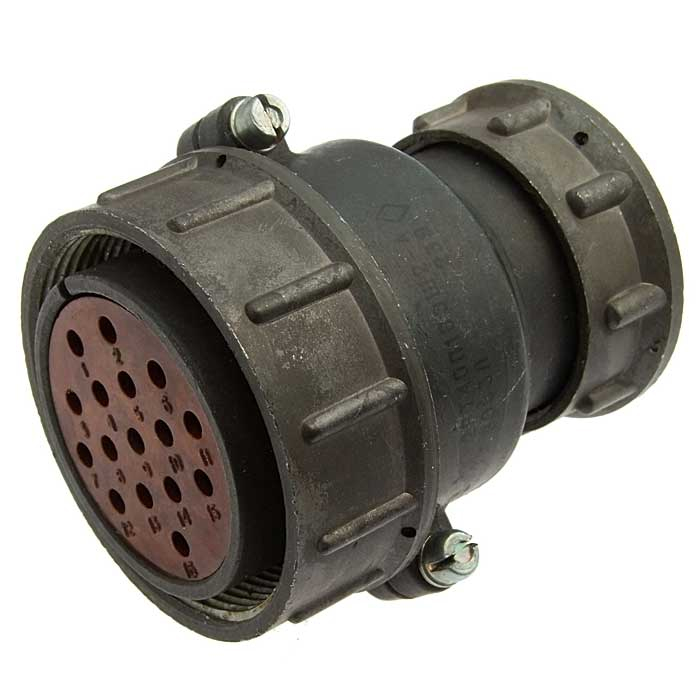

Назначение соединителя 2РТ40П16ЭШ2А

2РТ40П16ЭШ2А — приборная вилка блочного типа из серии разъёмов 2РТ. Изделие предназначено для создания надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Вилка применяется там, где требуется передача сигнала и питания по нескольким независимым цепям одновременно, а также там, где кабель нуждается в экранировании.

Конструкция относится к приборной части без патрубка, то есть рассчитана на установку непосредственно на корпус прибора или блока. Блочное исполнение позволяет использовать соединитель в составе стационарного оборудования, где важны компактность посадочного места и удобство коммутации.

Расшифровка обозначения

Маркировка соединителя построена по позиционному принципу, в котором каждая буква и цифра указывает на конкретную конструктивную особенность:

• 2РТ — тип соединителя, принадлежность к серии разъёмов 2РТ;
• 40 — условный размер корпуса;
• П — конструктивное исполнение приборной части без патрубка;
• 16 — количество контактов в соединителе;
• Э — наличие гайки для экранированного кабеля;
• Ш — вилка (плаг), то есть ответная часть соединения;
• 2 — сочетание контактов: 14 штук диаметром 1,5 мм и 2 штуки диаметром 2,5 мм;
• А — материал изолятора.

Такая расшифровка позволяет однозначно определить назначение и область применения изделия без обращения к дополнительной документации.

Электрические характеристики

Соединитель выполняется негерметичным, климатического исполнения УХЛ. Контакты изготовлены из серебра или никеля. Электрические параметры обеспечивают работу как в слаботочных цепях, так и в цепях с заметной токовой нагрузкой.

• Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм;
• Сопротивление контакта диаметром 2,5 мм — не более 1 мОм;
• Токовая нагрузка на контакт диаметром 1,5 мм — до 20 А;
• Токовая нагрузка на контакт диаметром 2,5 мм — до 35 А;
• Общая токовая нагрузка — до 190 А;
• Рабочее напряжение — до 850 В (амплитудное значение).

Разное сочетание контактов двух типоразмеров даёт возможность коммутировать в одном корпусе и сигнальные, и силовые цепи, что упрощает компоновку аппаратуры.

Условия эксплуатации и ресурс

Вилка рассчитана на работу в жёстких условиях, характерных для промышленного и специального оборудования. К числу подтверждённых воздействий относятся:

• вибрация с частотой от 1 до 5000 Гц при ускорении 30 g;
• удары с ускорением до 500 g;
• температурный диапазон от минус 60 до плюс 60 градусов Цельсия;
• пониженное давление до 1,3 на 10 в минус четвёртой степени Па;
• ресурс — 500 сочленений и 1000 часов наработки.

Совокупность этих параметров подтверждает пригодность соединителя для эксплуатации в условиях вибрации и экстремальных нагрузок.

Применение

2РТ40П16ЭШ2А применяется при монтаже с экранированными кабелями в цепях постоянного и переменного тока с частотой до 3 МГц. Наличие гайки для экранированного кабеля обеспечивает надёжное закрепление экрана и защиту от помех.

Типовые области использования — энергетика, телекоммуникации и промышленность. Соединитель востребован в аппаратуре, работающей с повышенными требованиями к устойчивости к вибрации и ударам, а также там, где замена или коммутация приборной части производятся многократно в течение срока службы изделия.
