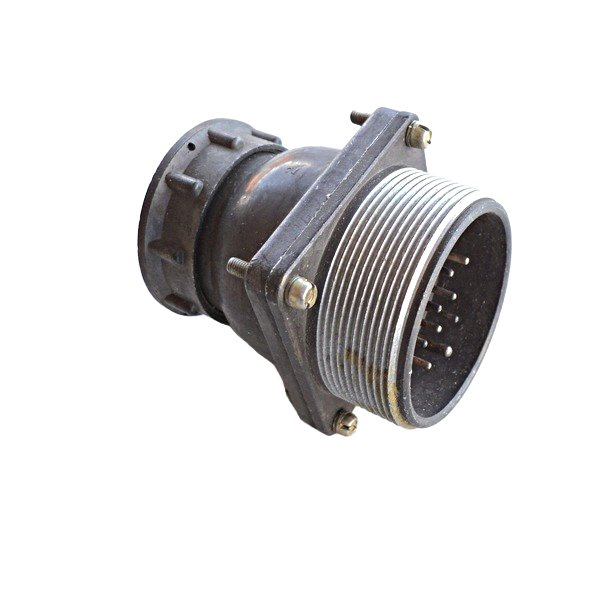

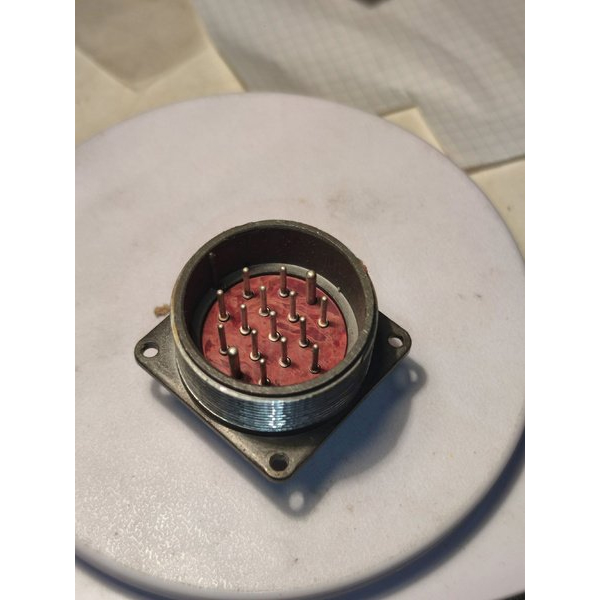

2РТ40П16ЭШ2-А — это блочная вилка из серии промышленных разъёмов типа 2РТ, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она относится к негерметичным соединителям климатического исполнения УХЛ или всеклиматического, с конструктивным исполнением приборной части П (без патрубка) и концевой гайкой Э для экранированного кабеля.

Основные характеристики

Соединитель имеет 16 контактов (обычно 14 шт. диаметром 1,5 мм и 2 шт. диаметром 2,5 мм), размер корпуса 40 и сочетание контактов 2. Максимальная токовая нагрузка на контакт — 10–20 А для Ø1,5 мм и 25–35 А для Ø2,5 мм, общая нагрузка до 190 А. Напряжение цепи достигает 700–850 В, сопротивление контакта не превышает 1–2,5 мОм, а изоляции — не менее 1000–5000 МОм.

Надёжность и условия эксплуатации

Вилка выдерживает 500 циклов сочленения-расчленения, наработку не менее 1000 часов и работает при температурах от -60°C до +60–100°C. Она устойчива к вибрации (1–5000 Гц, до 30 g), ударам (до 500 g) и пониженному давлению (до 1,3×10⁻⁴ Па).

Применение

Такие вилки блочные «5» используются в промышленных системах для надёжного подключения экранированных кабелей в жёстких условиях, включая вибрацию и перепады температур.
