Назначение изделия

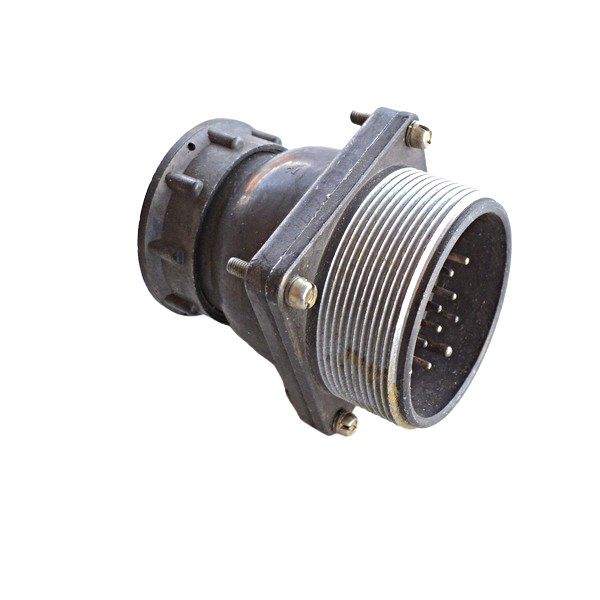

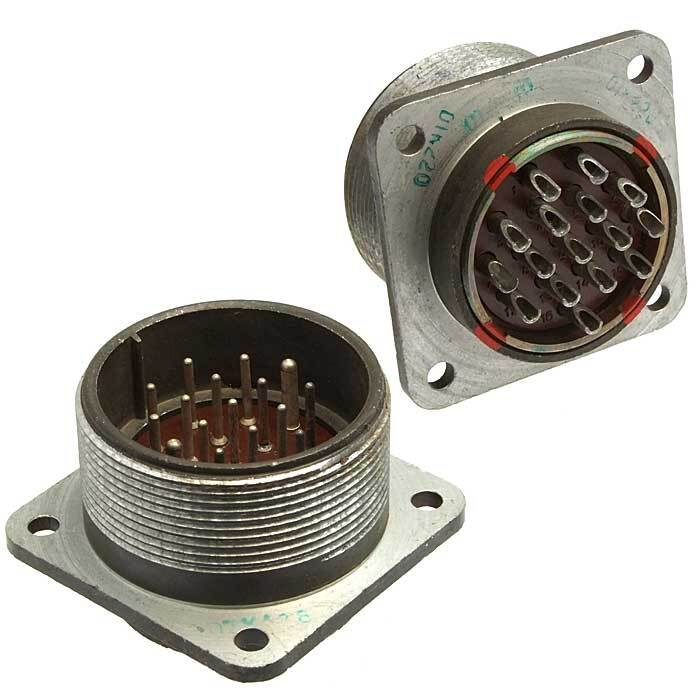

2РТ40П16ЭШ2-А — вилка блочная из группы соединителей типа 2РТ, условный размер корпуса 40. Изделие предназначено для соединения и разъединения электрических цепей и применяется в электрических и радиоаппаратах, где требуется надёжная коммутация цепей с высокими токами и напряжением. Вилка работает в составе разъёмного соединения совместно с ответной частью того же типоразмера и обеспечивает механическую фиксацию и электрический контакт по всем задействованным линиям.

Конструктивное исполнение — прямой патрубок, что определяет ориентацию подключаемого кабеля относительно корпуса и удобство монтажа в блочных и приборных компоновках.

Подтверждённые технические характеристики

Конструкция и контакты

• Тип соединителя: 2РТ.
• Условный размер корпуса: 40.
• Конструктивное исполнение: прямой патрубок (обозначение «П»).
• Общее количество контактов: 16, из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Исполнение по экранированию: для экранированного кабеля (обозначение «Э»).
• Материал изолятора: обозначение «А» (например, карболит).
• Покрытие контактов: серебро.

Электрические параметры

• Рабочий ток для контактов диаметром 1,5 мм: до 10 А.
• Рабочий ток для контактов диаметром 2,5 мм: до 25 А.
• Максимальное рабочее напряжение: до 700 В.
• Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм.
• Сопротивление контактов диаметром 2,5 мм: не более 1 мОм.
• Сопротивление изоляции: не менее 1000 МОм.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне климатических воздействий. Температура окружающего воздуха при эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Смена температур выдерживается в диапазоне от минус 60 градусов Цельсия до плюс 180 градусов Цельсия. Синусоидальная вибрация — в диапазоне частот от 1 Гц до 1000 Гц с ускорением до 100 метров на секунду в квадрате.

Габаритные размеры и масса

Размеры изделия составляют примерно 61,1 на 52,5 на 66,1 мм, масса — около 158 г. Указанные параметры важны при компоновке блока, выборе посадочного места и расчёте нагрузок на крепёж.

Применение и ресурс

Вилка предназначена для использования как во внутренних, так и в наружных условиях, при условии защиты от пыли и воды. Изделие широко применяется в различных областях электроники и радиотехники для обеспечения надёжного соединения в электрических цепях. Заявленная минимальная наработка на отказ составляет 1000 часов, срок службы — не менее 20 лет.

При монтаже следует учитывать различие в токовой нагрузке между контактами диаметром 1,5 мм и 2,5 мм: силовые цепи целесообразно подключать к контактам большего диаметра, что позволяет использовать изделие в смешанных схемах питания и сигнальных линий. Исполнение для экранированного кабеля и серебряное покрытие контактов обеспечивают стабильность перехода и сохранение параметров в течение всего срока службы.

Комплектация

По имеющимся данным сведения о комплектации не указаны. Изделие поставляется как вилка блочная 2РТ40П16ЭШ2-А; ответная часть, кабельные принадлежности и крепёж в комплект не входят.
