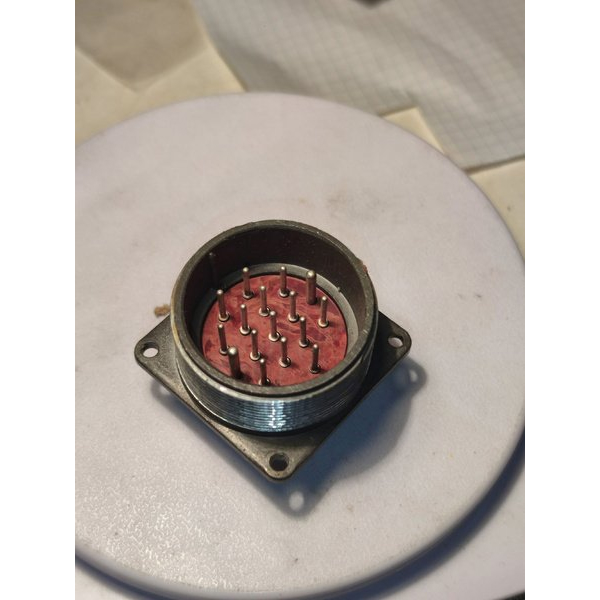

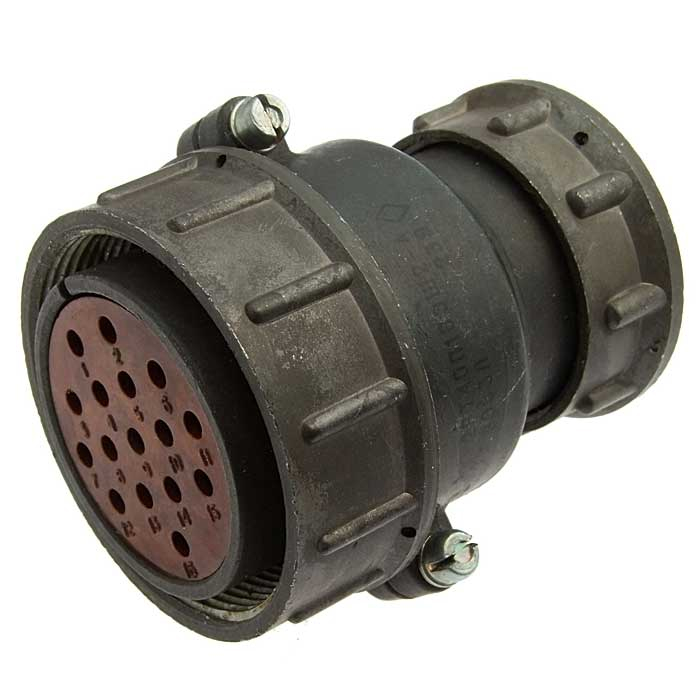

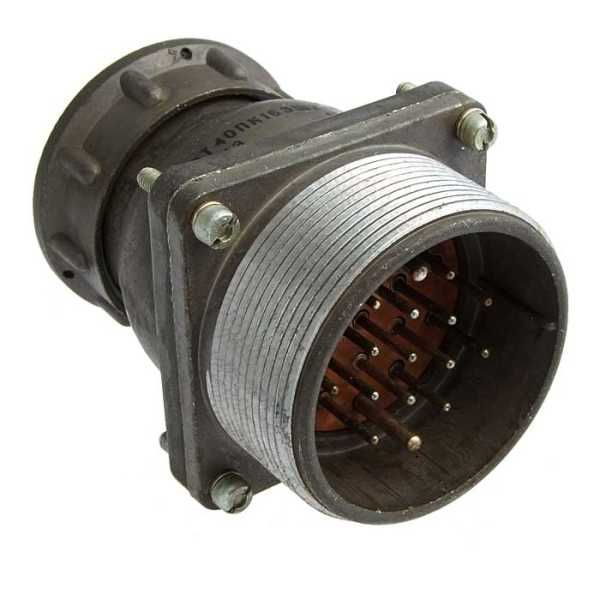

Назначение соединителя 2РТ40П16ЭШ2

2РТ40П16ЭШ2 — это приборная вилка (розеточная часть соединителя), относящаяся к типу соединителей 2РТ. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное соединение и разъединение электрических цепей. Вилка применяется в узлах и блоках электро- и радиоаппаратуры, обеспечивая электрическую стыковку цепей при монтаже, настройке и эксплуатации оборудования.

Артикул изделия — 4726, категория — 2РТ40. Соединитель относится к классу приборных соединителей, то есть рассчитан на работу внутри аппаратуры, а не на силовые промышленные сети общего назначения. Наименование «2РТ40П16ЭШ2» является полным обозначением конкретного исполнения, в котором закодированы тип серии, размер корпуса, число контактов и конструктивные особенности.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РТ40П16ЭШ2 построено по принятой для этой серии схеме, где каждый элемент указывает на конкретную характеристику исполнения:

• 2РТ — тип (серия) приборного соединителя;
• 40 — размер корпуса;
• П — вид патрубка: без патрубка;
• 16 — количество контактов;
• ЭШ — конструктивное исполнение вилки;
• 2 — сочетание контактов;
• А — материал изолятора, обозначаемый в серии этой литерой;
• серебро — покрытие контактов.

Таким образом, вилка имеет корпус размера 40, шестнадцать контактов, выполняется без патрубка и оснащается контактами с серебряным покрытием. Серебрение контактных поверхностей снижает переходное сопротивление и обеспечивает стабильность электрического контакта при многократных сочленениях. Материал изолятора, обозначенный литерой «А», выполняет функцию разделения и фиксации контактов, а также обеспечивает электрическую изоляцию между ними.

Контактная система

Соединитель содержит контакты двух типов диаметров, что отражено в его электрических параметрах. Такое сочетание позволяет использовать вилку одновременно для цепей с разной токовой нагрузкой в пределах одного корпуса, не прибегая к установке дополнительных соединителей.

Электрические параметры

Электрические характеристики вилки определяются диаметром применяемых контактов и приведены для двух типоразмеров:

• рабочий ток для контактов диаметром 1,5 мм — до 10 А;
• рабочий ток для контактов диаметром 2,5 мм — до 25 А;
• максимальное рабочее напряжение — не более 700 В постоянного тока;
• сопротивление контактов диаметром 1,5 мм — 2,5 мОм;
• сопротивление контактов диаметром 2,5 мм — 1 мОм;
• сопротивление изоляции — не менее 1000 МОм.

Низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают минимальные потери и надёжную развязку цепей. Допустимое рабочее напряжение до 700 В постоянного тока позволяет применять вилку в цепях питания и управления радиоэлектронной аппаратуры.

Механические и климатические характеристики

Вилка рассчитана на эксплуатацию в широком диапазоне условий и обладает следующими подтверждёнными параметрами:

• габаритные размеры — 42 на 48 на 48 мм;
• температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия;
• количество сочленений-расчленений — до 500;
• минимальная наработка — не менее 1000 часов;
• срок сохраняемости — не менее 20 лет.

Заявленный ресурс сочленений до 500 циклов определяет область применения вилки как соединителя, используемого при монтаже и периодическом обслуживании, а не для постоянных многократных переключений. Минимальная наработка не менее 1000 часов и срок сохраняемости не менее 20 лет подтверждают пригодность изделия для длительной эксплуатации и хранения в составе аппаратуры.

Применение и условия эксплуатации

Вилка 2РТ40П16ЭШ2 применяется для соединения и разъединения электрических цепей в узлах и блоках электро- и радиоаппаратуры. Она может использоваться как в условиях внутренней, так и наружной эксплуатации при условии защиты от пыли и влаги. Резьбовой метод монтажа обеспечивает надёжное механическое соединение и фиксацию сочленённых частей, что важно при воздействии вибрации и других механических нагрузок.

Благодаря рабочему диапазону температур от минус 60 до плюс 100 градусов Цельсия вилка подходит для работы в различных климатических условиях. Конструкция без патрубка и шестнадцатиконтактная схема делают её удобной для компактной компоновки в блоках радиоэлектронной аппаратуры, где требуется передача как слаботочных сигналов, так и цепей с током до 10 и до 25 А в зависимости от диаметра контакта.

При монтаже и эксплуатации следует учитывать, что защита от пыли и влаги при наружном применении должна обеспечиваться конструкцией самого блока или дополнительными мерами, поскольку соединитель предназначен для установки в составе аппаратуры. Соблюдение условий эксплуатации по температуре, току и напряжению гарантирует сохранение заявленных электрических и механических параметров в течение всего срока службы изделия.
