Назначение соединителя

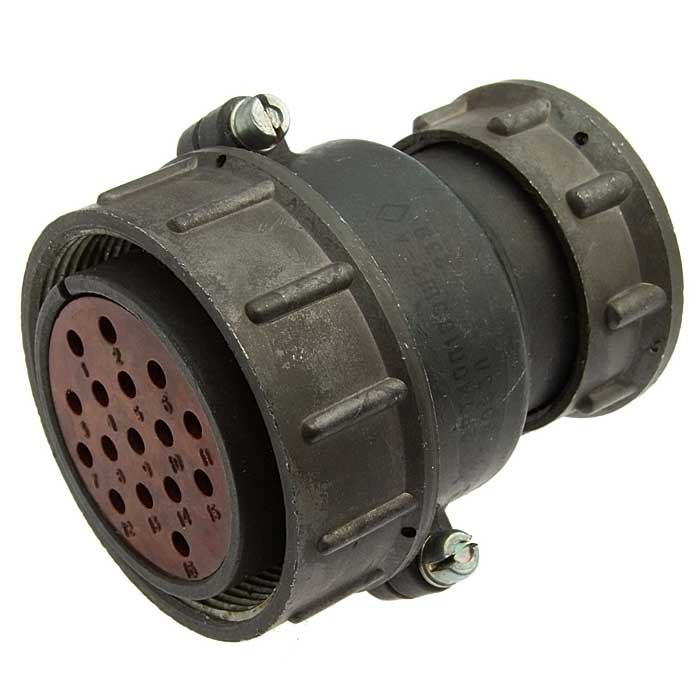

Розетка кабельная 2РТ40П16ЭШ2-А представляет собой электрический соединитель, предназначенный для соединения и разъединения электрических цепей в различных устройствах. Основная задача изделия — обеспечить надёжное и стабильное электрическое соединение проводов и кабелей, а также возможность их быстрого разъединения при необходимости.

Конструкция розетки ориентирована на работу с экранированным кабелем, что позволяет применять её в цепях, где требуется защита передаваемого сигнала от внешних электромагнитных помех. Соединитель относится к категории 2РТ40 и имеет условный размер корпуса 40.

Расшифровка обозначения

Обозначение 2РТ40П16ЭШ2-А складывается из отдельных позиций, каждая из которых несёт конкретную информацию о конструкции и особенностях изделия.

• 2РТ — тип соединителя.
• 40 — условный размер корпуса.
• П — прямой патрубок.
• 16 — количество контактов.
• Э — предназначена для экранированного кабеля.
• Ш — тип «розетка».
• 2 — обозначение сочетания контактов.
• А — материал изолятора.

Технические характеристики

Электрические и эксплуатационные параметры розетки определяют области её применения и допустимые режимы работы.

• Рабочий ток для контактов диаметром 1,5 мм — 10 А.
• Рабочий ток для контактов диаметром 2,5 мм — 25 А.
• Максимальное рабочее напряжение — не более 700 В.
• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.
• Количество сочленений и расчленений — до 500 раз.
• Минимальная наработка — 1000 часов.

Габариты и материалы

Корпус розетки изготовлен из алюминиевого сплава, например марки А-22, что обеспечивает механическую прочность и стойкость к условиям эксплуатации. Контакты имеют серебряное покрытие, которое способствует стабильности электрического соединения и снижению переходного сопротивления.

Габаритные размеры изделия составляют 61,1 на 52,5 на 66,1 мм.

Условия эксплуатации

Розетка рассчитана на работу в широком диапазоне климатических условий. Температура окружающего воздуха при эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Возможные колебания температуры достигают от минус 60 градусов Цельсия до плюс 180 градусов Цельсия.

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 1000 Гц с ускорением до 100 метров на секунду в квадрате, что подтверждает его пригодность для работы в условиях повышенных механических нагрузок.

Применение

Соединители типа 2РТ40П16ЭШ2-А используются в электронике и радиоаппаратуре для надёжного соединения проводов и кабелей. Благодаря стабильному электрическому соединению они подходят для применения как в бытовых, так и в промышленных условиях. Наличие исполнения для экранированного кабеля делает розетку востребованной в устройствах, где важна помехозащищённость линий связи.
