Назначение соединителя 2РТ40П16ЭШ2-А

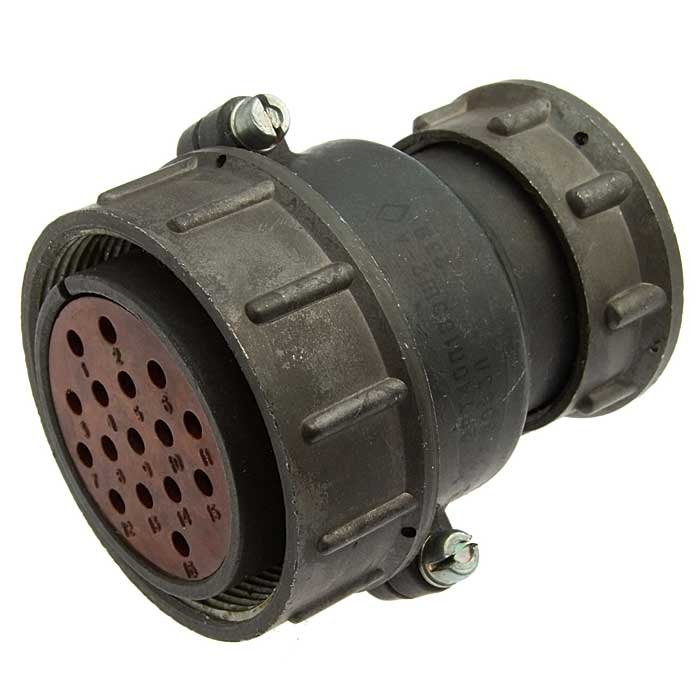

Соединитель 2РТ40П16ЭШ2-А представляет собой кабельную розетку с прямым патрубком, предназначенную для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках электро- и радиоаппаратуры, где требуется надёжная коммутация цепей с повышенным числом контактов и различными значениями рабочего тока.

Розетка относится к категории кабельных соединителей, то есть монтируется на кабеле и обеспечивает механическое и электрическое сопряжение с ответной частью. Условный размер корпуса — 40. Артикул товара — 4730, категория — 2РТ40.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Тип соединителя: кабельная розетка с прямым патрубком.
• Условный размер корпуса: 40.
• Количество контактов: 16, из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Рабочий ток для контактов диаметром 1,5 мм: до 10 А.
• Рабочий ток для контактов диаметром 2,5 мм: до 25 А.
• Максимальное рабочее напряжение: до 700 В постоянного тока и до 850 В переменного тока.
• Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм.
• Сопротивление контактов диаметром 2,5 мм: не более 1 мОм.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Минимальная наработка: не менее 1000 часов.
• Количество сочленений и расчленений: до 500 раз.
• Рабочие температуры: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Климатическое исполнение: УХЛ (умеренно холодный климат).

Конструкция и материалы

Корпус соединителя изготовлен из алюминиевого сплава А-22, что обеспечивает прочность конструкции и устойчивость к механическим воздействиям. Вставка, выполняющая роль изолятора, выполнена из карболита. Контакты имеют серебряное покрытие, которое способствует стабильности переходного сопротивления и снижению потерь при коммутации.

Применённые материалы и покрытие контактов рассчитаны на работу в условиях умеренно холодного климата, соответствующего климатическому исполнению УХЛ. Сочетание металлического корпуса и карболитового изолятора позволяет использовать розетку как в закрытых помещениях, так и на открытом воздухе при условии защиты от пыли и влаги.

Область применения и особенности эксплуатации

Соединители типа 2РТ40П16ЭШ2-А предназначены для соединения и разъединения электрических цепей в узлах и блоках электро- и радиоаппаратуры. Наличие контактов двух типоразмеров позволяет в рамках одного соединителя коммутировать как сигнальные цепи с рабочим током до 10 А, так и более нагруженные силовые цепи с рабочим током до 25 А.

Изделие допускает многократную коммутацию: ресурс составляет до 500 сочленений и расчленений, а минимальная наработка — не менее 1000 часов. Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия позволяет эксплуатировать розетку в широком спектре условий, включая умеренно холодный климат.

Благодаря прочной конструкции корпуса из алюминиевого сплава А-22, изолятору из карболита и серебряному покрытию контактов соединитель обеспечивает стабильные электрические параметры: низкое сопротивление контактов и высокое сопротивление изоляции не менее 1000 МОм в нормальных климатических условиях.

При монтаже и эксплуатации следует учитывать требования по защите от пыли и влаги при использовании на открытом воздухе, а также соблюдать предельные значения рабочего напряжения и тока для каждого типоразмера контактов. Данный соединитель является практичным выбором для применения в различных электрических системах, где важны надёжность соединения и качество применяемых материалов.
