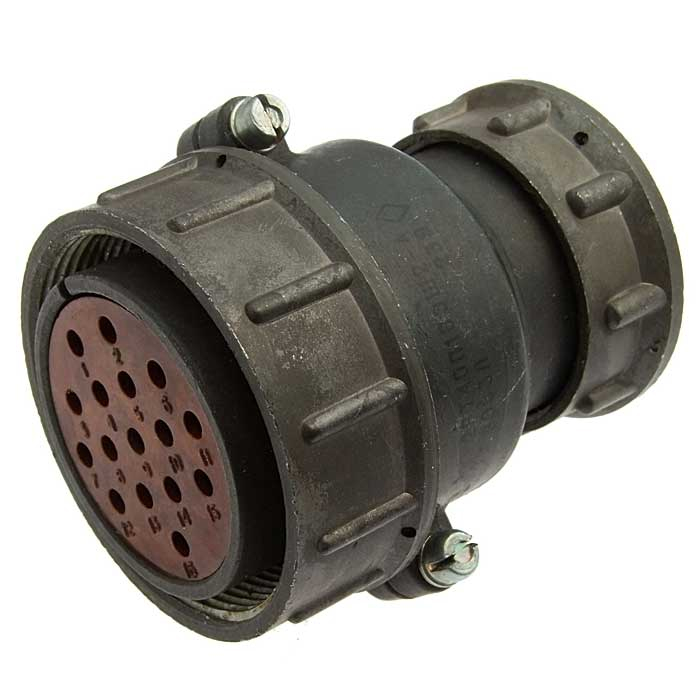

Назначение соединителя 2РТ40П16ЭШ2

Розетка 2РТ40П16ЭШ2 относится к классу цилиндрических низкочастотных соединителей серии 2РТ и предназначена для использования в электрических цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Основное назначение таких соединителей — быстрое и надёжное подключение, а также отключение электрических цепей в узлах и блоках электроаппаратуры. Розеточная часть образует пару с ответной вилкой серии 2РТ и может применяться как в составе блочного (приборного) соединения, так и в качестве кабельной части.

Изделие востребовано там, где требуется передача электрического сигнала и питающего напряжения через разъёмное сочленение при повышенных требованиях к механической прочности и стабильности контакта. Розетка подходит для монтажа внутри аппаратуры и для наружной установки в климатическом исполнении УХЛ.

Конструкция и расшифровка обозначения

Маркировка 2РТ40П16ЭШ2 содержит ключевые сведения о конструкции изделия, и её удобно разобрать по элементам:

• 2РТ — тип соединителя, цилиндрический низкочастотный разъём серии 2РТ.
• 40 — условный размер корпуса, определяющий габариты сочленения и допустимые размеры присоединяемого кабеля.
• П — прямое исполнение патрубка, то есть вывод кабеля направлен вдоль оси соединителя.
• 16 — количество контактов в соединителе.
• Э — исполнение для экранированного кабеля.
• Ш — конструктивное исполнение розетки в данном варианте серии.

Конструктивно соединитель состоит из двух частей — вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Розеточная часть 2РТ40П16ЭШ2 устанавливается на ответной стороне соединения и обеспечивает приём вилки. Сочленение частей выполняется резьбовым методом, что даёт плотный механический контакт и исключает самопроизвольное разъединение при вибрации и в условиях эксплуатационных нагрузок. Монтаж проводов выполняется пайкой либо объёмным монтажом.

Технические характеристики

Ниже приведены подтверждённые параметры, относящиеся к соединителям данного типа:

• Тип соединителя: 2РТ.
• Условный размер корпуса: 40.
• Количество контактов: 16.
• Вид патрубка: прямой, для экранированного кабеля (обозначение Э).
• Метод сочленения: резьбовой.
• Монтаж проводов: пайка или объёмный монтаж.
• Рабочий ток на одиночный контакт: от 10 до 200 А в зависимости от диаметра контакта.
• Покрытие контактов: серебро или никель.
• Сопротивление контактов: до 2,5 мОм при диаметре контакта 1,5 мм; до 1 мОм при диаметре контакта 2,5 мм.
• Частотный диапазон: цепи постоянного и переменного тока с частотой до 3 МГц.

Указанные значения позволяют подбирать соединитель под конкретную нагрузку с учётом диаметра контактной пары и требуемого переходного сопротивления. Комбинация резьбового сочленения и покрытия контактов обеспечивает стабильность электрического соединения при многократных циклах подключения и отключения.

Применение и условия эксплуатации

Соединители 2РТ40П16ЭШ2 применяются для подключения и отключения электрических цепей в узлах и блоках электроаппаратуры. Они подходят как для внутреннего, так и для наружного монтажа в климатическом исполнении УХЛ согласно техническим условиям ОСТ В110121–91. Это делает их пригодными для использования в составе приборных стоек, пультов, блоков питания и других устройств, где требуется разъёмное соединение с экранированным кабелем.

Исполнение для экранированного кабеля позволяет применять розетку в цепях, где важна защита от внешних электромагнитных помех и снижение уровня собственного излучения кабельной сборки. Резьбовое сочленение и прямой патрубок упрощают прокладку кабеля по прямой линии и обеспечивают надёжную фиксацию ответной части. Возможность пайки или объёмного монтажа даёт гибкость при сборке аппаратуры, в том числе в условиях ремонтного и мелкосерийного производства.

Гарантийные показатели

Для изделий данной серии установлен гарантийный срок хранения не менее двадцати лет со дня изготовления, а также гарантийная наработка — минимум тысяча часов во всех режимах эксплуатации или сто тысяч часов при облегчённых условиях использования. Эти показатели подтверждают длительный ресурс соединителя и его пригодность для аппаратуры, рассчитанной на продолжительную работу и длительное хранение на складе перед вводом в эксплуатацию.

Артикул товара в каталоге — 4727, категория — 2РТ40. Производитель в предоставленных данных не указан. При подборе ответной вилки и кабеля следует ориентироваться на условный размер корпуса 40, количество контактов 16 и исполнение для экранированного кабеля.
