Соединитель 2РТ40П16ЭШ2-А: надёжное подключение для аппаратуры

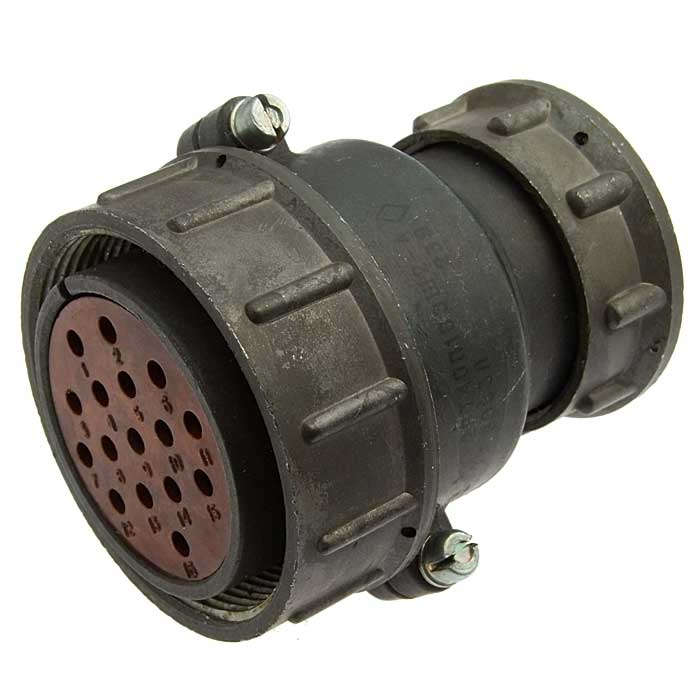

2РТ40П16ЭШ2-А — низкочастотный цилиндрический электрический соединитель серии 2РТ, выполненный в виде кабельной розетки с прямым патрубком для экранированного кабеля. Разъём предназначен для многократного соединения и разъединения цепей в составе радиоэлектронной, измерительной, промышленной и специальной аппаратуры.

Конструкция с резьбовым сочленением обеспечивает устойчивую механическую фиксацию ответных частей. Одношпоночная поляризация исключает неправильную ориентацию при подключении, что особенно важно при монтаже многоконтактных кабельных сборок и обслуживании оборудования.

Ключевые характеристики 2РТ40П16ЭШ2-А

Контактная группа включает 14 гнездовых контактов диаметром 1,5 мм и 2 силовых контакта диаметром 2,5 мм. Такое распределение позволяет одновременно передавать сигнальные и питающие цепи через один разъём. Номинальный ток для меньших контактов достигает 10 А, а для контактов увеличенного диаметра — 25 А.

Конструкция и особенности

Розетка 2РТ40П16ЭШ2-А относится к негерметичным теплостойким соединителям. Корпус обычно выполнен из алюминиевого сплава, а изоляционная вставка — из карболита. Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и сохранению стабильных электрических характеристик в процессе эксплуатации.

Прямой патрубок и гайка для экранированного кабеля позволяют организовать аккуратный кабельный ввод и поддержать непрерывность экранирования. Это полезно в цепях, чувствительных к электромагнитным помехам, а также в аппаратуре с плотной компоновкой проводки.

Резьбовая фиксация защищает соединение от самопроизвольного разъединения при вибрации и механических воздействиях. При этом для установки и обслуживания не требуется сложная оснастка: проводники закрепляют на хвостовиках контактов пайкой.

Области применения

Разъём 2РТ40П16ЭШ2-А применяется в узлах, где требуется надёжное многоконтактное разъёмное соединение кабеля с оборудованием:

• в блоках промышленной автоматики и управления;

• в измерительных и испытательных комплексах;

• в системах электропитания, контроля и сигнализации;

• в радиоэлектронной аппаратуре;

• в шкафах управления, приборных стойках и кабельных жгутах;

• в оборудовании, работающем при вибрации и температурных перепадах.

Соединитель рассчитан на работу в цепях постоянного и переменного тока, включая низкочастотные электрические соединения. Минимальная наработка указывается на уровне 1000 часов, а срок сохраняемости — не менее 20 лет при соблюдении требований хранения и эксплуатации.

Что учитывать при монтаже

При подборе ответной части необходимо проверить совпадение серии, типоразмера корпуса, контактного набора, поляризации и исполнения кабельного ввода. Для 2РТ40П16ЭШ2-А принципиальны 16-контактная компоновка и набор из 14 контактов Ø 1,5 мм и 2 контактов Ø 2,5 мм.

Перед пайкой рекомендуется распределить цепи по допустимому току: силовые линии подключать к двум контактам увеличенного диаметра, а сигнальные, управляющие и маломощные цепи — к 14 контактам Ø 1,5 мм. Также важно обеспечить качественную разделку экрана, исключить перегрев изолятора во время пайки и предусмотреть защиту негерметичного разъёма от прямого попадания пыли и влаги при наружном размещении.
