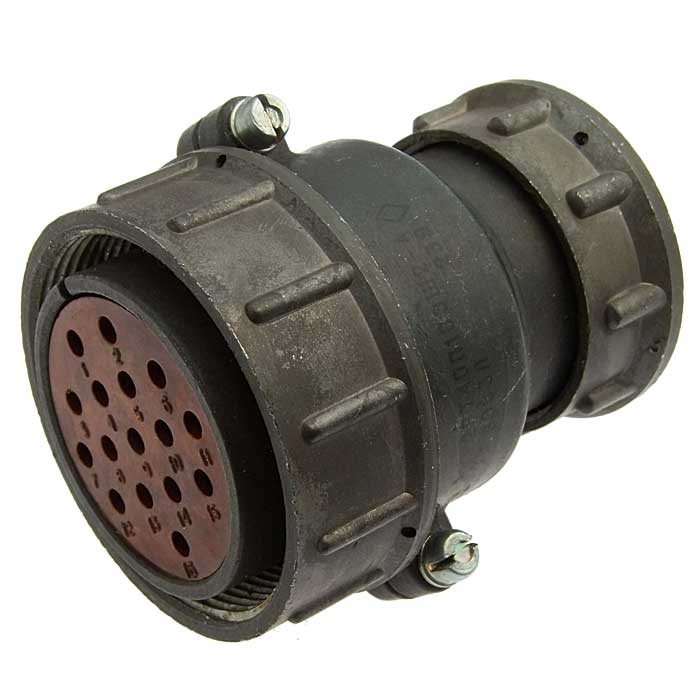

2РТ40П16ЭШ2 — надежный цилиндрический разъем для промышленной аппаратуры

2РТ40П16ЭШ2 — многоконтактный низкочастотный цилиндрический соединитель серии 2РТ, рассчитанный на создание надежных разъемных соединений в электрических цепях промышленного, приборного, радиотехнического и специального оборудования. Конструкция с резьбовой фиксацией помогает сохранять устойчивый контакт при вибрациях, механических нагрузках и регулярном обслуживании оборудования.

Разъем применяется там, где необходимо объединить в одном соединении сигнальные и силовые цепи, обеспечить однозначную ориентацию при подключении и сохранить стабильные электрические характеристики в сложных условиях эксплуатации. Серия 2РТ предназначена для работы в цепях постоянного и переменного тока, включая частоты до 3 МГц.

Расшифровка маркировки

Обозначение 2РТ40П16ЭШ2 содержит ключевые сведения о конструкции и контактной группе:

Контактная группа сочетания № 2 включает 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм . Такое решение позволяет использовать компактные контакты для цепей управления, сигнализации и измерения, а более крупные — для линий с повышенной токовой нагрузкой.

Технические характеристики

Для 2РТ40П16ЭШ2 характерны следующие ориентировочные электрические и эксплуатационные параметры:

• Количество контактов: 16.

• Контакты: 14 × Ø 1,5 мм и 2 × Ø 2,5 мм.

• Максимальный ток на контакт Ø 1,5 мм: до 10 А.

• Максимальный ток на контакт Ø 2,5 мм: до 25 А.

• Максимальное рабочее напряжение постоянного тока: до 700 В.

• Сопротивление контакта Ø 1,5 мм: не более 2,5 мОм.

• Сопротивление контакта Ø 2,5 мм: не более 1 мОм.

• Сопротивление изоляции: не менее 1000 МОм.

• Ресурс соединителя: до 500 циклов сочленения и расчленения.

• Минимальная наработка: не менее 1000 часов.

• Рабочий температурный диапазон: ориентировочно от −60 до +100 °C, в зависимости от исполнения и документации на конкретную партию.

Контакты обычно выполняются из латуни с серебряным покрытием. Серебрение снижает переходное сопротивление и способствует стабильной работе контактной пары при передаче тока, а алюминиевый корпус обеспечивает механическую прочность при сравнительно небольшой массе.

Конструктивные особенности

Главная особенность 2РТ40П16ЭШ2 — резьбовое сочленение . После соединения вилки с ответной частью накидная гайка фиксирует разъем и уменьшает риск самопроизвольного размыкания при вибрации или перемещении оборудования.

Одношпоночная поляризация корпуса исключает неправильную взаимную ориентацию частей разъема при подключении. Это особенно важно при большом количестве цепей, где ошибочная коммутация может привести к повреждению аппаратуры или нарушению работы системы. Для монтажа обычно применяется пайка выводов, что позволяет получить долговечное электрическое соединение внутри шкафа, корпуса устройства или кабельной сборки.

Исполнение с индексом «Э» ориентировано на использование экранированных кабелей. Это актуально для цепей датчиков, измерительных каналов, систем связи, приводной автоматики и другого оборудования, чувствительного к электромагнитным помехам.

Где применяется 2РТ40П16ЭШ2

Разъем 2РТ40П16ЭШ2 подходит для оборудования, в котором требуется соединить несколько силовых и сигнальных линий через единый надежный интерфейс:

• Промышленные системы автоматизации и управления.

• Шкафы управления, контрольно-измерительные комплексы и пульты операторов.

• Электроприводы, испытательные стенды и технологическое оборудование.

• Радиотехнические и электронные устройства общего назначения.

• Кабельные сборки для приборных модулей и распределительных систем.

• Оборудование, работающее при пониженных температурах, вибрации и периодических механических воздействиях.

Например, 14 маломощных контактов могут использоваться для дискретных сигналов, обратной связи и измерительных цепей, а два контакта Ø 2,5 мм — для питания исполнительного устройства либо отдельной силовой линии. Это позволяет сократить число отдельных разъемов и упорядочить внутреннюю коммутацию.

Что проверить перед применением

При подборе ответной части и подготовке монтажа важно сопоставить не только серию и размер корпуса, но и полное обозначение соединителя:

• Совместимость вилки и розетки по серии 2РТ, размеру 40 и сочетанию контактов 16ЭШ2.

• Полярность и расположение шпоночного паза.

• Диаметры, количество и назначение контактов.

• Тип приборной или кабельной части.

• Наличие требований к экранированию кабеля.

• Допустимый ток по каждому контакту и суммарную нагрузку.

• Температурные, климатические и вибрационные условия конкретной установки.

• Соответствие технической документации, чертежу и требованиям проекта.

2РТ40П16ЭШ2 — функциональное решение для систем, где необходимы механическая прочность, четкая поляризация, надежная резьбовая фиксация и возможность передачи одновременно сигнальных и силовых цепей через 16-контактное цилиндрическое соединение.
