Назначение изделия

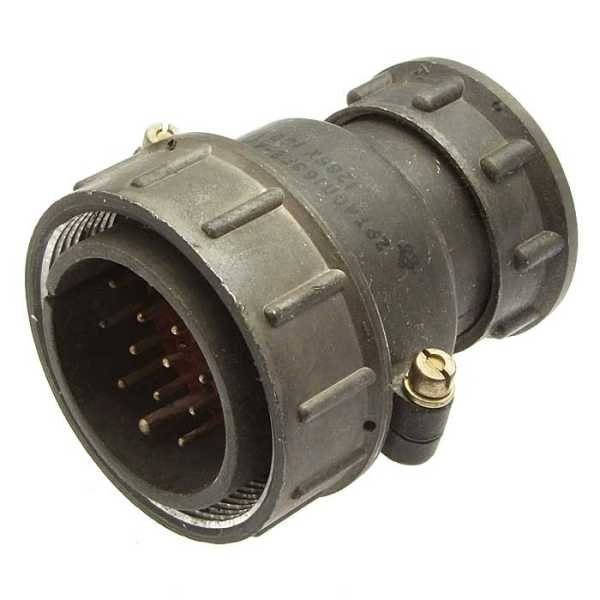

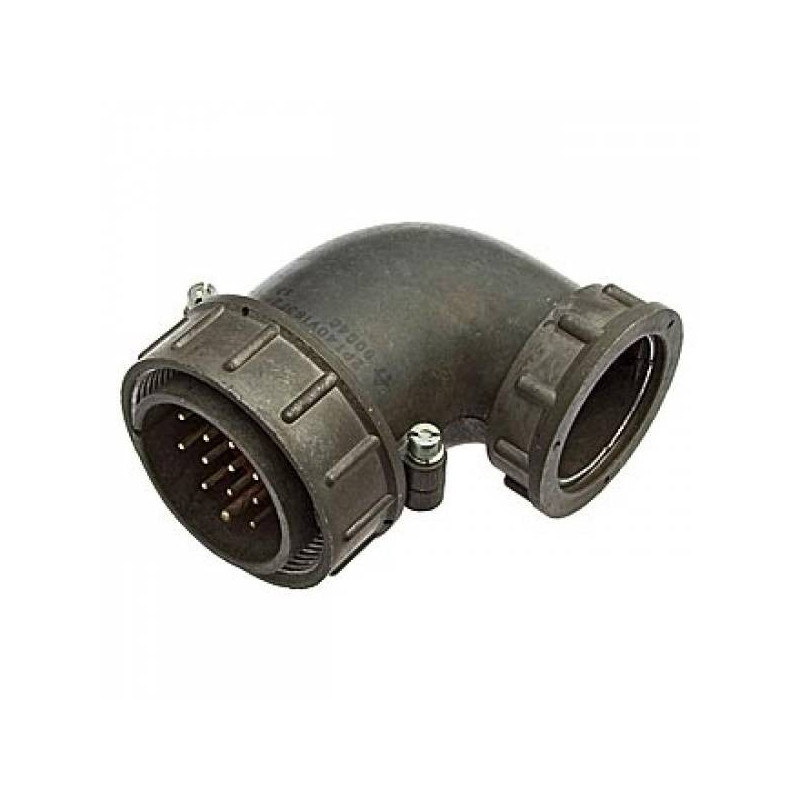

2РТ40П16ЭГ2-А — кабельная вилка серии 2РТ с условным размером корпуса 40, предназначенная для соединения экранированных и неэкранированных кабелей в электрических цепях. Изделие применяется как для внутреннего, так и для наружного использования, поскольку конструкция обеспечивает защиту от пыли и влаги. Вилка входит в состав соединителей типа 2РТ и работает в паре с ответной частью посредством резьбового сочленения.

По назначению и присоединительным параметрам изделие относится к категории приборных соединителей, используемых для коммутации кабельных линий. В предоставленных данных товар одновременно обозначен как вилка кабельная и как приборная розетка; ниже характеристики приведены строго по имеющемуся описанию без дополнительных допущений.

Технические характеристики

Основные электрические и конструктивные параметры соединителя определяются типом корпуса и количеством контактов.

• Тип соединителя: 2РТ.
• Условный размер корпуса: 40.
• Количество контактов: 16, из них 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Рабочий ток для контактов диаметром 1,5 мм: до 10 А.
• Рабочий ток для контактов диаметром 2,5 мм: до 25 А.
• Максимальное рабочее напряжение: не более 700 В постоянного тока.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Сопротивление контактов диаметром 1,5 мм: 2,5 мОм.
• Сопротивление контактов диаметром 2,5 мм: 1 мОм.

Условия эксплуатации

Изделие рассчитано на работу в широком диапазоне климатических воздействий и соответствует климатическому исполнению УХЛ. Температурный диапазон эксплуатации составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Смена температур с учётом перегрева контактов — от минус 60 градусов Цельсия до плюс 180 градусов Цельсия.

По пониженному атмосферному давлению указано рабочее значение до 1,3 умножить на 10 в степени минус 4 Паскаля. Соединитель может использоваться в различных условиях эксплуатации, включая воздействие вибрации и механических ударов.

Механические характеристики

• Количество циклов соединения и рассоединения: до 500 раз.
• Минимальная наработка: не менее 1000 часов.
• Габаритные размеры: 61,1 на 52,5 на 66,1 мм.

Конструкция и монтаж

Монтаж изделия выполняется методом пайки. Сочленение соединителей резьбовое, что обеспечивает механическую фиксацию ответных частей и стабильность электрического контакта при эксплуатационных нагрузках. Наличие контактов двух типоразмеров — 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм — позволяет распределять цепи с разной токовой нагрузкой в пределах одного соединителя.

Защита от пыли и влаги делает возможным применение изделия как внутри помещений, так и на открытом воздухе. Совокупность характеристик — диапазон рабочих температур, стойкость к вибрации и ударам, а также климатическое исполнение УХЛ — определяет области применения в составе кабельных сборок и электрических цепей, где требуются соединители типа 2РТ с корпусом размера 40.

Применение

Изделие применяется в электрических цепях для соединения экранированных и неэкранированных кабелей. Допускается эксплуатация во внутренних и наружных условиях с защитой от пыли и влаги. Благодаря климатическому исполнению УХЛ и устойчивости к механическим воздействиям соединитель может использоваться в различных условиях эксплуатации, включая вибрацию и механические удары.

Комплектация и сведения о товаре

Артикул изделия: 4723. Категория: 2РТ40. Производитель в предоставленных данных не указан. Комплектация, гарантийные условия, страна производства, сертификаты и стандарты в исходных данных не приведены, поэтому в описании не указываются. Характеристики VirtueMart для данного товара не заполнены.
