Назначение соединителя 2РТ40П16ЭГ2-А

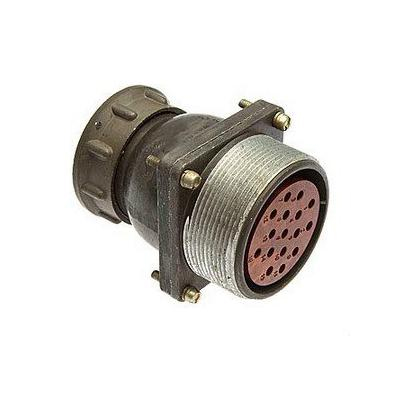

2РТ40П16ЭГ2-А — цилиндрический электрический соединитель общего назначения с шестнадцатью контактами, предназначенный для надёжного электрического соединения цепей в радиоэлектронной и радиотехнической аппаратуре. Разъём применяется там, где требуется передача значительных токов при умеренных рабочих напряжениях, а также там, где важна стойкость к механическим и климатическим воздействиям.

Изделие относится к категории 2РТ40 и позиционируется как соединитель общего назначения, то есть не является узкоспециализированным герметичным изделием. Допускается эксплуатация во внутренних и наружных условиях при наличии защиты от пыли и воды. Артикул товара — 4722. Производитель в представленных данных не указан.

Конструкция и контактная система

Соединитель выполнен в цилиндрическом корпусе и имеет шестнадцать контактов двух типов, различающихся диаметром и допустимой токовой нагрузкой. Такое сочетание позволяет одновременно коммутировать силовые и вспомогательные цепи в одном разъёме.

• Четырнадцать контактов диаметром 1,5 мм с максимальной токовой нагрузкой до 20 ампер на контакт.
• Два контакта диаметром 2,5 мм с максимальной токовой нагрузкой до 35 ампер на контакт.
• Суммарная токовая нагрузка на соединитель — до 190 ампер.
• Рабочее напряжение — до 700–850 вольт.
• Сопротивление контакта — не более 2,5 миллиома.
• Сопротивление изоляции — не менее 1000–5000 мегаом.
• Монтаж проводников — пайка.
• Покрытие контактов — серебро или никель.
• Исполнение — розетка приборная либо вилка кабельная.

Указанные электрические параметры подтверждены в описании изделия и определяют область его применения: цепи с повышенными токами и рабочими напряжениями, где предъявляются требования к стабильности переходного сопротивления контакта.

Условия эксплуатации и стойкость к воздействиям

Соединитель негерметичный, климатического исполнения УХЛ. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия; при этом допускается перегрев контактов до плюс 180 градусов Цельсия. Такие параметры позволяют использовать разъём в аппаратуре, работающей в широком спектре температурных условий.

Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате, а также удары с ускорением до 5000 метров на секунду в квадрате. Отдельно нормируется работа при пониженном давлении — до 1,3 на 10 в минус четвёртой степени паскаля. Ресурс по количеству сочленений и расчленений составляет до 500 циклов.

Совокупность этих характеристик делает соединитель пригодным для аппаратуры, подвергающейся вибрации, ударным воздействиям и перепадам давления, в том числе для бортовых и стационарных радиоэлектронных комплексов.

Применение и особенности использования

Основная область применения 2РТ40П16ЭГ2-А — радиоэлектронная и радиотехническая аппаратура, где требуется надёжное соединение цепей с токами до 190 ампер суммарно и рабочими напряжениями до 700–850 вольт. Разъём может использоваться как в составе приборной части, так и в составе кабельной сборки, в зависимости от выбранного исполнения — розетки или вилки.

При монтаже следует учитывать, что соединение проводников выполняется пайкой, а негерметичность конструкции требует защиты от прямого воздействия пыли и воды при наружной эксплуатации. Контакты с покрытием из серебра или никеля обеспечивают стабильное переходное сопротивление не более 2,5 миллиома, что важно для силовых цепей.

Благодаря сочетанию четырнадцати контактов диаметром 1,5 мм и двух контактов диаметром 2,5 мм, соединитель удобно применять в схемах, где необходимо раздельное питание силовых линий и сигнальных цепей в рамках одного разъёмного соединения. Ресурс до 500 циклов сочленения и расчленения определяет применимость изделия как в аппаратуре с редкой коммутацией, так и в оборудовании, требующем периодического подключения и отключения.
