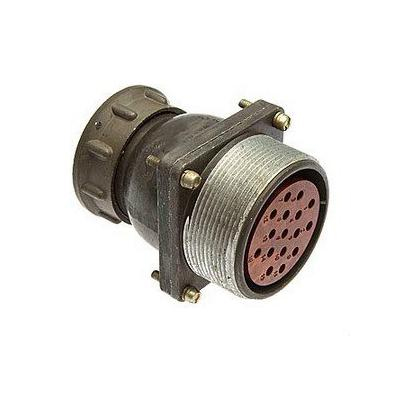

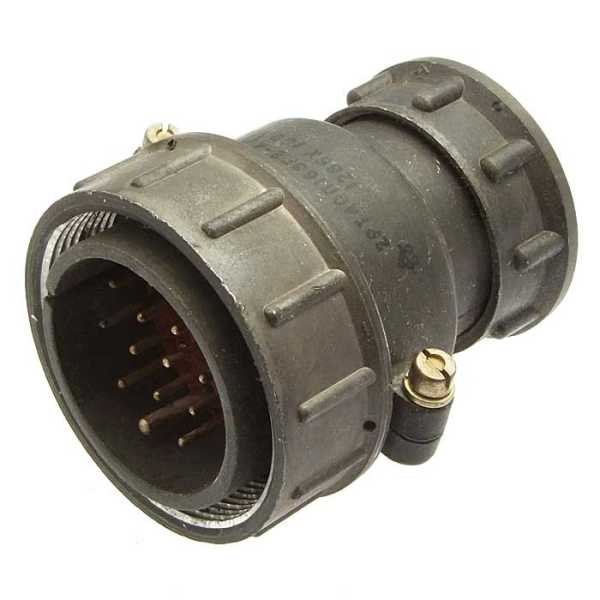

2РТ40П16ЭГ2-А — это кабельная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Она имеет прямой патрубок и гайку для экранированного кабеля.

Технические характеристики

• Условное обозначение :

  • 2РТ — тип соединителя.

  • 40 — условный размер корпуса.

  • П — прямой патрубок.

  • 16 — количество контактов.

  • Э — для экранированного кабеля.

  • Г — вилка (в данном случае, это ошибка, поскольку изделие является вилкой, но обозначение "Г" обычно относится к розетке; правильное обозначение для вилки должно быть "Ш").

  • 2 — сочетание контактов.

  • А — обозначение материала изолятора.

• Количество контактов и диаметры :

  • 14 контактов диаметром 1,5 мм.

  • 2 контакта диаметром 2,5 мм.

• Токовая нагрузка :

  • На контакт диаметром 1,5 мм — до 10 А.

  • На контакт диаметром 2,5 мм — до 25 А.

• Напряжение :

  • Максимальное рабочее напряжение постоянного тока — не более 700 В.

• Сопротивление контактов :

  • Для контактов диаметром 1,5 мм — 2,5 мОм.

  • Для контактов диаметром 2,5 мм — 1 мОм.

• Сопротивление изоляции :

  • Не менее 1000 МОм в нормальных климатических условиях.
