Назначение разъёма 2РТ40П16ЭГ2

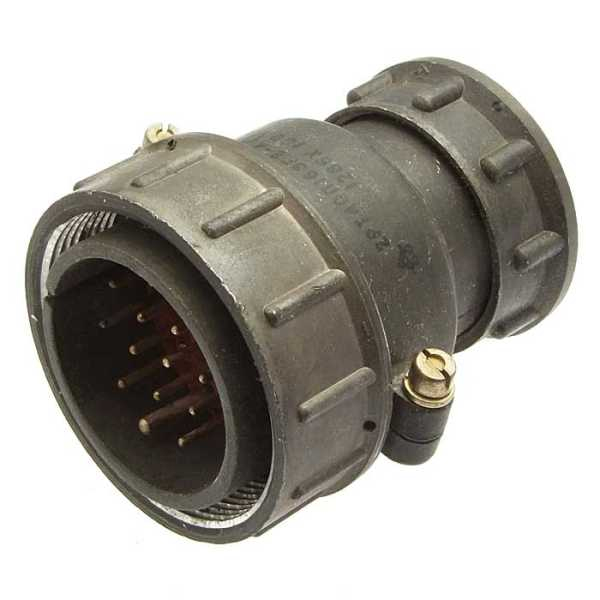

2РТ40П16ЭГ2 — это приборная розетка из серии соединителей типа 2РТ. Изделие предназначено для электрического соединения цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется стабильная передача сигнала и питания между составными частями устройства. Розетка относится к приборной части соединения, то есть устанавливается на корпусе блока, панели или шасси прибора, и работает в паре с ответной кабельной частью разъёма того же типоразмера.

Конструктивное исполнение приборной части — без патрубка. Это означает, что розетка рассчитана на монтаж непосредственно на приборной стороне, а кабельная часть соединяется с ней через резьбовое сочленение. Применение таких разъёмов характерно для аппаратуры, где важны компактность, механическая прочность стыка и возможность быстрого подключения или замены кабельного жгута.

Расшифровка обозначения 2РТ40П16ЭГ2

Маркировка изделия построена по буквенно-цифровой схеме, в которой закодированы тип соединителя, размер корпуса, исполнение, число контактов и особенности конструкции. Расшифровка выглядит следующим образом:

• 2РТ — тип соединителя (серия разъёмов 2РТ).
• 40 — условный размер корпуса.
• П — конструктивное исполнение приборной части без патрубка.
• 16 — общее количество контактов, из них 14 штук диаметром 1,5 мм и 2 штуки диаметром 2,5 мм.
• Э — наличие гайки для экранированного кабеля.
• Г — розетка.
• 2 — сочетание контактов.

Таким образом, обозначение однозначно указывает на приборную розетку с шестнадцатью контактами двух разных диаметров и элементом крепления экранированного кабеля.

Технические характеристики

Электрические и эксплуатационные параметры разъёма определяются диаметром контактов и материалом изоляции. Основные значения приведены ниже.

• Рабочий ток: до 10 А на контакты диаметром 1,5 мм и до 25 А на контакты диаметром 2,5 мм.
• Максимальное напряжение постоянного тока: до 700 В.
• Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции: не менее 1000 МОм в нормальных условиях.
• Метод монтажа: пайка.
• Тип сочленения: резьбовое.
• Количество циклов соединения-расчленения: до 500.
• Наработка: не менее 1000 часов.

Сочетание контактов двух типоразмеров позволяет одновременно коммутировать силовые и сигнальные цепи в одном разъёме: контакты диаметром 2,5 мм используются для цепей с повышенным током, а контакты диаметром 1,5 мм — для сигнальных и вспомогательных линий. Пайка обеспечивает надёжное и стабильное соединение проводников с контактами розетки.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне внешних воздействий, что делает его пригодным для аппаратуры, эксплуатируемой в сложных условиях.

• Рабочие температуры: от минус 60 °C до плюс 100 °C, с учётом перегрева контактов до плюс 180 °C.
• Пониженное давление: до 1,3 умноженное на 10 в минус четвёртой степени Па.
• Вибрация: диапазон от 1 до 1000 Гц при ускорении до 100 м/с².
• Удары: одиночные с ускорением до 10 000 м/с².
• Линейные нагрузки: до 2000 м/с².
• Климатическое исполнение: УХЛ, что допускает внутреннее и наружное применение с защитой от пыли и влаги.

Перечисленные параметры подтверждают, что розетка 2РТ40П16ЭГ2 выдерживает интенсивные механические нагрузки и перепады температуры, характерные для бортовой, промышленной и стационарной радиоэлектронной аппаратуры.

Габаритные размеры и применение

Габаритные размеры изделия составляют примерно 61,1 на 52,5 на 66,1 мм. Такие размеры соответствуют условному размеру корпуса 40 и обеспечивают удобство монтажа на приборной панели при сохранении достаточного пространства для размещения шестнадцати контактов и резьбового узла сочленения.

Розетка 2РТ40П16ЭГ2 применяется в радиоэлектронной и радиотехнической аппаратуре как приборная часть разъёмного соединения. Её используют в блоках, пультах, стойках и других устройствах, где требуется паяный монтаж со стороны прибора, резьбовое соединение с кабельной частью и работа с экранированным кабелем. Благодаря сочетанию силовых и сигнальных контактов, широкому температурному диапазону и стойкости к вибрации и ударам изделие подходит для ответственных узлов, работающих в составе стационарного и подвижного оборудования.
