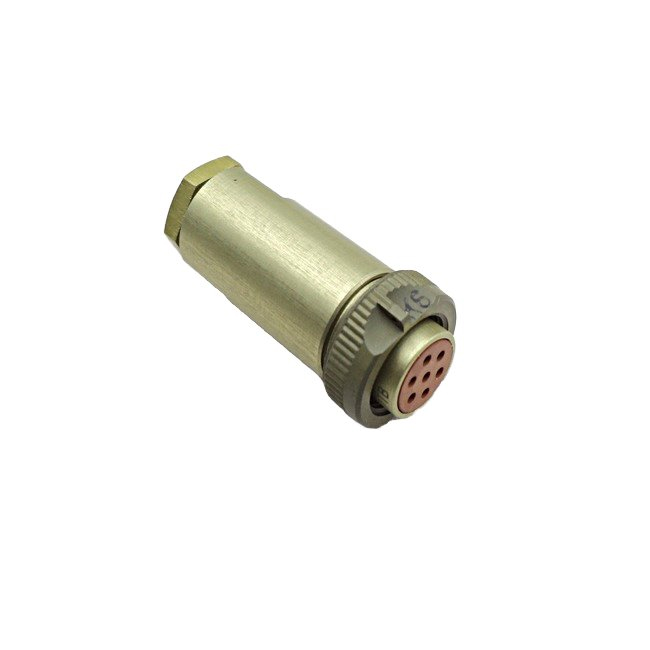

Назначение соединителя 2РТ40П15ЭШ2-А

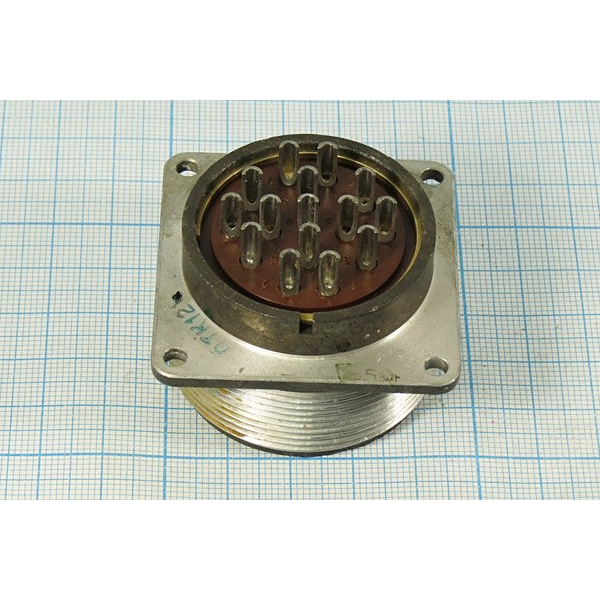

Соединитель 2РТ40П15ЭШ2-А представляет собой блочную (приборную) вилку, входящую в серию соединителей 2РТ-А. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока в узлах и блоках электронной и радиоаппаратуры. Вилка образует разъёмную пару с ответной розеткой того же типоразмера и применяется там, где требуется быстрое и надёжное сочленение без использования кабельного патрубка.

Конструктивные особенности

Вилка выполнена в блочном исполнении: монтажная часть не имеет патрубка, что позволяет крепить её непосредственно на корпусе прибора, шасси или панели блока. Сочленение с ответной частью резьбовое, что обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам. Контакты покрыты серебром или никелем, что снижает переходное сопротивление и повышает надёжность электрического контакта.

Монтаж соединителя — объёмный, пайкой. Это означает, что проводники подключаются к контактным элементам непосредственно паяльным соединением, без применения специальных обжимных инструментов. Исполнение корпуса — теплостойкое, негерметичное, климатическое исполнение УХЛ.

Технические характеристики

• Условный размер корпуса: 40.
• Тип соединителя: негерметичный, теплостойкий.
• Климатическое исполнение: УХЛ.
• Состав соединителя: вилка и розетка (в данном исполнении поставляется вилка).
• Вид корпуса: блочный.
• Исполнение монтажной части: без патрубка.
• Вид сочленения: резьбовое.
• Покрытие контактов: серебро, никель.
• Способ монтажа: объёмный, пайкой.
• Монтаж: внутренний или наружный.
• Максимальное рабочее напряжение: до 700 В.
• Максимальная рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.

Область применения

Соединители серии 2РТ-А широко используются в электронной и радиоаппаратуре для коммутации цепей в узлах и блоках. Блочная вилка 2РТ40П15ЭШ2-А применяется в составе приборных блоков, где необходимо обеспечить разъёмное соединение с ответной розеткой. Допускается работа как с экранированными, так и с неэкранированными кабелями — это определяется видом концевой гайки патрубка ответной части.

Изделие взаимосочленяемо с другими соединителями серии 2РТ-А соответствующего типоразмера, что упрощает комплектование аппаратуры и замену вышедших из строя элементов. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет применять вилку в аппаратуре, эксплуатируемой в жёстких климатических условиях.

Краткое резюме

2РТ40П15ЭШ2-А — блочная вилка серии 2РТ-А с условным размером корпуса 40, резьбовым сочленением, покрытием контактов серебром или никелем и объёмным монтажом пайкой. Рассчитана на напряжение до 700 В и частоту до 3 МГц, сопротивление изоляции не менее 1000 МОм, рабочая температура от минус 60 до плюс 100 градусов Цельсия. Применяется в блоках и узлах электронной и радиоаппаратуры.
