Назначение разъёма 2РТ40П14НШ2-А

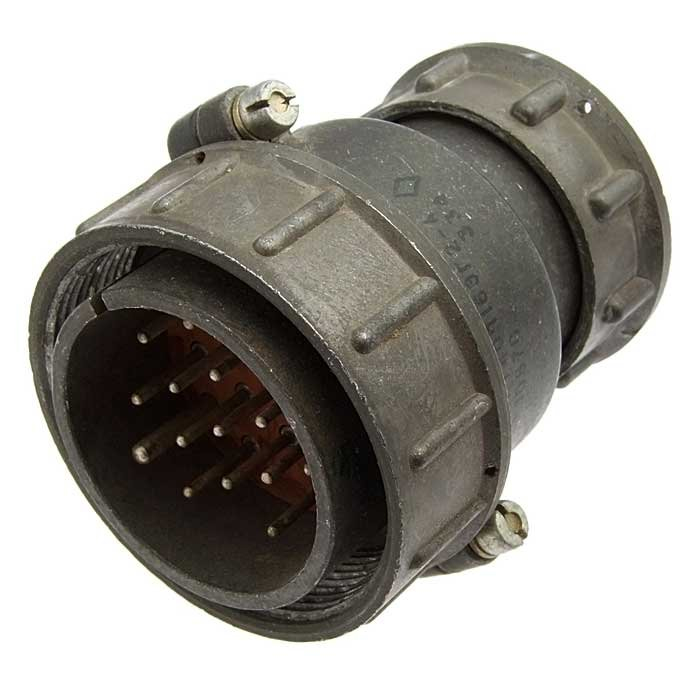

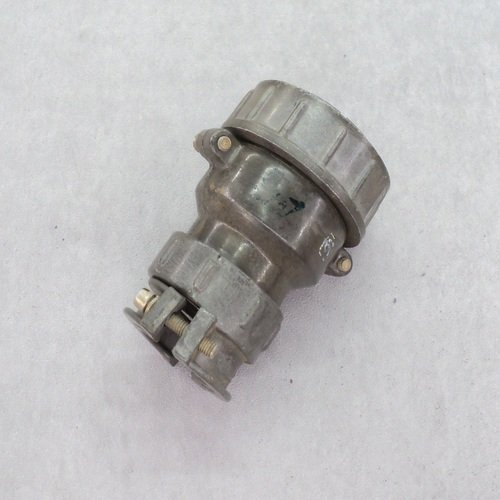

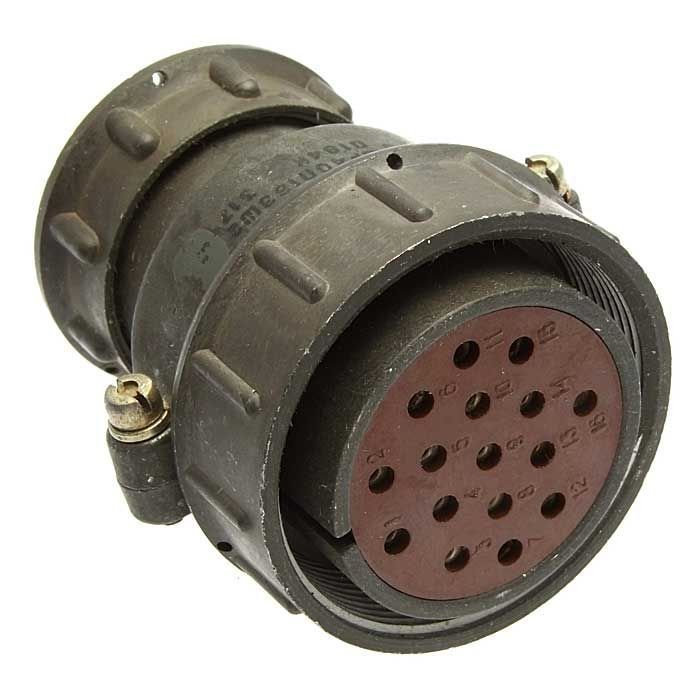

Соединитель 2РТ40П14НШ2-А в исполнении «розетка» представляет собой многоконтактный электрический разъём, предназначенный для соединения проводов и кабелей в различных электрических цепях. Основная задача изделия — обеспечить надёжный и разъёмный электрический контакт между ответными частями соединения, что позволяет быстро подключать и отключать оборудование без пайки и неразъёмных скруток.

Разъём относится к категории 2РТ40 и является частью серии многоконтактных соединителей, применяемых там, где требуется передача нескольких независимых сигналов или силовых линий через один узел подключения. Исполнение «розетка» означает, что данная часть соединения принимает ответную часть, образуя с ней механически фиксированное и электрически замкнутое соединение.

Подтверждённые особенности и характеристики

Конструкция соединителя включает контакты двух типов, отличающихся диаметром и допустимой токовой нагрузкой. Такое сочетание позволяет использовать один разъём одновременно для силовых и сигнальных цепей.

• Количество и диаметр контактов: 8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
• Рабочий ток для контактов диаметром 1,5 мм — до 10 А.
• Рабочий ток для контактов диаметром 2,5 мм — до 25 А.
• Максимальное рабочее напряжение: разъём может использоваться в цепях постоянного и переменного тока, что делает его универсальным для различных приложений.
• Сопротивление контактов: не более определённого значения, обычно измеряемого в мегаомах, что обеспечивает надёжность соединений и минимальные потери энергии.
• Контакты имеют серебряное покрытие, которое улучшает проводимость и предотвращает коррозию.

Серебряное покрытие контактной группы способствует долговечности и надёжности разъёма при длительной эксплуатации. Именно за счёт стабильного контактного перехода достигается предсказуемость электрических параметров на протяжении всего срока службы изделия.

Совместимость с типами кабелей

Разъёмы данного типа подходят как для экранированных, так и для неэкранированных кабелей. Это расширяет область применения изделия и позволяет использовать его в схемах, где требуется защита от электромагнитных помех, а также в обычных цепях, где экранирование не является обязательным требованием.

Применение

Разъёмы типа 2РТ40П14НШ2-А часто используются в промышленности для подключения оборудования. Благодаря сочетанию силовых и сигнальных контактов их удобно применять в шкафах управления, на пультах, в распределительных узлах и в составе промышленных электрических систем.

Помимо промышленного сектора, такие соединители находят применение и в бытовых электрических системах. Универсальность по роду тока — как постоянного, так и переменного — делает разъём пригодным для широкого круга задач, связанных с передачей электроэнергии и электрических сигналов.

Ключевые сценарии использования изделия:

1. Подключение промышленного оборудования и его отдельных блоков к питающим и сигнальным линиям.
2. Коммутация цепей в бытовых электрических системах, где требуется разъёмное соединение проводов и кабелей.
3. Организация многопроводных соединений, объединяющих в одном узле несколько независимых цепей.
4. Использование в составе кабельных сборок как экранированного, так и неэкранированного типа.

Конструкция и эксплуатационные свойства

Контакты разъёма выполнены с серебряным покрытием. Это улучшает проводимость и предотвращает коррозию, что напрямую влияет на стабильность переходного сопротивления и снижает потери энергии в месте соединения. Для многоконтактных соединителей, работающих с токами до 25 А по отдельным контактам, такое исполнение контактной группы является важным фактором надёжности.

Наличие контактов разного диаметра позволяет распределить нагрузку: более мощные цепи подключаются через контакты диаметром 2,5 мм, а сигнальные или маломощные — через контакты диаметром 1,5 мм. Такое разделение упрощает проектирование подключений и повышает безопасность эксплуатации, поскольку силовые и слаботочные линии не смешиваются произвольно.

Таким образом, 2РТ40П14НШ2-А в исполнении «розетка» является надёжным решением для подключения электрических цепей в различных условиях эксплуатации. Изделие сочетает универсальность по роду тока, возможность работы с экранированными и неэкранированными кабелями, а также проверенную конструкцию контактной группы с серебряным покрытием.

Артикул и категория

Артикул изделия — 4696. Товар относится к категории 2РТ40. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах в описании не приводятся.
