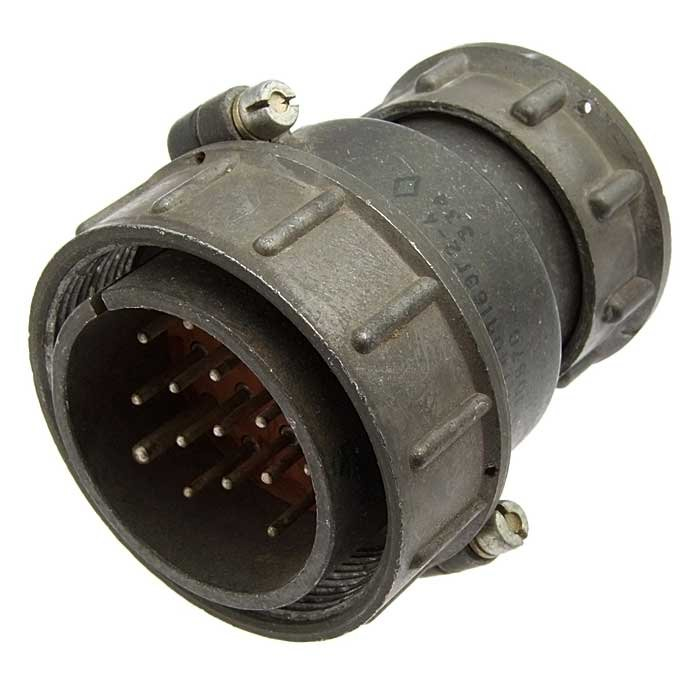

2РТ40П14НШ2-А

Цена:

2600 ₽

Технические характеристики

2РТ40П14НШ2‑А — это кабельная розетка из серии 2РТ40‑А, относящаяся к круглым электрическим разъёмам общего назначения. Она применяется в радиоэлектронной и радиотехнической аппаратуре для соединения кабельных линий и приборных блоков.

Разъём 2РТ40П14НШ2‑А предназначен для коммутации цепей питания и сигналов в стационарных и подвижных установках, в том числе при интенсивных механических нагрузках и в широком диапазоне температур.
В маркировке:

2РТ — тип соединителя;
40 — условный размер корпуса;
П — прямой патрубок;
14 — количество контактов;
Н — гайка для неэкранированного кабеля;
Ш — контакт‑розетка.

Разъём рассчитан на рабочее напряжение постоянного тока до 700 В, амплитудное — до около 850 В.
Рабочий ток на контакты зависит от диаметра:

для контактов Ø 1,5 мм — до 10 А;
для контактов Ø 2,5 мм — до 25 А.
Сопротивление изоляции в нормальных условиях не менее 1000 МОм, сопротивление контактов — на уровне единиц–десятков мОм.

Рабочий диапазон температур окружающей среды — примерно от −60 до +100 °C, смена температур — до около −60…+180 °C.
Разъём рассчитан на пониженное атмосферное давление до порядка1,3⋅10−41{,}3 \cdot 10^{-4}1, 3 ⋅ 1 0 − 4 Па, что допускает использование в условиях разреженной атмосферы.

Механическая стойкость:

число сочленений–расчленений до 500;
минимальная наработка — 1000 ч;
срок сохраняемости — не менее 20 лет.
Разъём выдерживает синусоидальную вибрацию до 100 м/с² в диапазоне частот до 1000 Гц, ударные нагрузки с ускорением до 10 000 м/с² (одиночный удар) и до 1500 м/с² (многократные удары), а также линейные нагрузки до 2000 м/с².

2РТ40П14НШ2‑А используется как внутренний соединитель в радиоэлектронной аппаратуре, а при дополнительной защите от пыли и влаги — и во внешних линиях кабельной трассировки.
Он типичен для военной, промышленной и транспортной техники, где требуется высокая надёжность контакта, хорошая помехозащищённость и устойчивость к вибрациям и перепадам темпера

Описание

Назначение разъёма 2РТ40П14НШ2-А

2РТ40П14НШ2-А — это кабельная розетка из серии 2РТ40-А, относящаяся к круглым электрическим разъёмам общего назначения. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для соединения кабельных линий и приборных блоков. Разъём предназначен для коммутации цепей питания и сигналов в стационарных и подвижных установках, в том числе при интенсивных механических нагрузках и в широком диапазоне температур.

Артикул изделия — 4695, категория — 2РТ40. Производитель в предоставленных данных не указан.

Расшифровка маркировки

Обозначение 2РТ40П14НШ2-А построено по стандартной схеме и несёт информацию об исполнении разъёма:

2РТ — тип соединителя;
40 — условный размер корпуса;
П — прямой патрубок;
14 — количество контактов;
Н — гайка для неэкранированного кабеля;
Ш — контакт-розетка.

Таким образом, изделие представляет собой четырнадцатиконтактную кабельную розетку с прямым патрубком и гайкой под неэкранированный кабель.

Электрические характеристики

Разъём рассчитан на рабочее напряжение постоянного тока до 700 В, амплитудное значение — до около 850 В. Рабочий ток на контакты зависит от их диаметра: для контактов диаметром 1,5 мм допустимо до 10 А, для контактов диаметром 2,5 мм — до 25 А.

Сопротивление изоляции в нормальных условиях составляет не менее 1000 МОм. Сопротивление самих контактов находится на уровне единиц–десятков мОм, что обеспечивает стабильность электрического соединения в цепях питания и сигналов.

Условия эксплуатации

Рабочий диапазон температур окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия. Смена температур выдерживается в пределах примерно от минус 60 до плюс 180 градусов Цельсия. Разъём рассчитан на пониженное атмосферное давление до порядка 1,3 умноженное на десять в минус четвёртой степени Па, что допускает использование в условиях разреженной атмосферы.

Механическая стойкость и надёжность

Конструкция разъёма рассчитана на длительную эксплуатацию в тяжёлых условиях. Подтверждённые показатели надёжности:

число сочленений–расчленений — до 500;
минимальная наработка — 1000 ч;
срок сохраняемости — не менее 20 лет.

Разъём выдерживает синусоидальную вибрацию с ускорением до 100 метров на секунду в квадрате в диапазоне частот до 1000 Гц.

Ударные нагрузки: одиночный удар с ускорением до 10 000 метров на секунду в квадрате, многократные удары — до 1500 метров на секунду в квадрате.

Линейные нагрузки выдерживаются с ускорением до 2000 метров на секунду в квадрате.

Область применения

2РТ40П14НШ2-А используется как внутренний соединитель в радиоэлектронной аппаратуре. При дополнительной защите от пыли и влаги он может применяться и во внешних линиях кабельной трассировки.

Разъём типичен для военной, промышленной и транспортной техники, где требуется высокая надёжность контакта, хорошая помехозащищённость и устойчивость к вибрациям и перепадам температур. Сочетание четырнадцати контактов, стойкости к механическим воздействиям и широкого температурного диапазона делает изделие пригодным для ответственных узлов коммутации кабельных линий и приборных блоков.
