Назначение и общее описание

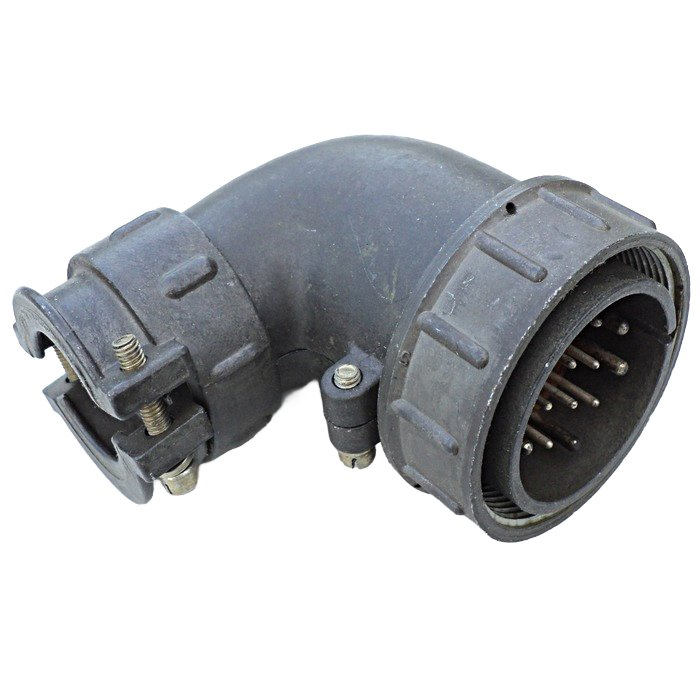

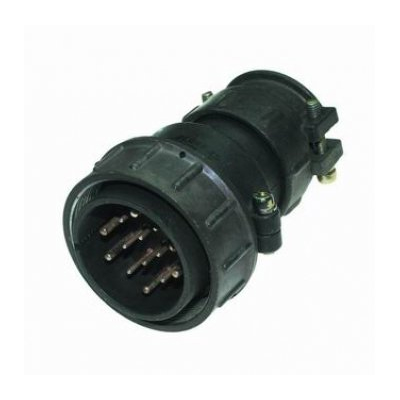

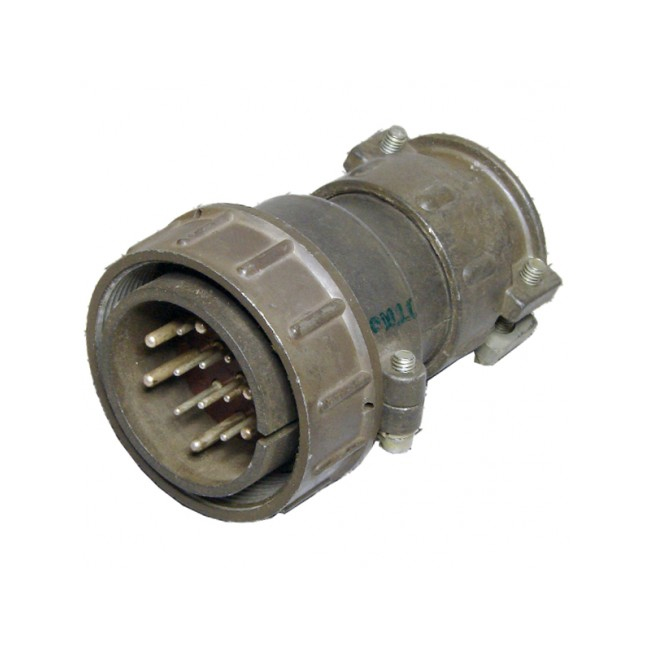

2РТ40П14НГ2-А представляет собой блочную вилку из серии соединителей 2РТ, предназначенную для электрических соединений в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РТ40 и выпускается под артикулом 4694. Основное назначение вилки — обеспечение надёжного электрического контакта между блоками электроники, что делает её востребованной в составе промышленного и специального оборудования.

Конструктивно изделие выполнено в блочном исполнении, то есть предназначено для установки на корпус или шасси блока, а не для навесного монтажа на кабель. Такое решение позволяет быстро сочленять и расчленять функциональные узлы аппаратуры при обслуживании, замене или транспортировке, сохраняя при этом стабильность электрических параметров соединения.

Производитель в данных о товаре не указан, однако модель соответствует техническим условиям российских производителей, таких как Элекон или аналогичные предприятия, выпускающие соединители для специального оборудования.

Подтверждённые технические особенности

Вилка 2РТ40П14НГ2-А имеет 14 контактов. Обычно они распределены следующим образом: 8 штук диаметром 1,5 миллиметра и 6 штук диаметром 2,5 миллиметра. Такое сочетание контактов разного сечения позволяет передавать как сигнальные цепи, так и токовую нагрузку. В зависимости от используемых контактов коммутируемый ток составляет от 10 до 25 ампер.

Электрическая прочность изделия подтверждается следующими параметрами: сопротивление изоляции — не менее 5000 мегаом, амплитудное напряжение цепи достигает 850 вольт. Эти значения обеспечивают безопасную работу вилки в цепях с повышенным напряжением и позволяют применять её в ответственных узлах аппаратуры.

Соединение выполнено резьбовым методом, что гарантирует механическую фиксацию ответных частей и предотвращает самопроизвольное расчленение под воздействием нагрузок. Монтаж проводников к контактам производится пайкой — этот способ обеспечивает надёжный и долговечный электрический контакт.

Отдельного внимания заслуживает стойкость к механическим воздействиям. Предусмотрена защита от вибрации в диапазоне от 1 до 5000 герц с ускорением до 30 g. Ресурс работы механизма фиксации составляет не менее 500 циклов сочленений-расчленений, что подтверждает пригодность вилки для эксплуатации в условиях частого обслуживания блоков.

Конструкция с прямым патрубком и уплотнениями обеспечивает герметичность и долговечность соединения. Наработка изделия составляет не менее 1000 часов, а срок хранения — 20 лет, что важно для комплектования резервного и складского запаса аппаратуры.

Применение и условия эксплуатации

Блочные вилки типа 2РТ40П14НГ2-А используются в промышленной аппаратуре для надёжного подключения блоков электроники, особенно в условиях повышенных вибраций и механических нагрузок. Благодаря резьбовому соединению и уплотнениям изделие подходит для узлов, где требуется стабильность контакта при тряске, ударах и других внешних воздействиях.

Типовые сферы применения включают:

• радиоэлектронную и радиотехническую аппаратуру различного назначения;
• промышленные блоки управления и измерительные модули;
• специальное оборудование, комплектуемое соединителями серии 2РТ;
• узлы, требующие частого сочленения и расчленения блоков при обслуживании;
• системы, работающие в условиях вибрации и механических нагрузок.

При монтаже важно учитывать распределение контактов по диаметрам и подбирать сечение проводников в соответствии с коммутируемым током. Для силовых цепей следует использовать контакты диаметром 2,5 миллиметра, рассчитанные на большую токовую нагрузку, а для сигнальных — контакты диаметром 1,5 миллиметра.

Ключевые параметры одной строкой

1. Количество контактов — 14.
2. Распределение контактов — 8 штук диаметром 1,5 миллиметра и 6 штук диаметром 2,5 миллиметра.
3. Токовая нагрузка — от 10 до 25 ампер в зависимости от контактов.
4. Сопротивление изоляции — не менее 5000 мегаом.
5. Амплитудное напряжение цепи — до 850 вольт.
6. Способ соединения — резьбовой, монтаж пайкой.
7. Вибрационная стойкость — от 1 до 5000 герц, до 30 g.
8. Ресурс сочленений — не менее 500 циклов.
9. Наработка — не менее 1000 часов, срок хранения — 20 лет.

Совместимость и указания по подбору

Вилка 2РТ40П14НГ2-А входит в серию соединителей 2РТ и применяется совместно с ответными частями соответствующего типа. При подборе следует ориентироваться на категорию 2РТ40 и число контактов — 14, а также на принятую схему распределения контактов по диаметрам. Исполнение с прямым патрубком и уплотнениями определяет способ установки на блоке и требования к герметичности сопряжения.

Поскольку модель соответствует техническим условиям российских производителей, при комплектовании аппаратуры рекомендуется сверять конкретные приёмо-сдаточные характеристики с документацией предприятия-изготовителя. Данные о комплектации, гарантии и стране производства в предоставленных сведениях отсутствуют, поэтому уточнять их следует у поставщика или непосредственно у изготовителя.
