Назначение соединителя 2РТ40П14НГ2-А

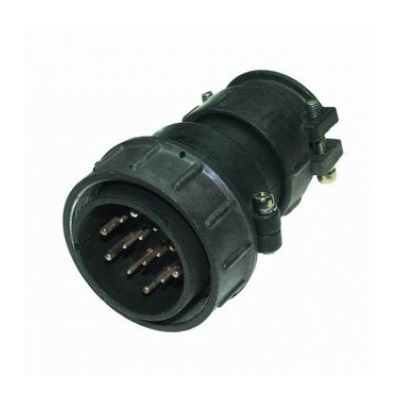

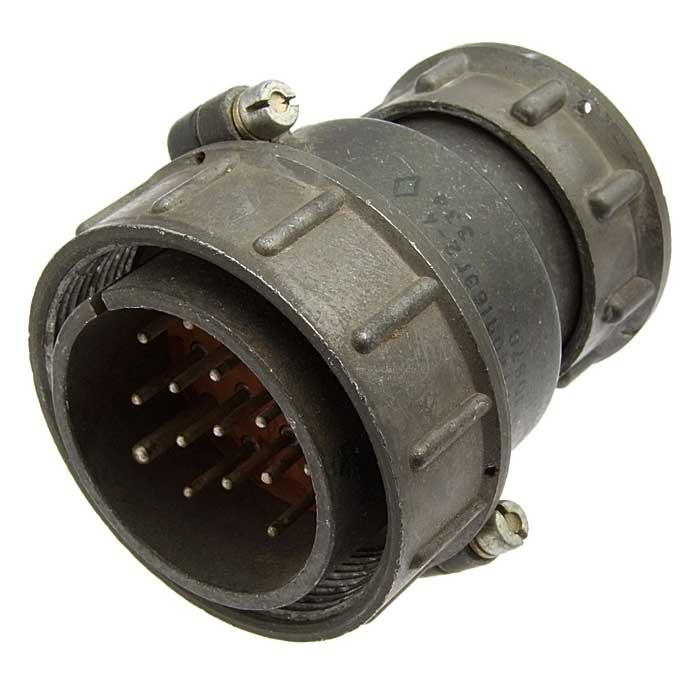

2РТ40П14НГ2-А представляет собой приборную розетку низкочастотного цилиндрического соединителя общего назначения. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для электрического соединения цепей и передачи сигналов и питания между блоками, узлами и кабельными сборками.

Розетка относится к семейству соединителей типа 2РТ с условным размером корпуса 40 и предназначена для эксплуатации в составе стационарной и подвижной аппаратуры. Конструкция рассчитана на многократное сочленение и расчленение в процессе технического обслуживания, настройки и ремонта оборудования.

Расшифровка условного обозначения

Обозначение 2РТ40П14НГ2-А построено по принятой для данной серии схеме и включает следующие элементы:

• 2РТ — тип низкочастотного цилиндрического соединителя общего назначения.
• 40 — условный размер корпуса.
• ПК — прямой патрубок для подключения кабеля.
• 14 — общее количество контактов: 8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
• Н — исполнение для неэкранированного кабеля.
• Г — розетка (приборная часть соединителя).
• 2 — сочетание контактов.
• А — материал изолятора.

Таким образом, маркировка однозначно указывает на тип корпуса, вид присоединения кабеля, число и диаметры контактов, а также на исполнение изоляционных деталей.

Технические характеристики

Электрические и эксплуатационные параметры соединителя определяют области его применения и допустимые режимы работы.

• Рабочий ток на контакт: 10 А для контактов диаметром 1,5 мм и 25 А для контактов диаметром 2,5 мм.
• Максимальное напряжение постоянного тока — до 700 В.
• Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество сочленений-расчленений — 500 циклов.
• Наработка — не менее 1000 часов.
• Срок сохраняемости — 20 лет.

Перечисленные значения подтверждают пригодность розетки для длительной работы в составе ответственной аппаратуры при соблюдении установленных режимов.

Условия эксплуатации

Изделие имеет климатическое исполнение УХЛ и может применяться как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате, одиночные механические удары с ускорением до 10 000 метров на секунду в квадрате, а также пониженное атмосферное давление вплоть до 1,3 умноженное на 10 в минус четвёртой степени паскаля. Кроме того, заявлен широкий диапазон рабочих температур, что расширяет сферу применения розетки.

Применение и особенности

Розетка 2РТ40П14НГ2-А устанавливается на приборной стороне соединения и служит ответной частью для соответствующих вилок серии 2РТ40. Благодаря комбинации силовых и сигнальных контактов разного диаметра одно изделие позволяет коммутировать как цепи питания, так и слаботочные цепи управления и передачи сигналов.

Серебряное покрытие контактов и высокое сопротивление изоляции обеспечивают надёжный электрический контакт и снижают потери. Исполнение для неэкранированного кабеля упрощает монтаж и делает соединитель удобным для применения в аппаратуре общего назначения. Прямой патрубок облегчает ввод кабеля и фиксацию его в корпусе розетки.

Области применения включают радиоэлектронную и радиотехническую аппаратуру, блоки питания и управления, измерительные и связные устройства, а также другие системы, где требуется разъёмное соединение с числом контактов до четырнадцати и указанными токовыми нагрузками.

Артикул изделия — 4693. Категория — 2РТ40. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах в описании не приводятся.
