Назначение соединителя

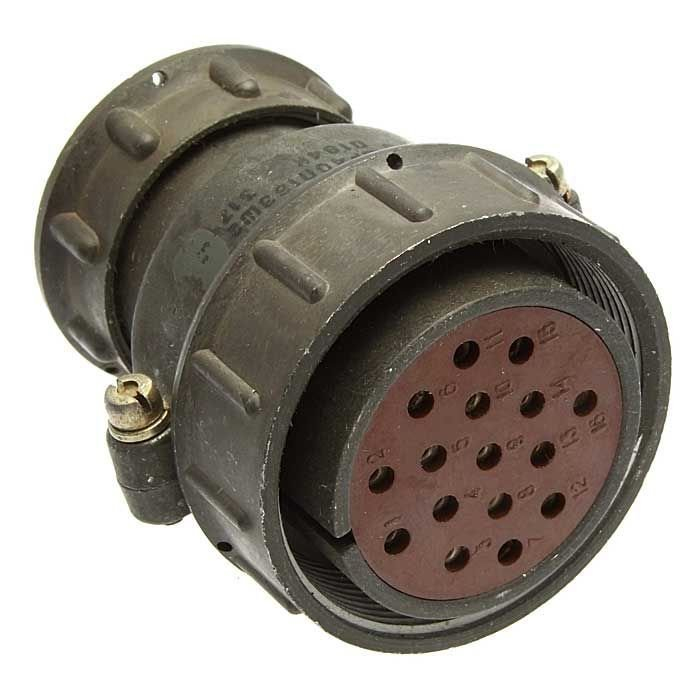

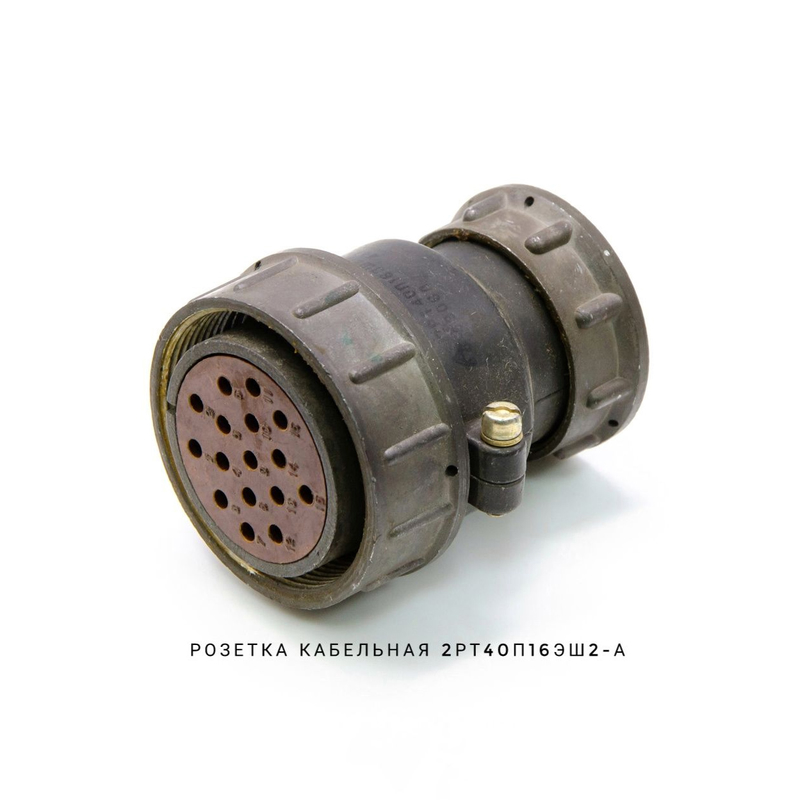

2РТ40П14ЭШ2А — кабельная розетка серии 2РТ, предназначенная для работы с экранированным кабелем. Изделие применяется для электрического сочленения цепей в составе разъёмных соединений и обеспечивает передачу сигналов и питания между кабельными линиями и ответными частями соединителей. Розетка рассчитана на эксплуатацию как внутри, так и снаружи помещений при условии защиты от пыли и воды. По климатическому исполнению изделие соответствует категории УХЛ.

Конструкция с прямым патрубком упрощает ввод экранированного кабеля и его механическое закрепление, а наличие экрана в составе соединяемого кабеля позволяет снизить влияние помех на передаваемый сигнал.

Расшифровка обозначения

Маркировка соединителя построена по буквенно-цифровой системе, в которой закодированы основные конструктивные признаки изделия:

• 2РТ — тип соединителя;
• 40 — условный размер корпуса;
• П — прямой патрубок;
• 14 — количество контактов;
• Э — назначение для экранированного кабеля;
• Ш — тип разъёма: розетка;
• 2 — сочетание контактов;
• А — материал изолятора.

Технические характеристики

Электрические параметры

• Рабочий ток для контактов диаметром 1,5 мм — 10 А;
• Рабочий ток для контактов диаметром 2,5 мм — 25 А;
• Максимальное рабочее напряжение постоянного тока — не более 700 В;
• Сопротивление контактов диаметром 1,5 мм — 2,5 мОм;
• Сопротивление контактов диаметром 2,5 мм — 1 мОм;
• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.

Состав контактной группы

• Всего контактов — 14;
• контактов диаметром 1,5 мм — 8;
• контактов диаметром 2,5 мм — 6;
• Покрытие контактов — серебро.

Ресурс и монтаж

• Количество сочленений-расчленений — 500;
• Минимальная наработка — 1000 часов;
• Срок сохраняемости — не менее 20 лет;
• Сочленение соединителей — резьбовое;
• Метод монтажа — пайка;
• Габаритные размеры — 61,1 на 52,5 на 66,1 мм.

Условия эксплуатации

Соединитель сохраняет работоспособность в широком диапазоне внешних воздействий, что позволяет применять его в ответственных условиях:

• Температура окружающего воздуха — от минус 60 до плюс 100 градусов Цельсия;
• Смена температур с учётом перегрева контактов — от минус 60 до плюс 180 градусов Цельсия;
• Атмосферное пониженное рабочее давление — 1,3 на 10 в степени минус 4 Па;
• Синусоидальная вибрация — диапазон частот от 1 Гц до 1000 Гц при ускорении 100 м/с²;
• Ускорение механического удара одиночного действия — 10 000 м/с²;
• Ускорение механического удара многократного действия — 1500 м/с²;
• Ускорение линейной нагрузки — 2000 м/с².

Область применения

Благодаря сочетанию контактов двух диаметров розетка подходит для одновременного подключения силовых и сигнальных цепей в одном соединителе. Контакты диаметром 2,5 мм рассчитаны на ток до 25 А и применяются для питания, тогда как контакты диаметром 1,5 мм с током до 10 А используются для передачи сигналов управления и измерений.

Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей и устойчивость к вибрационным и ударным нагрузкам. Монтаж методом пайки предъявляет требования к квалификации сборщика и качеству подготовки проводников, но обеспечивает стабильное и долговечное электрическое соединение. Использование с экранированным кабелем делает изделие пригодным для линий, где важна помехозащищённость.

Климатическое исполнение УХЛ и диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяют эксплуатировать розетку в составе оборудования, работающего на открытом воздухе и в неотапливаемых помещениях, при обязательном условии защиты от прямого воздействия пыли и воды. Изделие сохраняет заявленные параметры при пониженном атмосферном давлении, что расширяет область его применения, включая высотные и вакуумные условия.
