Назначение

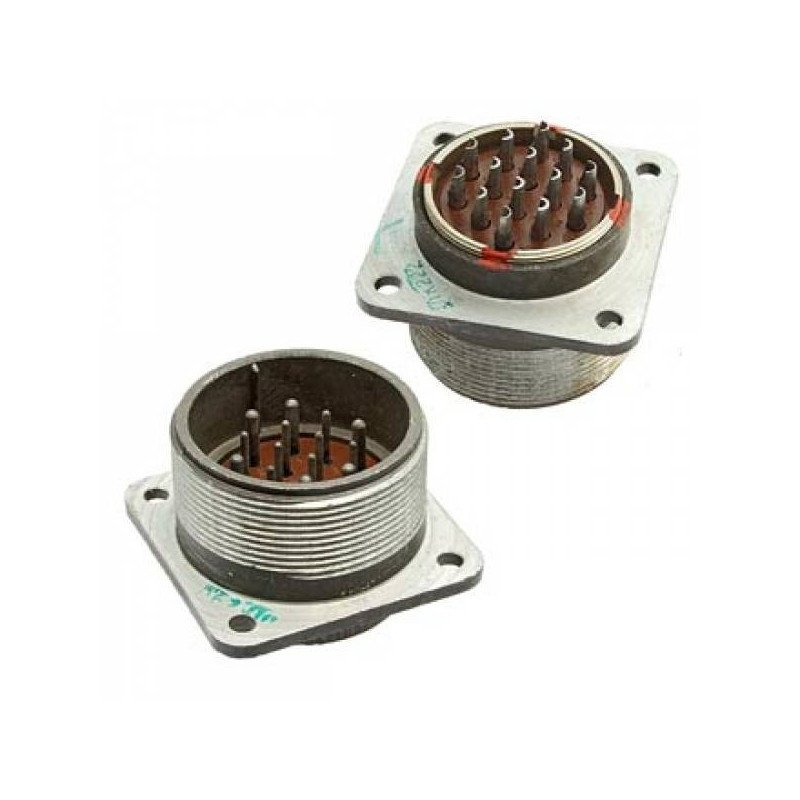

2РТ40П14ЭШ2А — это разъём (соединитель) типа 2РТ, предназначенный для надёжного электрического соединения в различных промышленных и технических системах. Изделие обеспечивает коммутацию цепей как внутри приборов и блоков, так и на кабельных линиях, где требуется стабильный контакт при повышенных токах и напряжении.

Модель относится к негерметичным соединителям климатического исполнения УХЛ и рассчитана как на внутреннее, так и на наружное применение. Защита от пыли и влаги делает её пригодной для эксплуатации в условиях, характерных для промышленных площадок, при сохранении требований к негерметичному исполнению корпуса.

Расшифровка обозначения

Наименование 2РТ40П14ЭШ2А построено по позиционному принципу, в котором каждая буква и цифра несут конкретную информацию о конструкции и материалах соединителя:

1. 2РТ — тип соединителя.
2. 40 — условный размер корпуса.
3. П — конструктивное исполнение кабельной части с прямым патрубком (без патрубка для приборной части).
4. 14 — количество контактов: 8 штук диаметром 1,5 мм и 6 штук диаметром 2,5 мм.
5. Э — вид концевой гайки для экранированного кабеля.
6. Ш — розетка (или вилка в зависимости от исполнения).
7. 2 — сочетание контактов.
8. А — материал изолятора.

Технические характеристики

Соединитель негерметичный, климатического исполнения УХЛ, предназначен для внутреннего и наружного применения с защитой от пыли и влаги. Ниже приведены основные электрические и эксплуатационные параметры.

• Максимальная токовая нагрузка: 20 А на контакт диаметром 1,5 мм, 35 А на контакт диаметром 2,5 мм, общая нагрузка — до 230 А.
• Напряжение: до 850 В, по постоянному току — до 700 В.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Ресурс: 500 сочленений-расчленений, наработка 1000 часов.
• Монтаж: пайка.
• Габаритные размеры: около 42 на 48 на 48 мм.

Условия эксплуатации

Изделие работает при температурах от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия и при атмосферном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Герц с ускорением 300 метров на секунду в квадрате, а также механические удары: одиночный до 5000 метров на секунду в квадрате и многократный до 350 метров на секунду в квадрате.

Области применения

Благодаря сочетанию контактов двух типоразмеров и высоким допустимым токам, 2РТ40П14ЭШ2А применяется в промышленных и технических системах, где требуется надёжное электрическое соединение. Исполнение с концевой гайкой для экранированного кабеля позволяет использовать соединитель в цепях, чувствительных к помехам, а монтаж пайкой обеспечивает стабильность переходного сопротивления в течение всего заявленного ресурса.
