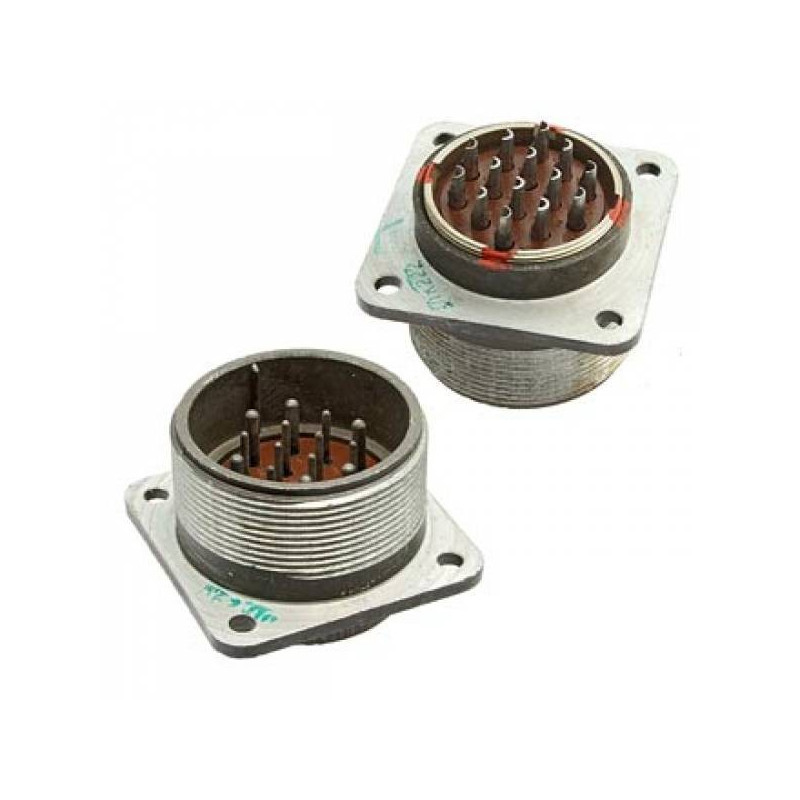

вилка блочная 2РТ40П14ЭШ2-А — это электрический разъем, предназначенный для соединения электрических цепей. Ниже приведены основные характеристики и особенности этого разъема:

Технические характеристики

• Тип соединителя : 2РТ.

• Условный размер корпуса : 40.

• Конструктивное исполнение : П (без патрубка).

• Количество контактов : 14.

• Вид гайки патрубка : Э (для экранированного кабеля, но в данном случае отсутствует).

• Вид контактов : Ш вилка.

• Сочетание контактов : 2 (8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм).

• Материал изолятора : А.

Электрические характеристики

• Рабочий ток на контакт :

  • Диаметр 1,5 мм: 10 А.

  • Диаметр 2,5 мм: 25 А.

• Максимальное рабочее напряжение постоянного тока : не более 700 В.

• Покрытие контактов : серебро.

• Сопротивление контактов :

  • Диаметр 1,5 мм: 2,5 мОм.

  • Диаметр 2,5 мм: 1 мОм.

• Сопротивление изоляции : не менее 1000 МОм в нормальных климатических условиях.

Механические характеристики

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 20 лет.

• Сочленение соединителей : резьбовое.

• Метод монтажа : пайка.

• Габаритные размеры : 42?48?48 мм (для вилки).

Условия эксплуатации

• Температура окружающего воздуха : от -60° С до +100° С.

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц.

Этот разъем предназначен для внутреннего и наружного применения в климатическом исполнении УХЛ, что позволяет использовать его в различных условиях эксплуатации.
