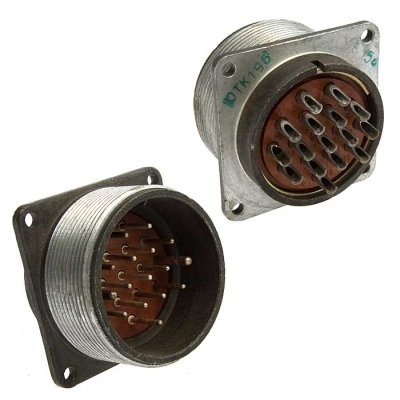

Назначение изделия

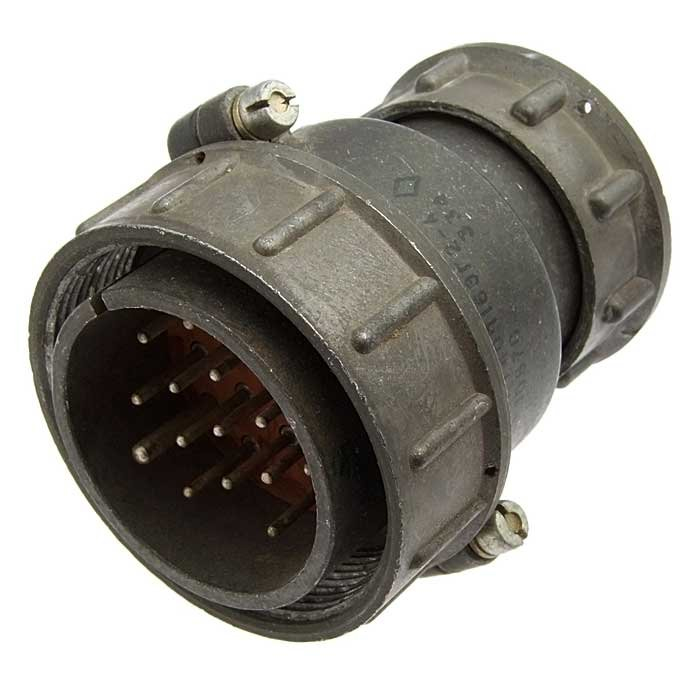

Изделие 2РТ40П14ЭШ2 представляет собой кабельную розетку, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре. Основное назначение — выполнение функции общего соединителя, обеспечивающего электрическое соединение цепей при передаче сигналов и питающего напряжения между блоками, узлами и кабельными линиями аппаратуры.

Розетка рассчитана на применение в составе ответственных устройств, где требуется стабильный электрический контакт, защита от электромагнитных помех и работа в широком диапазоне внешних воздействующих факторов. Благодаря экранированному исполнению изделие пригодно для использования в цепях, чувствительных к наводкам и внешним электромагнитным полям.

Расшифровка условного обозначения

Маркировка изделия несёт полную информацию о его конструктивных особенностях. Каждый элемент обозначения имеет строго определённое значение:

• 2РТ — тип соединителя;
• 40 — размер корпуса;
• П — прямой патрубок;
• 14 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Ш — обозначение того, что изделие является розеткой;
• 2 — сочетание контактов;
• А — материал изолятора.

Таким образом, уже по условному обозначению можно определить, что перед нами экранированная розетка с прямым патрубком на 14 контактов, предназначенная для работы с экранированным кабелем.

Технические характеристики

Электрические параметры изделия определяются типом и диаметром контактов. Розетка оснащена контактами двух типоразмеров, что позволяет коммутировать как силовые, так и сигнальные цепи в рамках одного соединителя.

• рабочий ток для контактов диаметром 1,5 мм составляет 10 А;
• рабочий ток для контактов диаметром 2,5 мм составляет 25 А;
• максимальное рабочее напряжение — до 700 В постоянного тока;
• диаметры контактов — 1,5 мм и 2,5 мм;
• покрытие контактов — серебро;
• количество контактов диаметром 1,5 мм — 8;
• количество контактов диаметром 2,5 мм — 6;
• сопротивление контактов диаметром 1,5 мм — 2,5 мОм;
• сопротивление контактов диаметром 2,5 мм — 1 мОм;
• сопротивление изоляции — не менее 1000 МОм.

Серебряное покрытие контактных элементов обеспечивает низкое переходное сопротивление и стабильность параметров при длительной эксплуатации. Сочетание контактов двух диаметров даёт возможность гибко распределять нагрузку между цепями питания и сигнальными линиями.

Условия эксплуатации

Изделие предназначено для работы в жёстких условиях, характерных для аппаратуры специального и промышленного назначения. Эксплуатационные характеристики подтверждаются следующими параметрами:

• температурный диапазон — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с учётом перегрева до плюс 180 градусов Цельсия;
• атмосферное давление — до 1,3 на 10 в степени минус 4 Паскаля (что соответствует 10 в степени минус 6 миллиметра ртутного столба);
• вибрационные характеристики — синусоидальная вибрация от 1 Герца до 1000 Герц с ускорением до 100 метров на секунду в квадрате.

Столь широкий температурный диапазон и способность выдерживать интенсивные вибрационные нагрузки делают розетку пригодной для применения в составе бортовой, наземной и стационарной аппаратуры. Работа при пониженном атмосферном давлении допускает использование изделия в условиях, приближенных к высотным.

Конструкция и монтаж

Розетка имеет резьбовое соединение, что обеспечивает надёжную фиксацию сочленяемых частей и устойчивость к вибрационным воздействиям. Монтаж изделия в аппаратуре выполняется методом пайки, что предъявляет определённые требования к подготовке проводников и выбору припойных материалов со стороны монтажника.

Габаритные размеры изделия составляют приблизительно 61,1 на 52,5 на 66,1 миллиметра. Такие габариты соответствуют корпусу размера 40 и определяют компоновочные требования при размещении розетки на панели или в блоке аппаратуры. Прямой патрубок упрощает подводку экранированного кабеля и его заделку.

Ресурс и область применения

Срок службы изделия составляет не менее 20 лет. При этом конструкция допускает выполнение до 500 циклов соединений и разъединений, что подтверждает её пригодность для эксплуатации в составе аппаратуры, требующей периодического подключения и отключения кабельных линий.

Розетка может использоваться как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги. Это расширяет сферу её применения за пределы закрытых отапливаемых объёмов и позволяет задействовать изделие в составе наружных блоков и выносного оборудования при соблюдении требований по герметизации.

Основные области применения — радиоэлектронная и радиотехническая аппаратура, соединительные линии передачи сигналов и питания, устройства, работающие в условиях вибрации и перепадов температуры, а также системы, где требуется экранирование кабельных соединений для снижения уровня помех.
