Назначение соединителя

Розетка 2РТ40П14ЭШ2 представляет собой кабельный соединитель общего назначения, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Основная задача изделия — обеспечение надёжного электрического соединения между кабелем и ответной частью разъёма в составе блоков, стоек и других устройств.

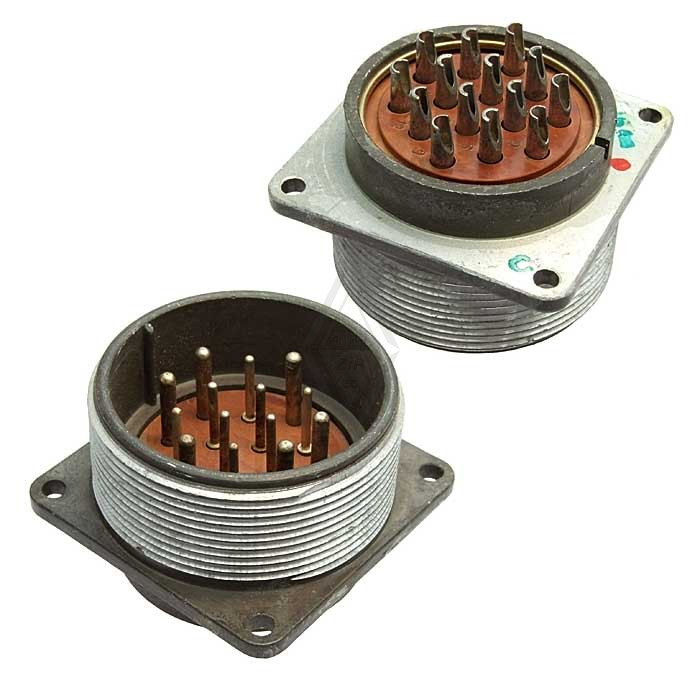

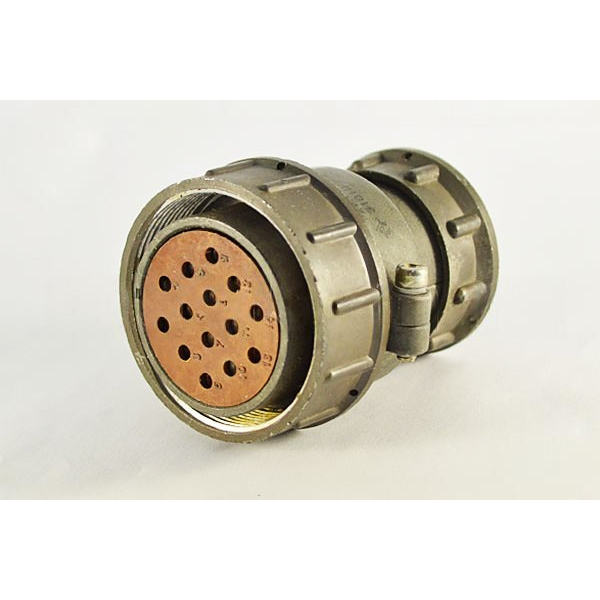

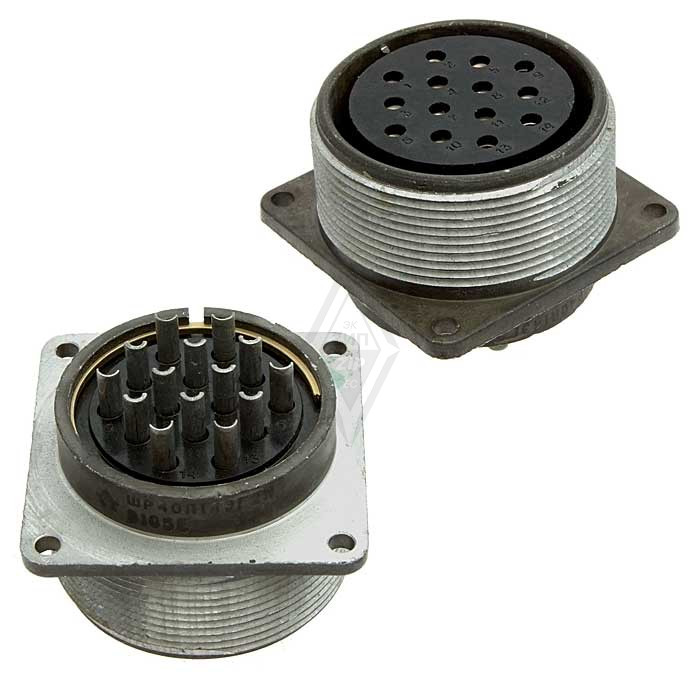

Конструкция розетки включает прямой патрубок и гайку для экранированного кабеля. Такое исполнение делает соединитель универсальным: он подходит как для внутреннего, так и для наружного применения при условии защиты от пыли и воды. Изделие может эксплуатироваться в климатическом исполнении УХЛ.

Подтверждённые технические характеристики

Розетка относится к типу соединителей 2РТ с размером корпуса 40. Общее количество контактов — 14, из них 8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Контакты имеют серебряное покрытие.

• Максимальное рабочее напряжение — до 700 В постоянного тока.
• Рабочий ток на контакт диаметром 1,5 мм — до 10 А.
• Рабочий ток на контакт диаметром 2,5 мм — до 25 А.
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление контактов диаметром 2,5 мм — не более 1 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений — до 500.
• Минимальная наработка — не менее 1000 часов.
• Срок службы — не менее 20 лет.

Условия эксплуатации

Соединитель рассчитан на работу в различных климатических условиях. Температурный диапазон эксплуатации составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Смена температур возможна в диапазоне от минус 60 градусов Цельсия до плюс 180 градусов Цельсия.

Минимальное рабочее атмосферное давление составляет 1,3 умноженное на 10 в минус четвёртой степени Паскаля. Благодаря таким параметрам розетка пригодна для применения в аппаратуре, работающей в широком спектре внешних условий.

Конструкция и монтаж

Соединение частей разъёма осуществляется с помощью резьбы. Метод монтажа — пайка. Габаритные размеры розетки составляют 61,1 на 52,5 на 66,1 мм.

Прямой патрубок и гайка для экранированного кабеля упрощают заделку кабеля и обеспечивают механическую фиксацию. Изделие подходит для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется коммутация цепей с параметрами, соответствующими указанным характеристикам.

Область применения

Розетка 2РТ40П14ЭШ2 применяется в составе радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения. Она может использоваться как внутри помещений, так и снаружи при условии защиты от пыли и воды.

Благодаря широкому температурному диапазону, стойкости к смене температур и способности работать при низком атмосферном давлении, соединитель востребован в аппаратуре, эксплуатируемой в климатическом исполнении УХЛ. Контакты с серебряным покрытием и разное сечение контактов позволяют коммутировать как слаботочные, так и более нагруженные цепи в рамках одного разъёма.
