Назначение вилки приборной 2РТ40П14ЭШ2-А

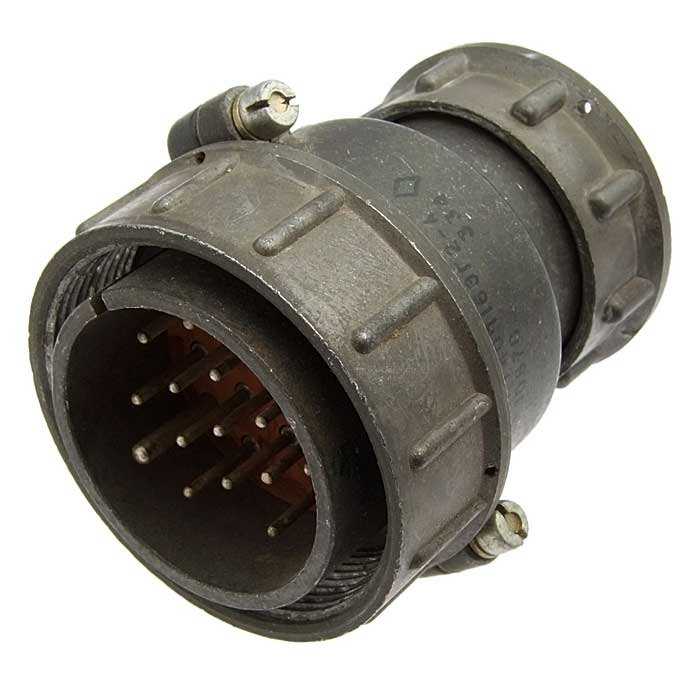

2РТ40П14ЭШ2-А представляет собой вилку приборную, иначе говоря — блочную часть разъёма серии 2РТ. Изделие предназначено для создания надёжного электрического соединения в промышленных и технических системах, где к коммутации предъявляются повышенные требования. Вилка применяется для подключения приборов и оборудования, работающих в условиях вибраций, механических ударов и значительных перепадов температур.

Разъём относится к категории приборных соединителей, то есть устанавливается непосредственно на корпусе прибора или блока аппаратуры. Через него передаются сигналы и электрическая энергия между отдельными узлами системы. Конструкция ориентирована на эксплуатацию в жёстких условиях, поэтому изделие востребовано там, где обычные бытовые разъёмы не обеспечивают требуемой стойкости.

Расшифровка обозначения

Маркировка изделия построена по позиционному принципу, в котором каждая группа символов указывает на конкретную конструктивную особенность. Понимание этой схемы помогает правильно подобрать разъём под задачу.

• 2РТ — тип соединителя, принадлежность к серии 2РТ.
• 40 — условный размер корпуса.
• П — конструктивное исполнение без патрубка.
• 14 — количество контактов: 8 штук диаметром 1,5 мм и 6 штук диаметром 2,5 мм.
• Э — наличие гайки для экранированного кабеля.
• Ш — исполнение «вилка», то есть приборная часть.
• 2 — сочетание контактов.
• А — материал изолятора.

Таким образом, обозначение 2РТ40П14ЭШ2-А полностью описывает типоразмер корпуса, число и калибр контактов, способ ввода кабеля и материал изоляции.

Технические характеристики

Электрические параметры разъёма рассчитаны на передачу как сигнальных цепей, так и значительных токовых нагрузок. Максимальный ток на контакт составляет от 20 до 35 ампер в зависимости от диаметра контакта, а суммарная токовая нагрузка по разъёму достигает 230 ампер.

• Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление контакта диаметром 2,5 мм — не более 1 мОм.
• Рабочее напряжение — до 850 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Срок службы — 1000 часов наработки.
• Ресурс сочленений-расчленений — 500 циклов.

Такое сочетание параметров позволяет использовать вилку в силовых и информационных цепях одновременно, не разделяя их на отдельные соединители.

Условия эксплуатации

Изделие рассчитано на работу в широком диапазоне внешних воздействий. Температурный диапазон эксплуатации — от минус 60 до плюс 60–100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия. Разъём сохраняет работоспособность при пониженном давлении до 1,3×10⁻⁴ Па.

Механическая стойкость подтверждается следующими показателями:

• выдержка синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• устойчивость к одиночным механическим ударам с ускорением до 5000 метров на секунду в квадрате.

Климатическое исполнение — УХЛ, что подразумевает применение как внутри помещений, так и снаружи при наличии защиты. Совокупность этих свойств делает вилку пригодной для эксплуатации в неотапливаемых и открытых условиях.

Монтаж и применение

Монтаж разъёма выполняется пайкой, а сочленение с ответной частью — резьбовое, что обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение под действием вибраций. Габаритные размеры изделия составляют приблизительно 42 на 48 на 48 миллиметров.

Области применения охватывают несколько отраслей. В энергетике вилка используется для коммутации цепей оборудования; в автомобилестроении — для подключения узлов, подверженных тряске и ударам; в телекоммуникациях — для передачи сигналов. Помимо перечисленного, разъём находит применение в других отраслях, где требуется передача сигналов и энергии в жёстких условиях эксплуатации.
