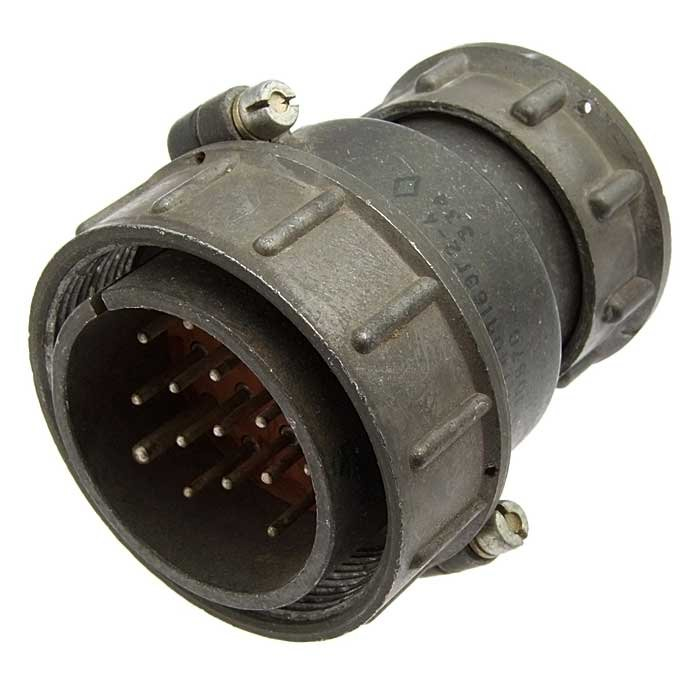

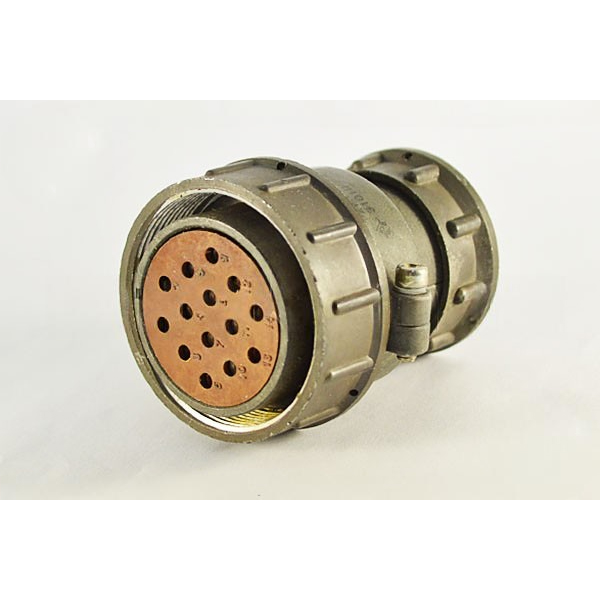

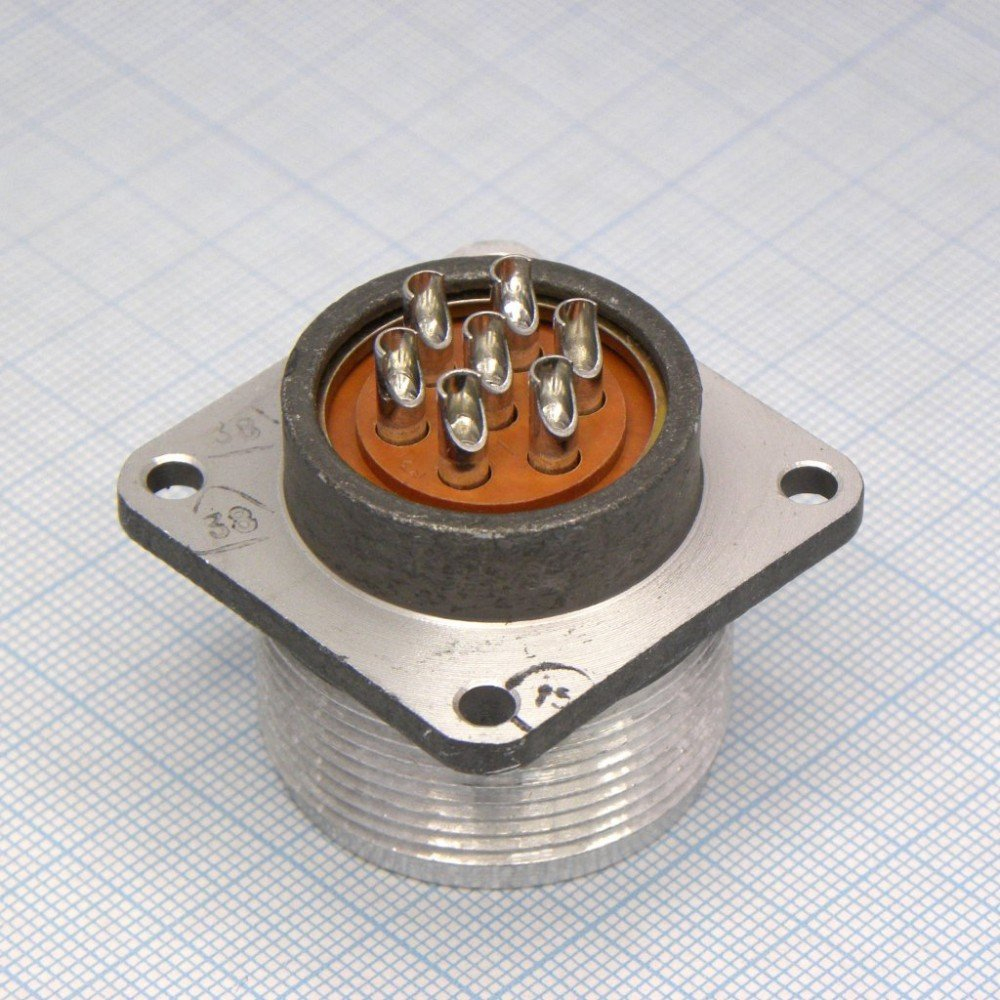

Назначение соединителя 2РТ40П14ЭШ2-А

Соединитель 2РТ40П14ЭШ2-А относится к типу 2РТ и предназначен для электрического соединения цепей в составе кабельных сборок и приборных разъёмов. В зависимости от исполнения данный тип может применяться как розетка, так и вилка, что определяется контекстом использования и конструктивным исполнением ответной части. Условное обозначение 2РТ40П14ЭШ2-А расшифровывается по элементам маркировки: 2РТ — тип соединителя, 40 — условный размер корпуса, П — конструктивное исполнение, 14 — количество контактов, Э — вид гайки патрубка, Ш — вид контактов, 2 — сочетание контактов, А — обозначение материала изолятора.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТ40П14ЭШ2-А содержит последовательность признаков, каждый из которых описывает конкретную характеристику изделия. Ниже приведены подтверждённые особенности, соответствующие данной маркировке.

• Тип соединителя: 2РТ.
• Условный размер корпуса: 40.
• Конструктивное исполнение: П — для розетки это прямой патрубок, для вилки — исполнение без патрубка.
• Количество контактов: 14.
• Вид гайки патрубка: Э — для экранированного кабеля.
• Вид контактов: Ш — розетка либо вилка в зависимости от контекста.
• Сочетание контактов: 2 — четырнадцать контактов, из них 8 контактов диаметром 1,5 миллиметра и 6 контактов диаметром 2,5 миллиметра.
• Материал изолятора: обозначение А.

Технические характеристики

Электрические параметры соединителя определяются размерами контактов и материалом покрытия. Ниже перечислены подтверждённые значения, указанные для данного типа соединителей.

Токовые нагрузки

• Рабочий ток на контакт диаметром 1,5 миллиметра — 10 ампер.
• Рабочий ток на контакт диаметром 2,5 миллиметра — 25 ампер.

Напряжение и сопротивление

• Максимальное рабочее напряжение постоянного тока — не более 700 вольт.
• Покрытие контактов — серебро.
• Сопротивление контактов диаметром 1,5 миллиметра — 2,5 миллиома.
• Сопротивление контактов диаметром 2,5 миллиметра — 1 миллиом.
• Сопротивление изоляции — не менее 1000 мегаом в нормальных климатических условиях.

Применение и условия эксплуатации

Соединитель 2РТ40П14ЭШ2-А применяется в тех случаях, когда требуется коммутация многожильных кабельных линий с разделением контактов по двум типоразмерам. Наличие контактов диаметром 1,5 миллиметра и 2,5 миллиметра позволяет одновременно передавать сигнальные и силовые цепи в рамках одного соединения: более тонкие контакты рассчитаны на ток до 10 ампер, более толстые — до 25 ампер. Исполнение гайки патрубка Э предусматривает работу с экранированным кабелем, что важно для снижения электромагнитных помех и защиты передаваемого сигнала.

Конструктивное исполнение с прямым патрубком у розетки и без патрубка у вилки определяет способ монтажа и направление подвода кабеля. Материал изолятора с обозначением А обеспечивает электрическую изоляцию токоведущих частей и механическую фиксацию контактов внутри корпуса. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения при многократных сочленениях и расчленениях.

Область применения охватывает приборные и кабельные соединения, где требуется надёжная коммутация цепей постоянного тока с рабочим напряжением до 700 вольт. Благодаря сочетанию контактов двух диаметров и возможности использования экранированного кабеля, соединитель подходит для оборудования, чувствительного к помехам, и для линий, где одновременно присутствуют низкоточные и сильноточные цепи. Сопротивление изоляции не менее 1000 мегаом в нормальных климатических условиях подтверждает пригодность изделия для ответственных электрических соединений.

Краткое резюме

2РТ40П14ЭШ2-А — это четырнадцатиконтактный соединитель типа 2РТ с условным размером корпуса 40, исполнением П, гайкой патрубка Э для экранированного кабеля и сочетанием контактов 2, включающим 8 контактов диаметром 1,5 миллиметра и 6 контактов диаметром 2,5 миллиметра. Контакты имеют серебряное покрытие, рабочий ток составляет 10 ампер и 25 ампер соответственно, максимальное рабочее напряжение постоянного тока — не более 700 вольт, сопротивление изоляции — не менее 1000 мегаом в нормальных климатических условиях.
