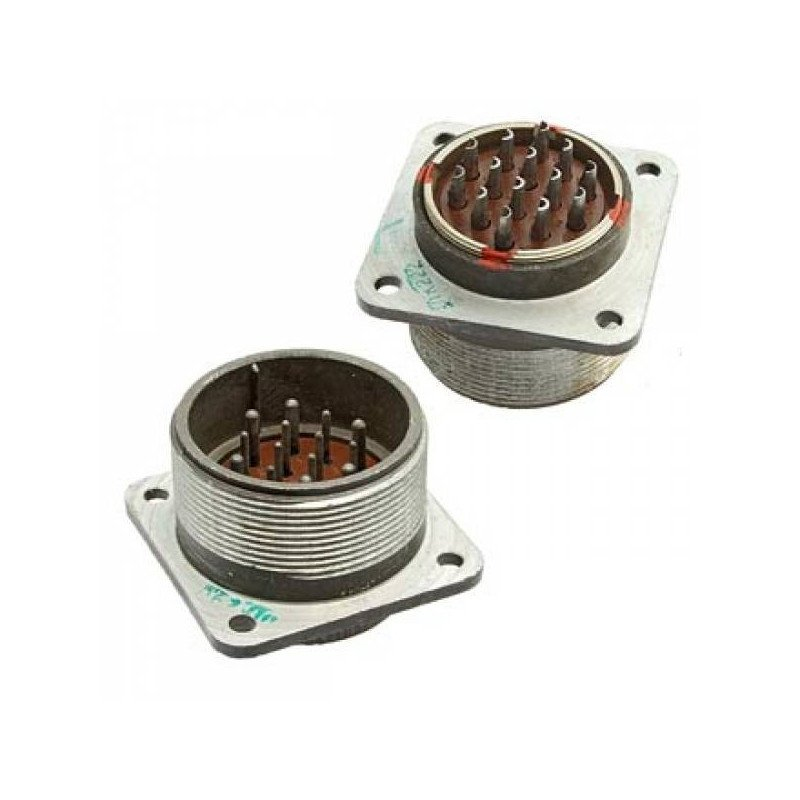

2РТ40П14ЭШ2: надёжный многоконтактный разъём для промышленной и специальной аппаратуры

2РТ40П14ЭШ2 — цилиндрический электрический соединитель серии 2РТ, рассчитанный на создание разъёмных соединений в цепях питания, управления и передачи сигналов. Исполнение с 14 контактами разного диаметра позволяет одновременно подключать силовые и слаботочные цепи в одном интерфейсе, что особенно актуально для радиоэлектронной, измерительной, промышленной и специальной техники.

Конструктивные особенности

Маркировка 2РТ40П14ЭШ2 отражает ключевые параметры изделия:

Контактная группа сочетания №2 включает 14 контактов : восемь контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм. Такая компоновка упрощает разводку цепей с разными нагрузками и помогает сократить число отдельных разъёмов в оборудовании.

Основные технические параметры

Разъём 2РТ40П14ЭШ2 применяется в электрических цепях постоянного и переменного тока. Для серии указывают возможность работы при напряжении до 850 В амплитудного значения; для конкретных исполнений с индексом «А» в справочных данных также приводится максимальное рабочее напряжение постоянного тока до 700 В. При проектировании необходимо ориентироваться на техническую документацию именно для используемой модификации и условий эксплуатации.

К основным параметрам контактной группы относятся:

• Контакты Ø1,5 мм: рабочий ток до 10 А; сопротивление контакта не более 2,5 мОм.

• Контакты Ø2,5 мм: рабочий ток до 25 А; сопротивление контакта не более 1 мОм.

• Покрытие контактов: серебряное.

• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм для исполнения 2РТ40П14ЭШ2-А.

• Допустимое количество циклов сочленения и расчленения: до 500.

• Минимальная наработка: 1000 часов.

• Заявленный срок сохраняемости: не менее 20 лет.

Где применяется 2РТ40П14ЭШ2

Многоконтактный разъём востребован там, где требуется надёжно и быстро подключать кабельные жгуты к аппаратуре, сохраняя устойчивость соединения при вибрационных и эксплуатационных нагрузках. Типичные направления применения:

• Блоки питания, шкафы автоматики и распределительные устройства.

• Контрольно-измерительное оборудование и испытательные стенды.

• Радиоэлектронная и радиотехническая аппаратура.

• Промышленные системы управления и телемеханики.

• Оборудование с экранированными кабельными линиями.

• Машиностроительные, транспортные и специальные технические комплексы.

Резьбовое сочленение обеспечивает механическую фиксацию половин разъёма, а исполнение «Э» ориентировано на корректную организацию экранированного кабельного ввода. Это помогает уменьшать влияние электромагнитных помех в системах, где важна стабильность управляющих или измерительных сигналов.

На что обратить внимание

При подборе ответной части необходимо сверять не только серию и размер корпуса, но и несколько критически важных признаков:

• Вид части соединителя: вилка или розетка.

• Исполнение для кабельного или приборного монтажа.

• Сочетание контактов — в данном случае №2, с 8 контактами Ø1,5 мм и 6 контактами Ø2,5 мм.

• Наличие и тип патрубка.

• Совместимость с экранированным кабелем.

• Климатическое исполнение и реальные условия работы оборудования.

• Напряжение, ток по каждому контакту и суммарную нагрузку.

• Требуемый способ монтажа — для ряда исполнений применяется пайка.

2РТ40П14ЭШ2 представляет собой практичное решение для создания компактного, разборного и многоконтактного соединения. Разделение контактов по диаметрам позволяет использовать разъём в смешанных цепях, а конструкция серии 2РТ делает его подходящим для аппаратуры, где важны ремонтопригодность, надёжная фиксация кабеля и упорядоченная коммутация.
